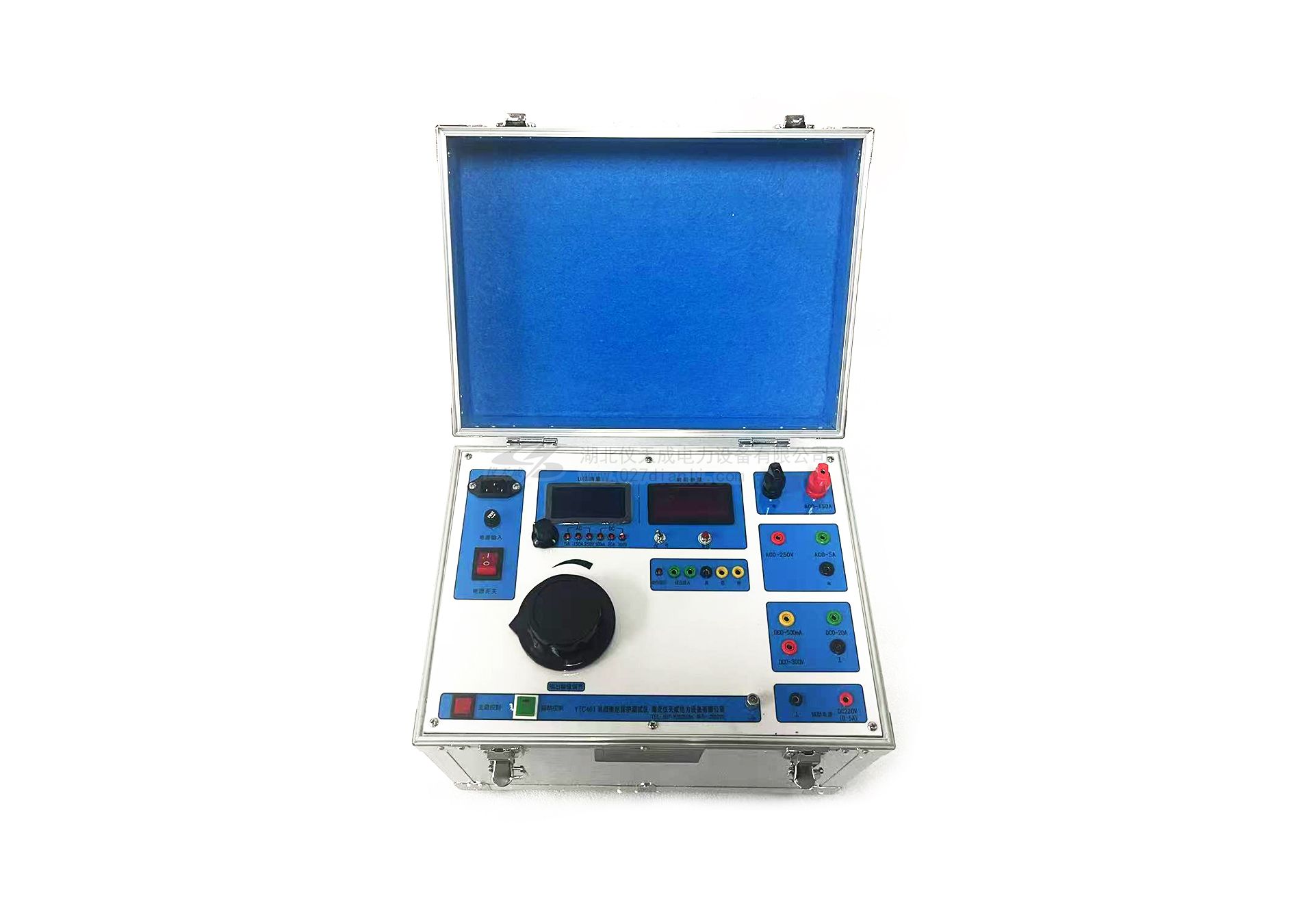

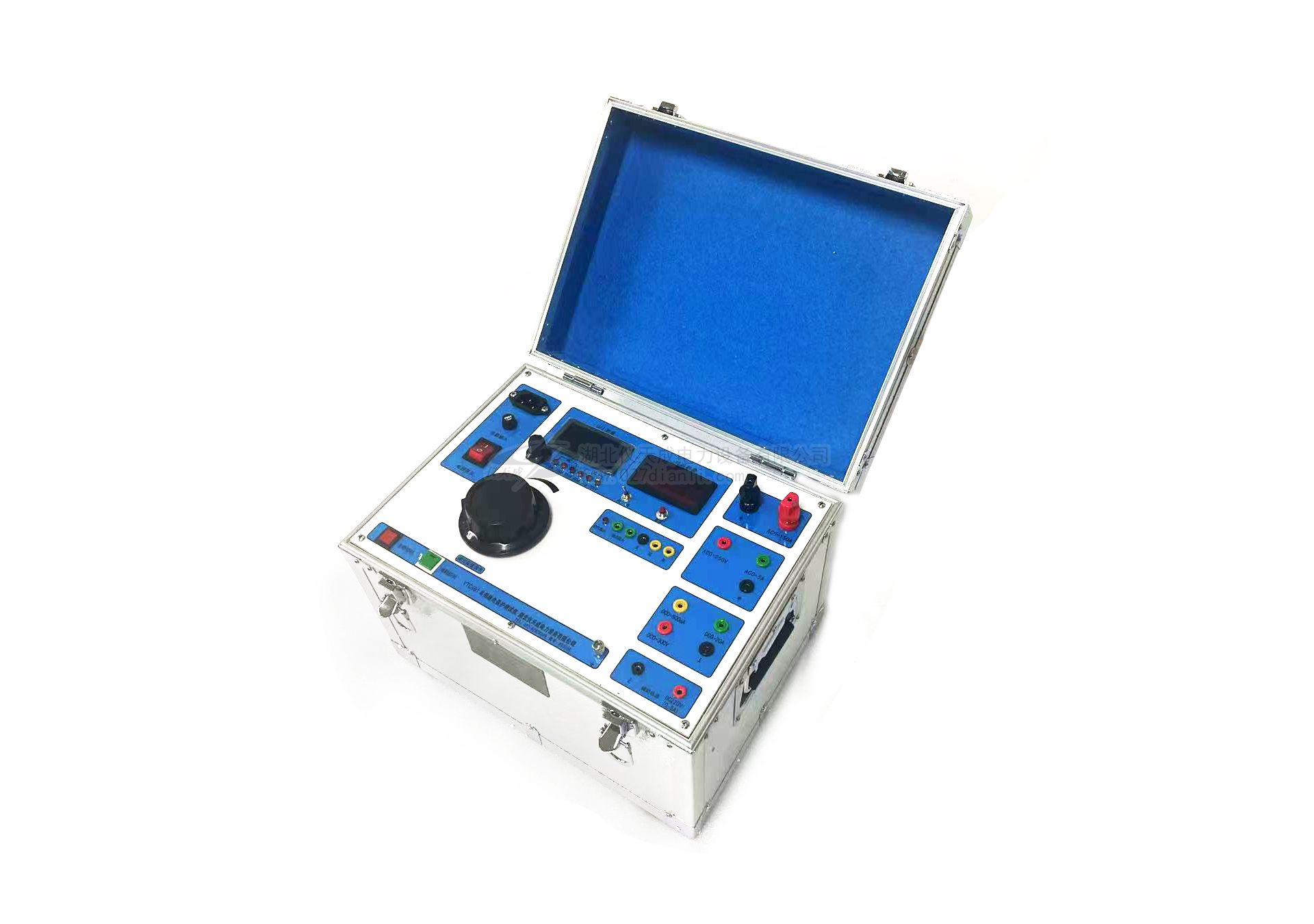

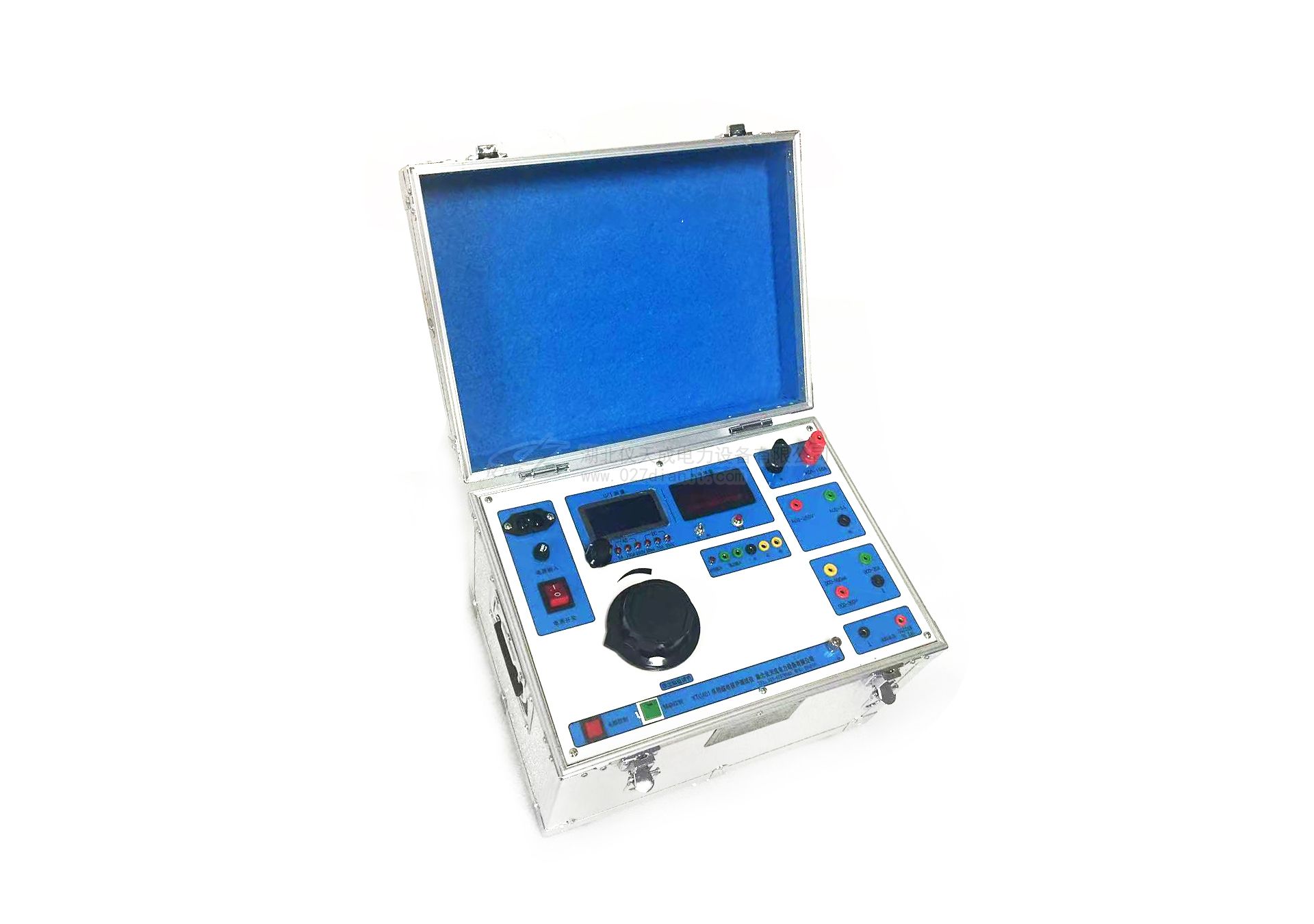

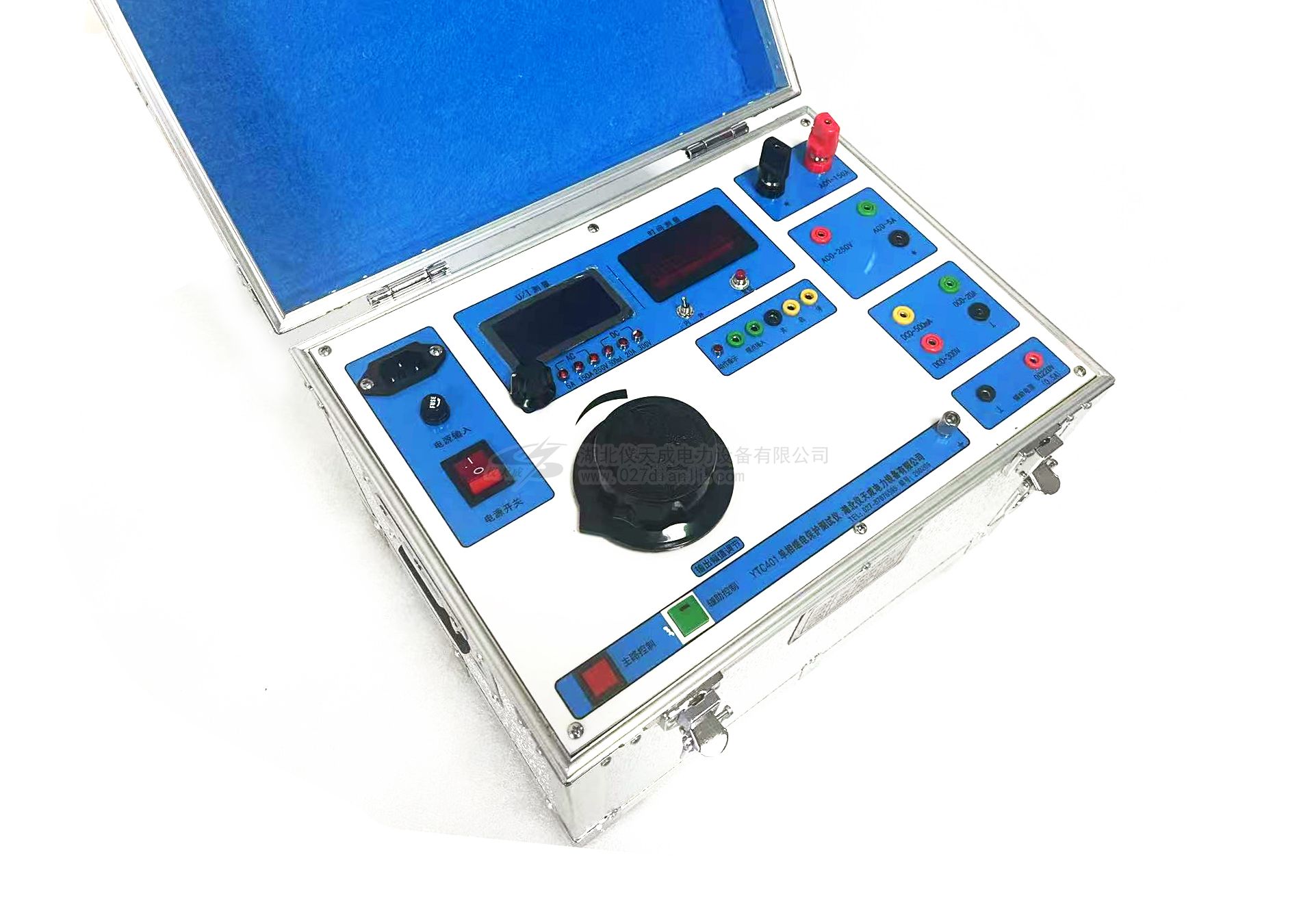

YTC401单相微机继电保护测试仪

      YTC401单相微机继电保护测试仪是我公司开发的一款新型继电保护试验设备。       该设备在主体不变的情况下,重量仅为18公斤,采用不锈钢或塑铝机箱,美观牢固,减震性能良好。
提示:凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。

您可能还需要

产品图文
产品概述

产品简介:

       YTC401单相微机继电保护测试仪采用单片微机技术,由自动同期数字毫秒表,逻辑控制单元,多功能数显单元,高精度数据采集及处理单元,电流、电压输出单元,过载及超量程保护单元等部分组成,自带打印及显示,测试过程全自动,大大提高测量精度及工作效率。

        该单相继电保护测试仪还具有性能可靠,操作简单,功能较齐全等优点,是校验继电保护装置较理想的仪器。


仪器功能:

1、本机可测试各种交直流、电流、电压、时间、中间、自保持,信号等多种单个继电器及整组继电保护屏,可测试各种继电器的吸合电压(电流)值,各种触头(常开、常闭;转换、延时)的吸合时间和断开时间,均自动测试三次并储存数据,可重复显示及打印测试结果。

2、本机可方便的测试重合闸继电器的各项参数。

3、由于本机输出电源种类多、容量大、控制方便,所以在外接少量元件的情况下,就可测试多种专用特殊继电器,如冲击继电器,差动继电器等。

4、本机附有测频、测相功能,可测量电流、电压的频率(显示一个周期的时间,即周期)及两个信号之间的相位差(时间)。

5、本机设有两个独立的通道,均与本机其它输出绝缘,可方便的测量带电接点,满足继电器的在线测试,接线简单、安全。

6、本机采用了准确的计时基准(10微妙)及长达100小时的计数器,所以可单独作为准确毫秒计取代传统的秒表。



仪器特点:

1、由于本机采用了微机控制,面板上仅有16个触摸开关,就可方便的完成各种测试功能,改变了老式继电保仪须关断电源,切换多个开关,才能转换电源种类的弊病,操作简单。本机还设有自检,报错功能,极大的方便了检查、维修。

2、本机设有自检,自我保护功能,开机后本机立即投入自检,在过载和过量程时,保护电路将快速切断输出并发出声、光提醒,极大地降低了因误操作带来的不必要的损失。

3、本机智能化程度高,仅按一个键。即可测出通用继电器的全部参数,并自动打印全部数据,把您从繁琐的测试操作中解脱出来。

4、本机显示屏有功能显示单元,从显示屏上能清楚的反映本机的工作状态。

5、本机打印的数据全部使用汉字,如“吸合电压”、“断开电压”、“常开吸合时间”等。

6、测量交流“带电接点”,本机由微机通过特殊电路判断是交流过零还是触头动作,使测试准确无误。


产品别称:数字继电保护测试仪、单相继电保护测试仪、单相继电保护校验仪、继保校验仪、单相继保校验仪、继保仪、继电保护装置、单相微机继电保护测试仪。


技术参数
项目技术参数
交流电压输出0-250V连续可调,最大输出容量500VA,过量程保护260V
交流电流输出0-50A0-100A连续可调
0-50A时开路电压10V
0-100A时开路电压5V,过量程保护120A
直流电压输出0-250V连续可调,最大电流2A,过量程保护260V,过载保护动作电流2.5A
直流电流输出0-200mA0-5A连续可调
0-200mA时开路电压48V,过量程保护230mA
0-5A时开路电压24V,过量程保护5.2A
固定直流电压输出单独输出110V或220V时,电流可达2.5A,但和交流电压、电流、直流电压同时输 出时,其总容量不能超过600VA。
整机测量精度≤ 2 %
体积480×330×300mm
重量20kg
