YTC850变频串联谐振电缆交流耐压试验装置

        我司研发的YTC850串联谐振试验装置适用于10kV、35kV等电缆的交流耐压试验。

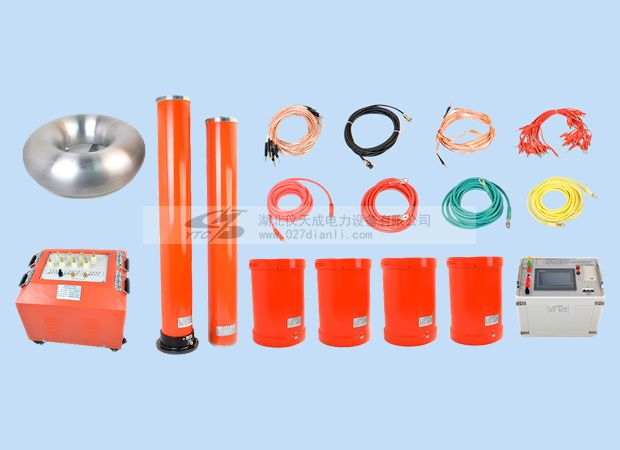

        电缆串联谐振交流耐压试验装置主要由变频电源(主机)、励磁变压器、谐振电抗器、电容分压器组成。
        - 频率调节范围:30~300Hz
        - 重量轻,适合现场试验
        - 串联谐振电抗器,励磁变压器采用干式环氧浇注,适合各类电缆要求
        - 可以根据客户实际需求进行定制
提示:凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。

您可能还需要

产品图文


产品概述

        YTC850串联谐振试验装置由变频电源、激励变压器(也可称为励磁变压器)、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式;分压器并联在被试品上,用于测量被试品上的谐振电压,并作过压保护信号;调频功率输出经激励变压器耦合给串联谐振回路,提供串联谐振的激励功率。

        YTC850串联谐振试验装置采用多级叠加的方式,多台电抗器可并联、串联使用,分压器既用来测量试验电压,也可以作为小电容量试品的补偿电容,使得谐振频率可以在30~300Hz范围内完成多种电力设备的交流耐压试验。变频串联谐振基本原理是采用可调节(30--300Hz)串联谐振试验设备与被试品电容谐振产生交流试验电压。

       适用于10kV、35kV等电缆的交流耐压试验,变频串联谐振耐压试验是利用电抗器的电感与被试品电容实现电容谐振,在被试品上获得高电压、大电流。电缆交流耐压试验装置主要由变频电源(主机)、励磁变压器、谐振电抗器、电容分压器组成。被广泛用于电力、冶金、石油、化工等行业,适用于大容量,高电压的电容性试品的交接和预防性试验。


产品别称:变频谐振、变频串联谐振、串联谐振、调频串联谐振、串联谐振耐压试验装置、串联谐振试验设备、电缆交流耐压试验装置、电缆耐压试验装置。


产品特征:

1、所需电源容量大大减小,试验所需的电源功率只有试验容量的1/Q。

2、体积小,重量轻,一般为普通试验装置的1/3-1/5;

3、串联谐振试验装置谐振电源调频及功率元件使用日本进口的优秀元器件,设计的是谐振式滤波电路,能改善输出电压的波形畸变,获得很好的正弦波形,有效的防止了谐波峰值对试品的误击穿。

4、变频电源保护功能强,稳定性好;具备具备全自动(自动调谐、自动升压)、全手动(手动调谐、手动升压)以及半自动(自动调谐、手动升压及手动调谐、自动升压)的多种工作模式,可任意切换使用,操作方便;采用220V或380V单相电源,方便现场取电。

5、配置灵活,扩展功能强。谐振电抗器采用多只方式,积木式组合,可串可并,满足多种试品的试验要求,更方便现场使用。

6、大屏幕触摸LED液晶彩屏和外接鼠标直接完成各种参数的设置,试验结果可保存、打印、上传、回查等。


技术参数

变频串联谐振试验装置基本参数:

项目技术参数
额定输出电压  0~130 kV (有效值)及以下
输出频率 20~300Hz
谐振电压波形正弦波,波形畸变率≤1%
满负载工作时间连续工作时间60min
系统品质因数最大负载下≥20
频率调节细度0.1Hz,不稳定度≤0.01%
工作电源 单相220V或三相380V±10%,工频50Hz±5%


系列产品配置及适用范围:

规格

型号

产品配置

试验对象

激励变压器

规格

(kVA/kV)



变频电源(kW)



电抗器

kVA/kV/H

电容分压器

kV/pF

电压等级(kV

截面积(mm2

长度(km

运行频率(Hz

试验电压(kV

激励变输出端选择

kV


YTC850-675kVA/270kV


30kVA/5/20kV/0.4kV


30kW/220/380V

单节

6节)112.5kVA/45kV


270kV/600pF

110kv

400mm2

1km

30-300Hz

128kV

5/20kV

110kV及以下电压等级开关柜,互感器,GIS等电气设备


30-300Hz


265kV


5/20kV


YTC850-324kVA/270kV


15kVA/4/16kV/0.4kV


15kW/220/380V

单节

(共10节)32.4kVA/27kV


270kV/500pF

110kV

400mm2

0.5km

30-300Hz

128kV

4/16kV

110kV及以下电压等级GISCT ,隔离开关,套管等变电站


30-300Hz


265kV


4/16kV






YTC850-270kVA/270kV







15kVA/4/8/16kV/0.4kV











15kW/220/380V











单节

(共6节)45kVA/45kV/110H











270kV/500pF

110kV

300mm2

0.2km

30-300Hz

128kV

4kV





35kV

630mm2

0.8km



30-300Hz



52kV



4kV

300mm2

1km

120mm2

1.5km

25mm2

2km

10kV电缆(其中三节电抗器低端接)

630mm2

2km




30-300Hz



22kV



4kV

300mm2

3km

120mm2

4.5km

25mm2

7km

110kV及以下电压等级电气设备

30-300Hz

265kV

16kV

110kV主变,电容量≤0.02uF

45-65Hz

160kV

8kV





YTC850-135kVA/108kV





7.5kVA/1.5/3/6kV/0.4kV





7.5kW/220/380V





单节(共四节)33.75kVA/27kV/100H





100kV/1000pF


35kV

630mm2

0.6km



30-300Hz



52kV



3kV

300mm2

1km

120mm2

1.2km

25mm2

2km





10kV

630mm2

1.8km



30-300Hz



22kV



1.5KV

300mm2

2.5km

120mm2

3.5km

25mm2

5.5km

35KV及以下电压等级电气设备

30-300Hz

92kV

6KV





YTC850-270kVA/108kV





15kVA/1.5/3/6KV/0.4kV





15kW/220/380V





单节(共四节)67.5kVA/27kV/50H




110kV/1500pF



35kV

630mm2

1.5km



30-300Hz



95kV



6KV

300mm2

2km

120mm2

2.5km

25mm2

4km


10kV

630mm2

3.5km



30-300Hz



128kV



4KV

300mm2

5km

120mm2

7km

25mm2

10km

35kV及以下电压等级电气设备

30-300Hz

52kV

4KV







YTC850-220kVA/22kV




12kVA/1.2kV/0.4kV




12kW/220/380V




单节(共四节)55kVA/22kV




30kV/3500pF




10kV




300mm2




5km




30-300Hz




22kV




1.2kV


注:可以根据实际需求进行定制
