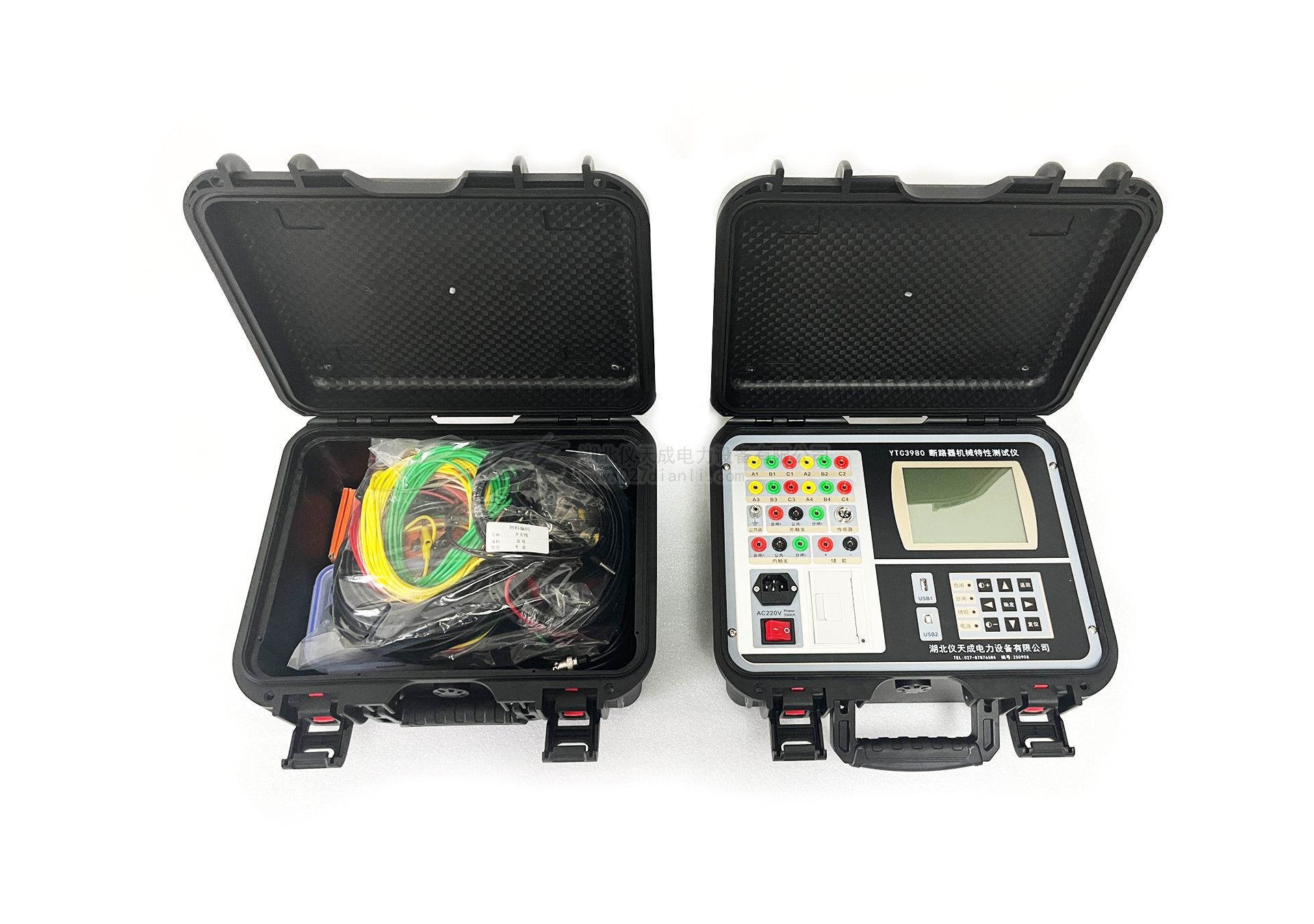

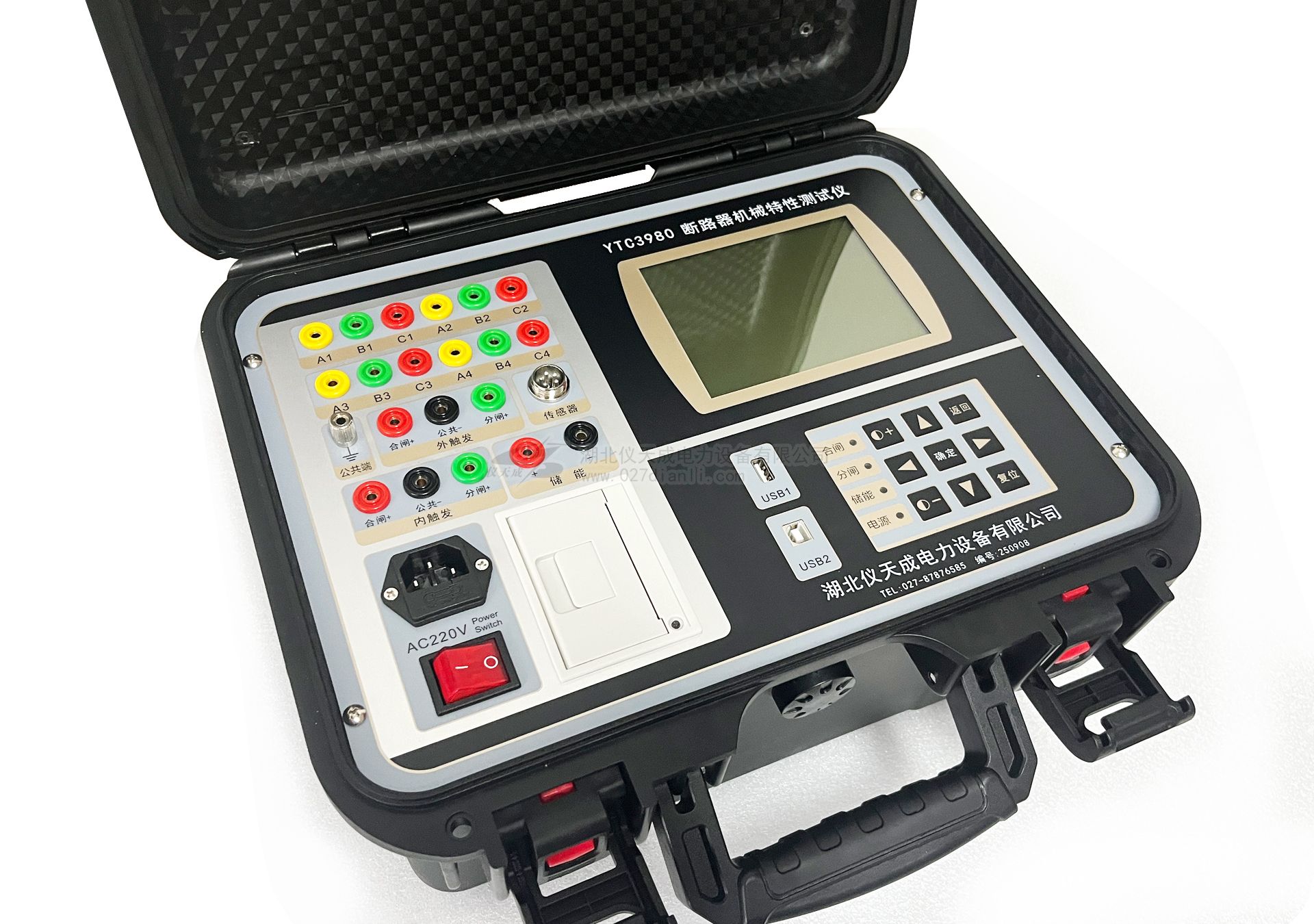

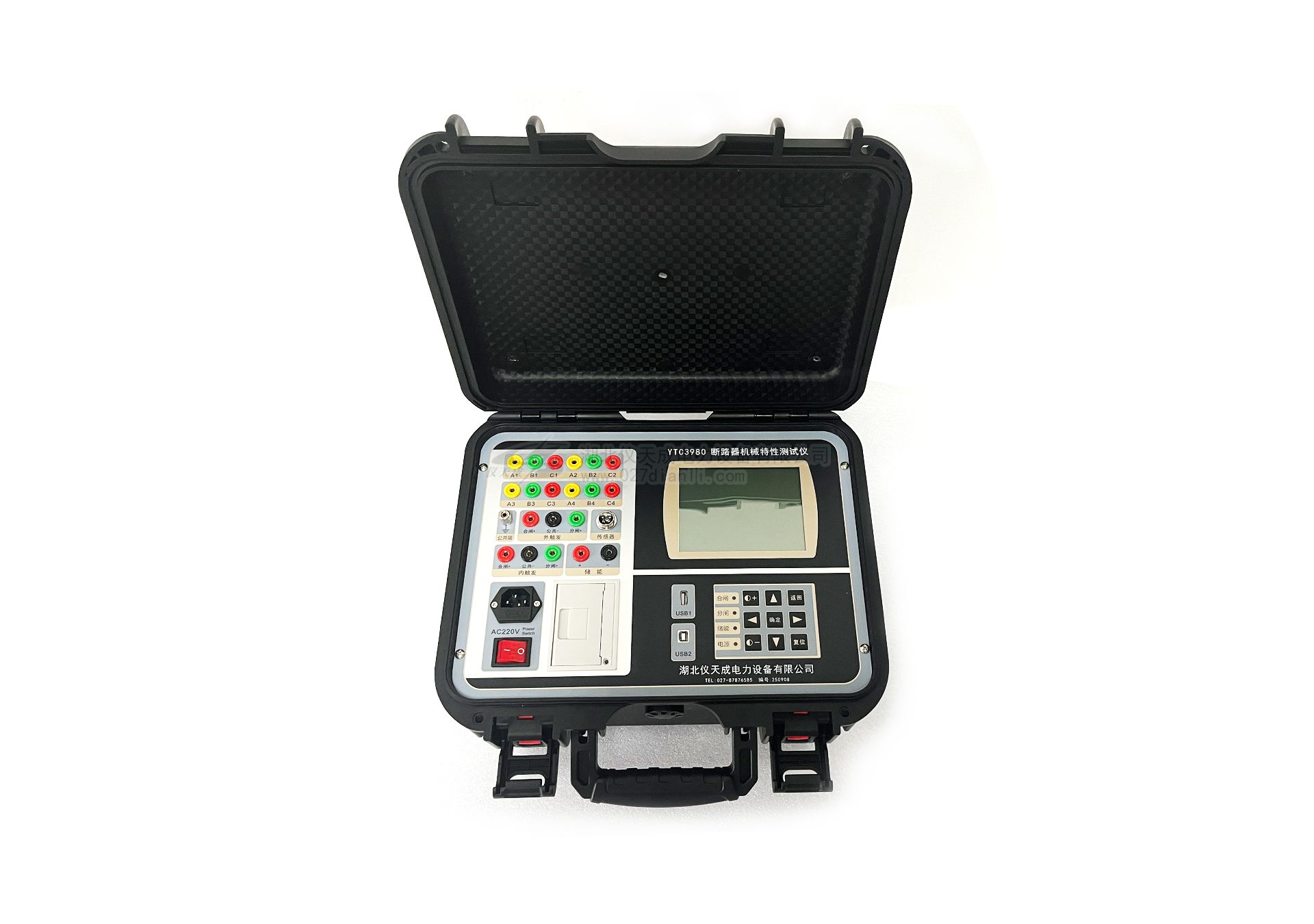

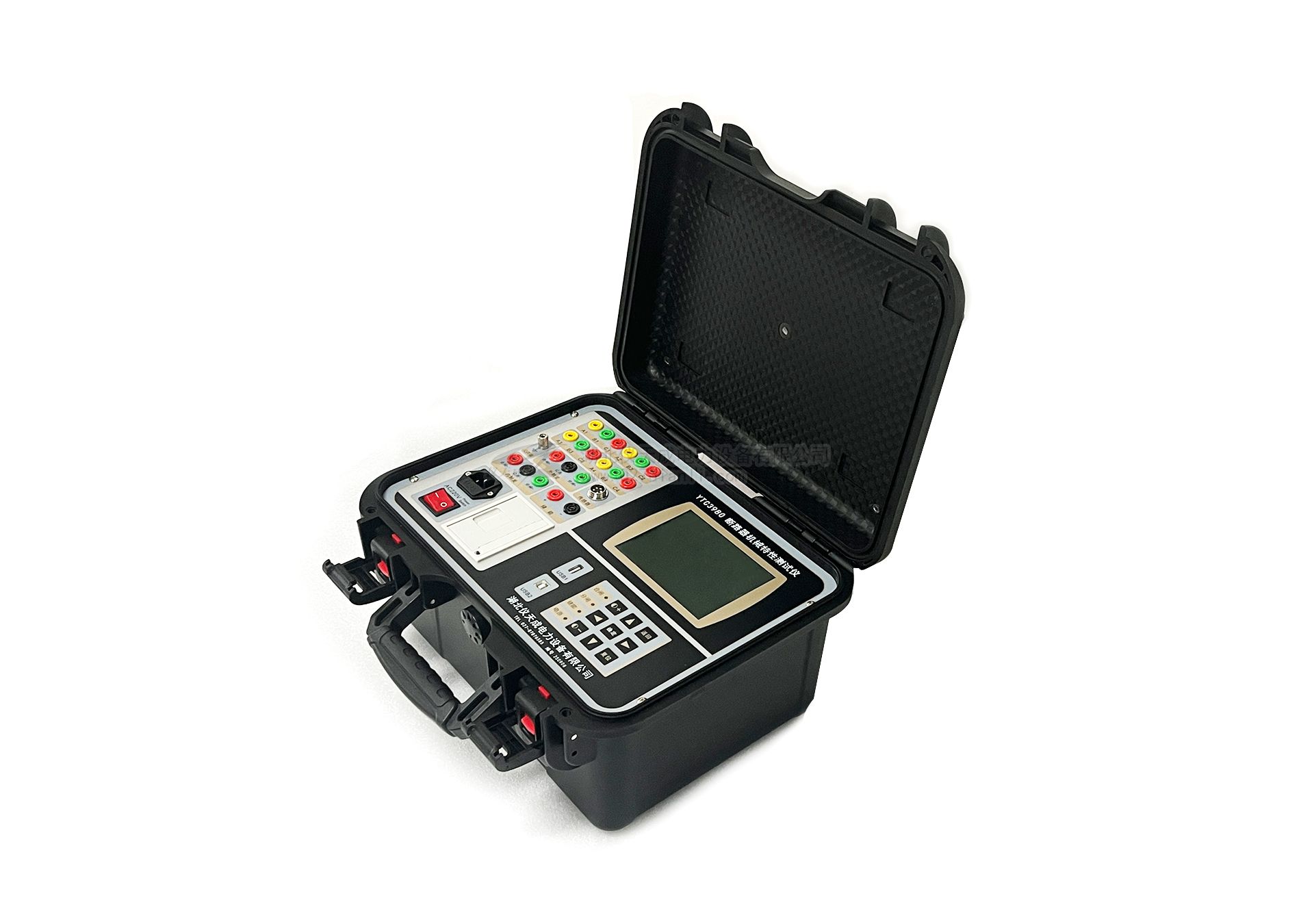

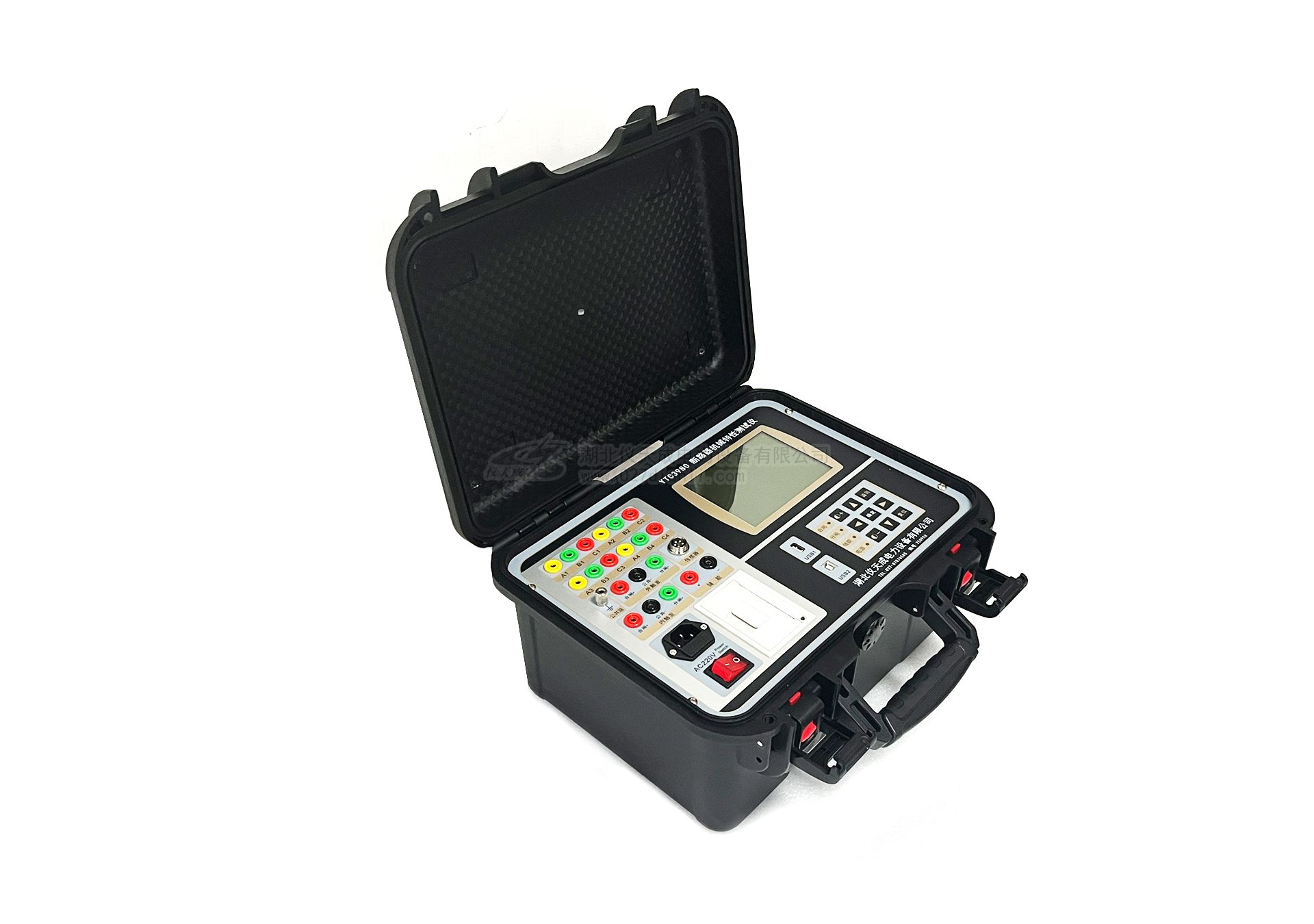

YTC3980断路器动特性测试仪

      YTC3980断路器动特性测试仪采用液晶大屏幕显示,测试结果可直接打印。
      该断路器动特性分析仪具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点。
提示:凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。

您可能还需要

产品图文


产品概述

产品简介:

      YTC3980断路器动特性测试仪采用液晶大屏幕显示,测试结果可直接打印,该断路器动特性分析仪具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点。


产品特征:

一、YTC3980断路器动特性测试仪性能

1、时 间:12个断口的固有分、合闸时间,同相同期、相间同期。

2、重 合 闸:每断口的合-分,分-合,分-合-分过程时间:一分时间、一合时间、二合时间、金短时间、无电流时间值。

3、弹 跳:每断口的合闸弹跳时间,弹跳次数,弹跳过程,弹跳波形;每断口的分闸反弹幅值。

4、速 度:刚分、刚合速度,测试速度,时间-行程特性曲线。

5、行 程:总行程,开距,超行程,过冲行程,反弹幅值。

6、电 流:分、合闸线圈的分、合闸电流值、电流波形图。


二、YTC3980断路器动特性测试仪特点

1、适用于各类型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。

2、较强的抗干扰能力,在500KV变电站旁路母线带电的情况下,也能轻松试验,准确测量。

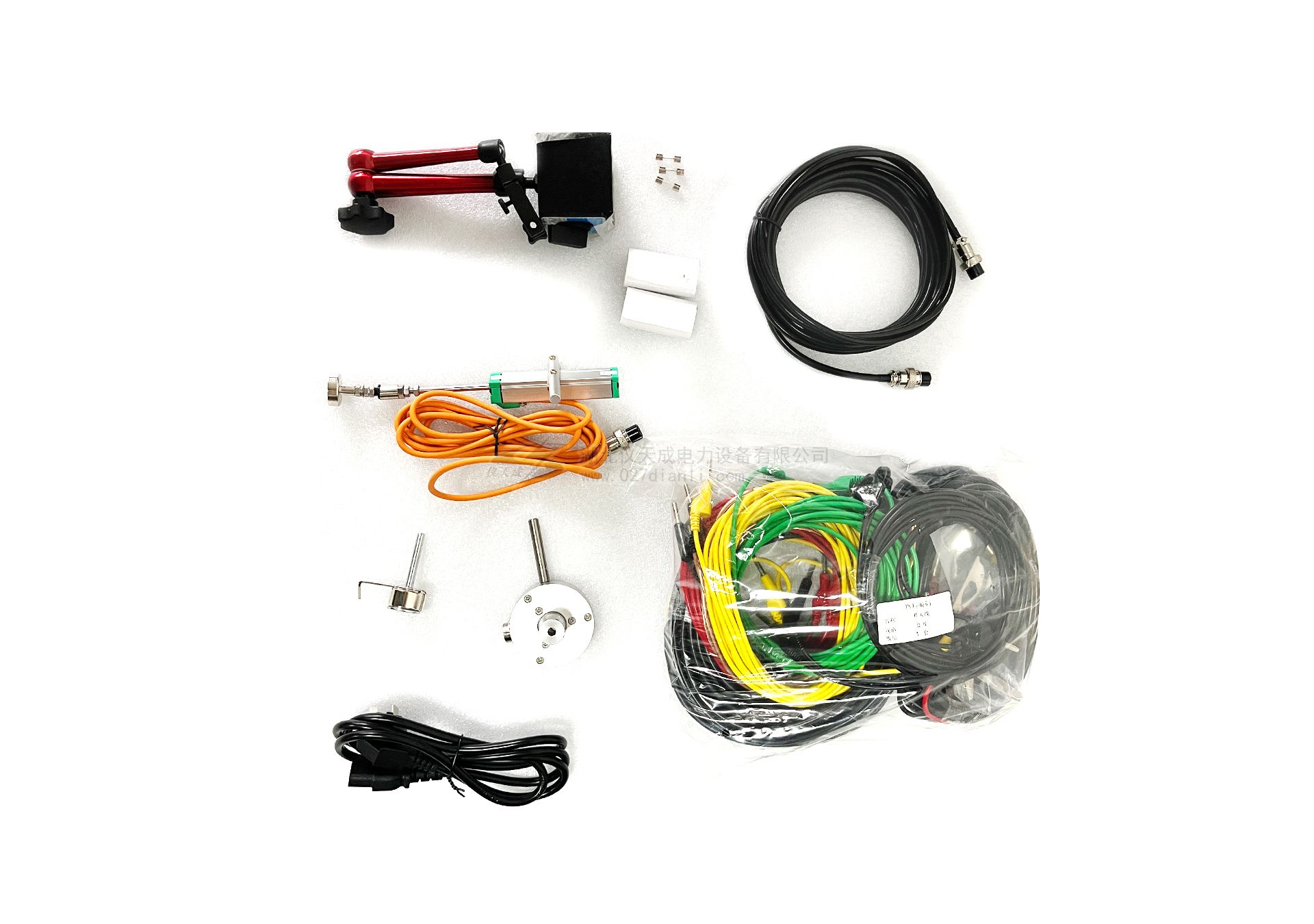

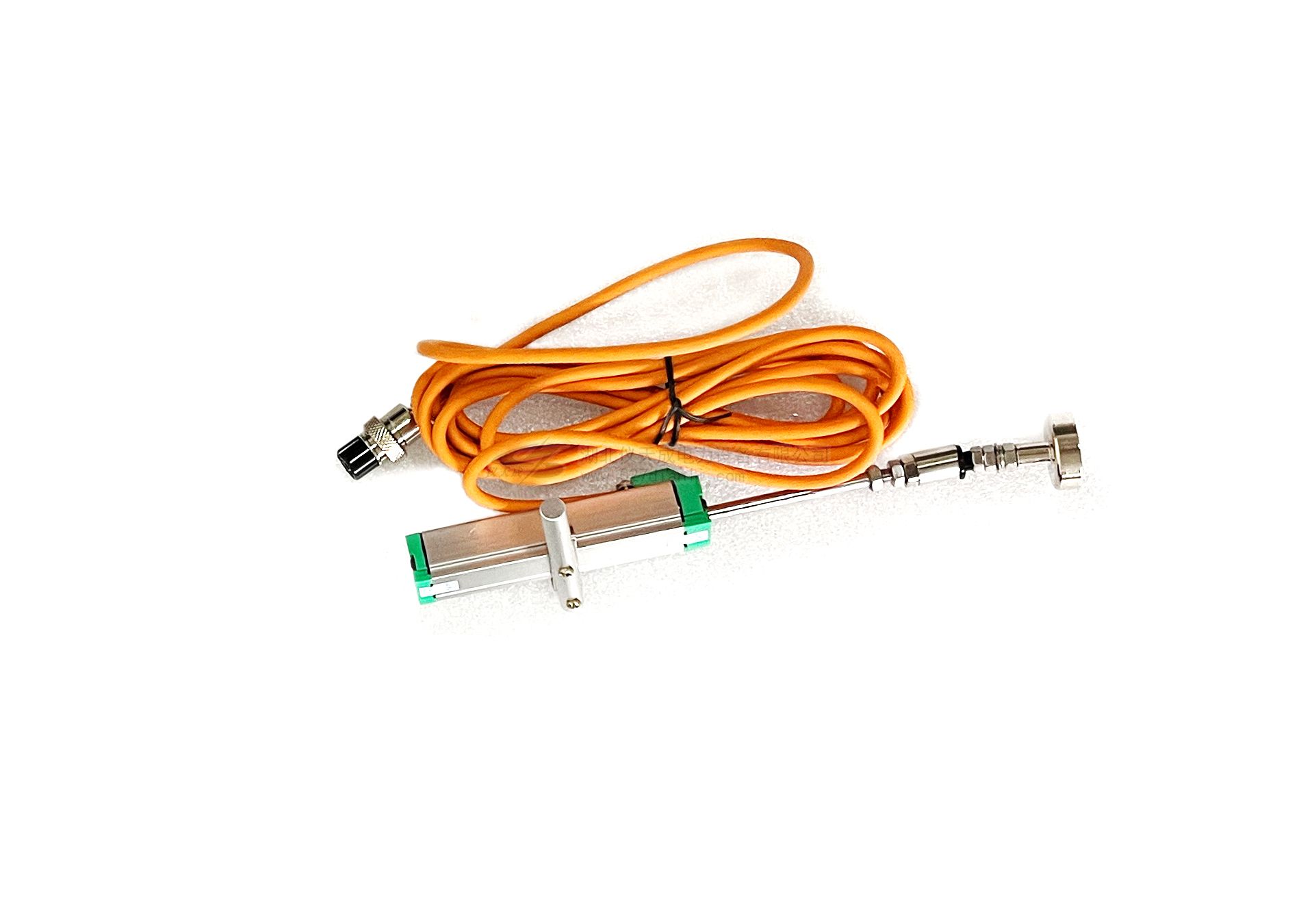

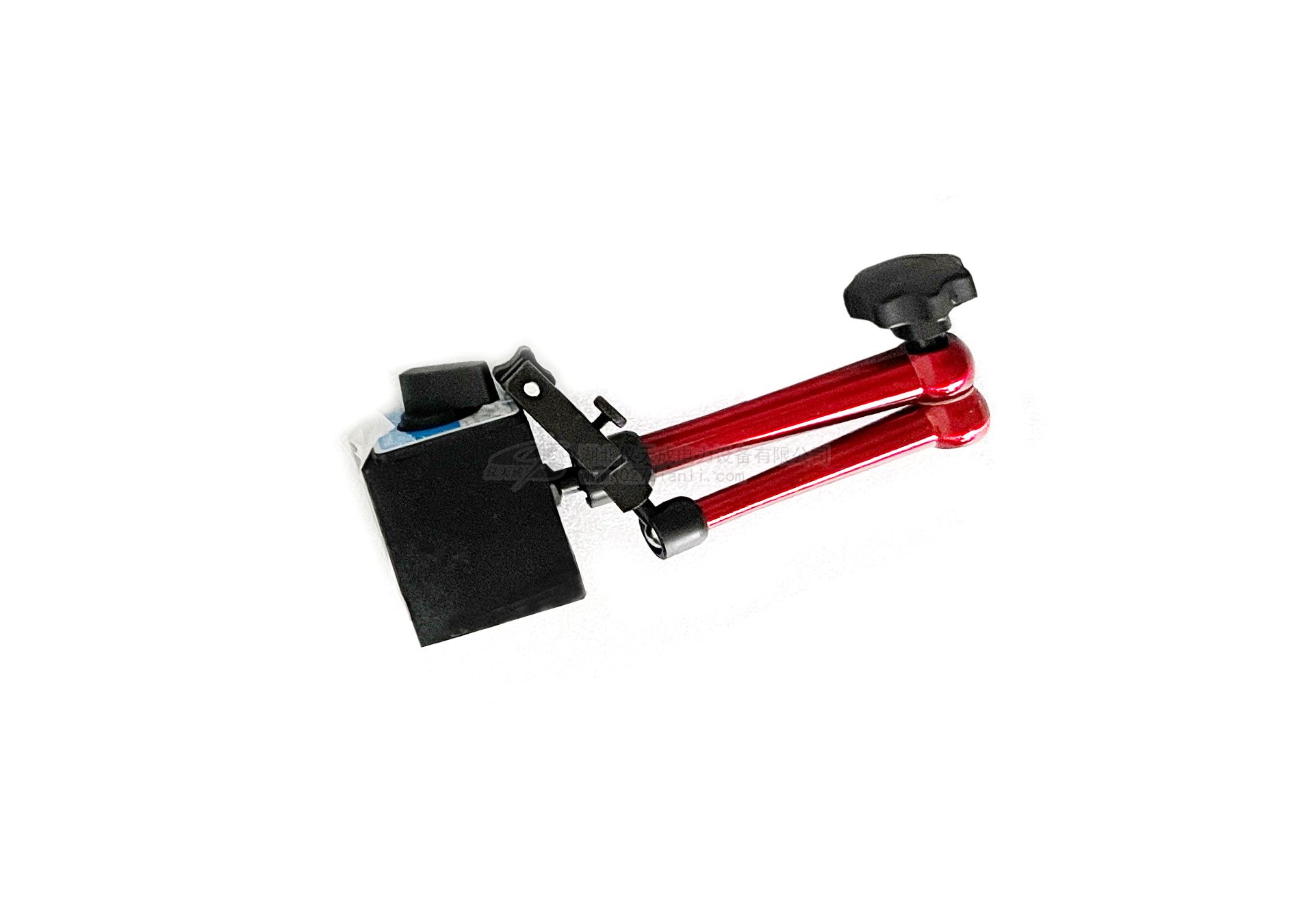

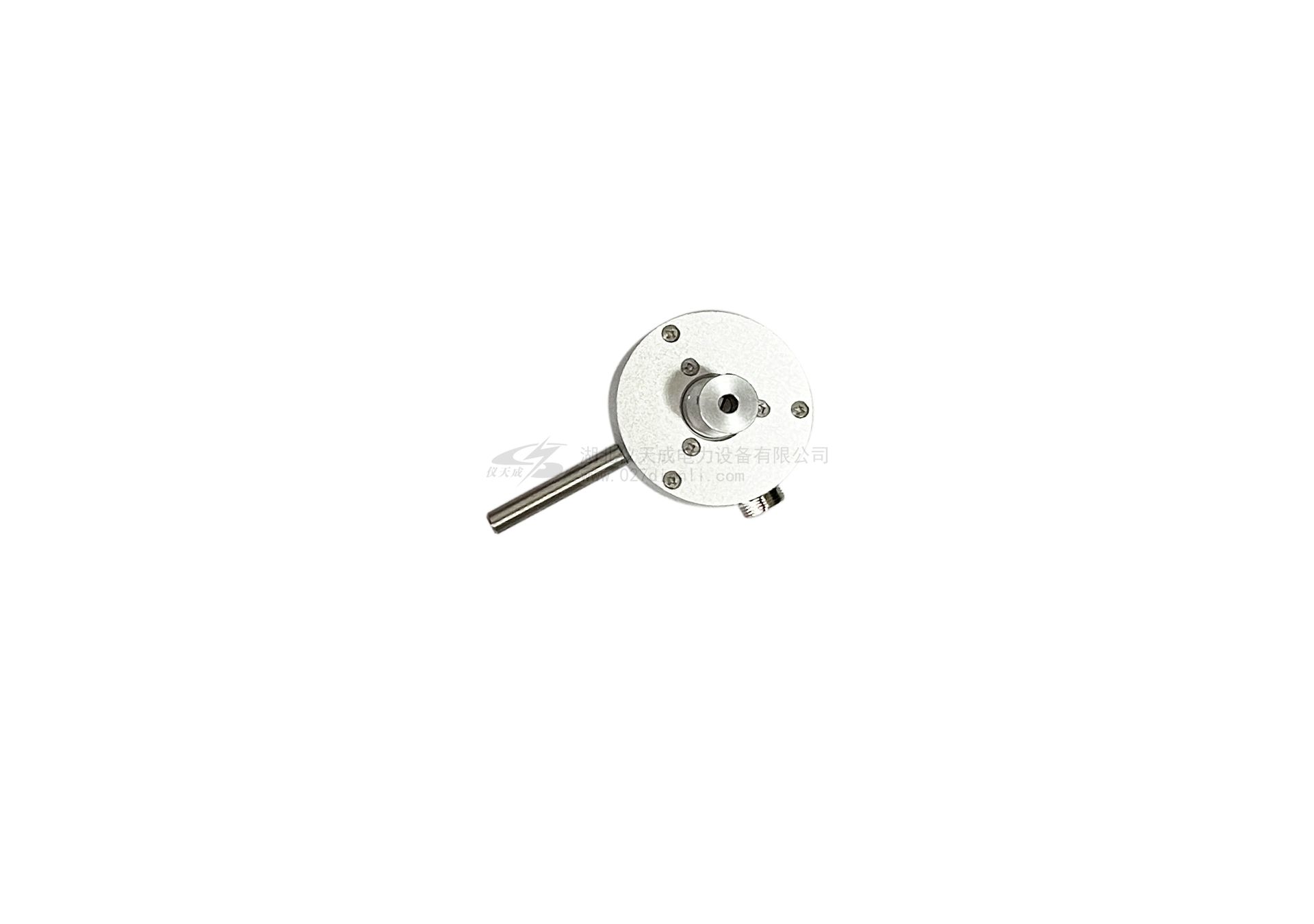

3、直线直线传感器,旋转传感器,安装极为方便、简捷。

4、开关动作一次,取得开关机械特性试验所有数据及相应的波形图谱。

5、主机可存储现场试验数据,机内实时时钟,便于存档保存试验日期、时间。

6、主机大屏幕、宽温度、背景光液晶、全中文显示所有数据及图谱,液晶对比度电子调节、断电记忆。

7、中文菜单操作,使用方便。仪器内置打印机,随时快速打印所有数据及图谱。仪器配有USB接口及数据分析管理软件,可与PC机联机操作,试验结果直接存入U盘,也可输出到各类针式、激光或喷墨打印机打印试验报告,使现场试验计算机化。


产品别称:断路器测试仪、高压开关机械特性测试仪、开关机械特性测试仪、高压开关综合测试仪、断路器动特性分析仪、断路器机械特性测试仪、高压开关动特性测试仪。


技术参数
项目技术参数
使用环境输入电源220V±10%  50Hz ±10%
大气压力86~106kpa
温度-10~40℃
湿度≦80%RH
安全性能绝缘电阻>2MΩ
介电强度电源对机壳工频1.5KV耐压1分钟,无闪络与飞弧
时间量程25000.0ms
分辨率0.1ms
误差250ms档位        分辩率0.01ms
2500ms档位       0.1ms±2个字
25000 ms档位     1ms±2个字

速    度
量程250 ms  分辨率0.1ms   (若此型号有此功能)
误差0-2m/s以内       ±0.1m/s±1个字
2m/s以上        ±0.2m/s±1个字
行程真空断路器量程:50.0mm
分辩率:0.1mm
误差:1%±1个字
SF6断路器量程:300.0mm
分辩率:1mm
误差:1%±1个字
少油断路器量程:600.0mm
分辩率:1mm
误差:1%±1个字
电流量程20.00A
分辩率0.01A
输出电源DC30~250V数字可调/20A(瞬时工作)
外形尺寸360mm(L)×280mm(W)×300mm(H)
重量9kg
