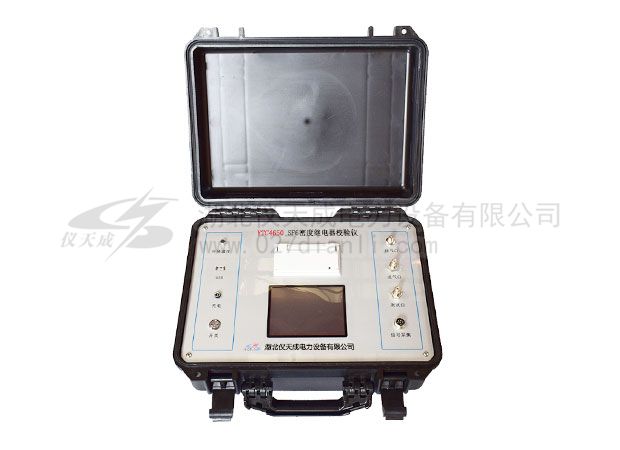

YTC4650SF6密度继电器校验仪

YTC4650 SF6密度继电器校验仪采用微机技术,能对各种SF6密度继电器进行校验,以及对SF6气体任意环境温度下的压力进行标准换算的一种便携式校验仪器。
  本仪器除可对SF6密度继电器校验外,还具有对压力表、密度表进行校验和仪器自校的功能,免除了仪器送检和返厂校验的难题。
- 自动化程度高、重复性好、可靠性高
- 可以测试相对和绝对压力两种继电器
- 配有多种开关过渡接头,操作使用方便
提示:凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。

您可能还需要

产品图文


产品概述

产品简介:

      YTC4650型智能型SF6密度继电器校验仪,是一种智能化全自动SF6密度继电器校验仪器。YTC4650 SF6密度继电器校验仪采用微机技术,能对各种SF6密度继电器进行校验,以及对SF6气体任意环境温度下的压力进行标准换算的一种便携式校验仪器,也为SF6电气产品的生产、安全运行、预试和维护提供方便。

  在封闭容器中,一定温度下的SF6气体压力可代表SF6气体的密度。为了能够统一,习惯上常把20℃时SF6 气体压力作为标度值。在现场校验时,在不同的环境温度下,测量的压力值都要换算成其对应20℃时的压力值,从而判断SF6密度继电器的性能。 YTC4650型智能型SF6密度继电器校验仪对这个过程是自动完成的,既准确,又灵活方便。本仪器除可对SF6密度继电器校验外,还具有对压力表、密度表进行校验和仪器自校的功能,这样不仅可以一机多用,还免除了仪器送检和返厂校验的难题。


产品特征:

1. 本校验仪采用高速单片机为核心的测控系统,自动化程度高、重复性好、可靠性高。

2. 仪器可以测试相对和绝对压力两种继电器。

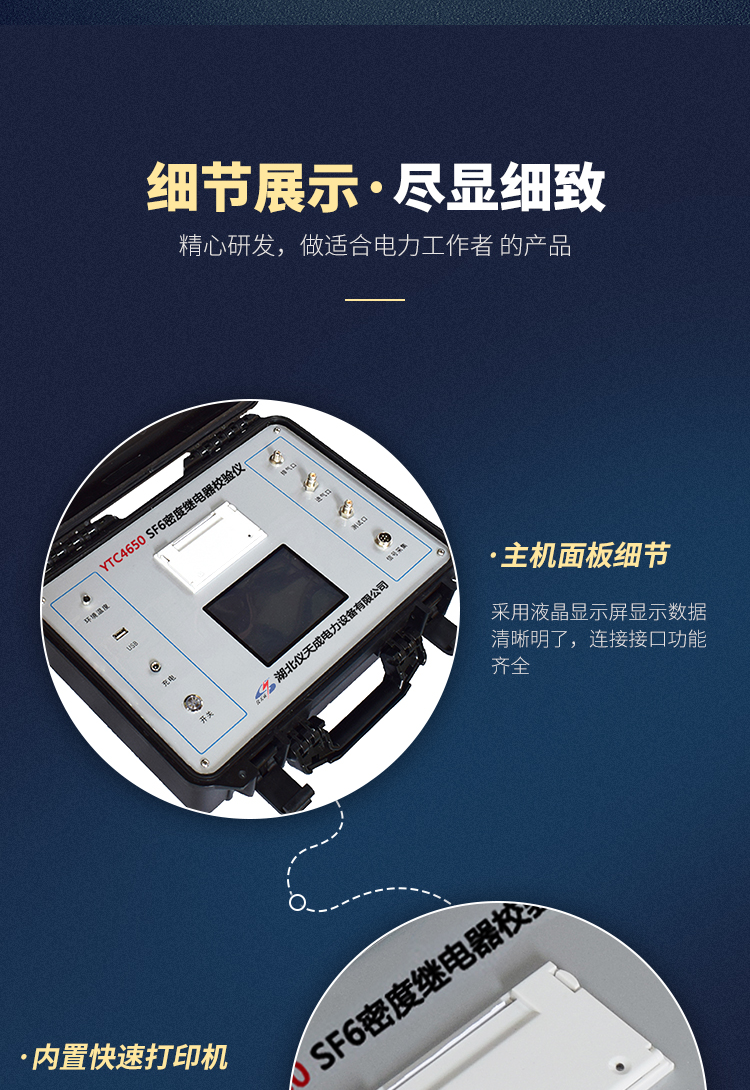

3. 仪器采用进口彩色大屏幕液晶,人性化界面操作方便简单(5.7寸真彩屏)。

4. 仪器自动采集信号对SF6密度继电器进行触点电阻测量。

5. 仪器有数据存储功能(可存储40组数据)并具有掉电数据保护功能,方便以后对测量数据的查询。

6. 仪器可通过USB接口将测试数据上传PC机,自动生成专用测试数据表格。

7. 仪器可对常温压力表和密度表进行校验,并报表式打印测试结果。

8. 仪器管路全部采用快速接头,连接方便。

9. 仪器内部具有时钟功能,也可在线对时钟进行修正。

10. 仪器具有校验功能,以确保仪器的校验精度。

11. 仪器采用高精度压力传感器和世界先进的压力控制元件。

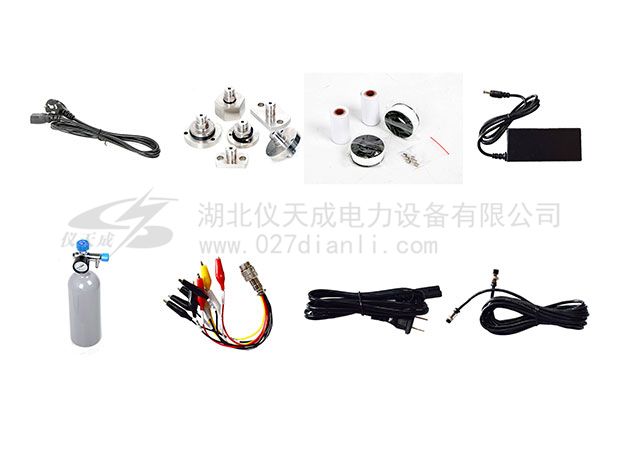

12. 仪器配有多种开关过滤接头,操作使用方便。

13. 仪器具有继电器触点不带电测试功能,触点不带电时由内部提供DC24V电源,选择DC24V时可保证触电在有油膜的情况下信号可靠采集。


产品别称:密度继电器校验仪、SF6密度继电器校验仪、继电器测试仪。



技术参数
项目技术参数
测量方式自动测量
工作电源AC220V±10% 50Hz/内置电池
测量精度0.2级
显示方式5.7寸真彩液晶显示
测量范围0~1.0Mpa
压力显示分辨率0.0001Mpa
测量压力类型绝对压力和相对压力
触点电阻测量精度±0.5%
触点电阻测量范围0-10Ω
触点电阻分辨率0.01Ω
测量触点电压DC24V
温度采集方式自动和手动
仪器使用温度-30~60℃(最佳使用温度 5~50℃)
存储容量1000组
通讯接口USB
输入方式触摸
打印方式热敏打印
温度范围-50℃~125℃  分辨率0.1℃
仪器重量6.0Kg
尺寸重量主机箱440×300×280mm
附件箱380×250×150mm
