YTC3000接地电阻测试仪

     本公司研发的YTC3000接地电阻测试仪采用全新数字及微处理技术,4线法、3线法和简易2线法测量接地电阻,导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术。      具有独特的抗干扰能力和环境适应能力,重复测试一致性好,确保长年测量的高精度、高稳定性和高可靠性。      广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、土壤电阻率、接地电压、交流电压测量。
提示:凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。

您可能还需要

产品图文


产品概述

产品简介:

       YTC3000接地电阻测试仪专为现场测量接地电阻、土壤电阻率、接地电压、交流电压而精心设计制造的,采用全新数字及微处理技术,4线法、3线法和简易2线法测量接地电阻,导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术,具有独特的抗干扰能力和环境适应能力,重复测试一致性好,确保长年测量的高精度、高稳定性和高可靠性。其广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、土壤电阻率、接地电压、交流电压测量。

       YTC3000接地电阻测试仪由主机、监控软件、测试线、辅助接地棒、通讯线等组成。主机超大LCD显示,蓝屏背光,棒图指示,一目了然。同时能存储300组数据,通过监控软件实现历史查询与在线实时监测功能,动态显示,告警指示,具有历史数据读取、查阅、保存、报表、打印等功能。


产品别称:接地电阻仪、接地电阻测试仪、四线接地电阻测试仪、二三四线接地电阻测试仪、土壤电阻率测试仪等、智能接地电阻测试仪。


技术参数

1.基准条件和工作条件

影响量基准条件工作条件备注
环境温度23℃±1℃-10℃~40℃----
环境湿渡40%~60%<80%----
仪表工作电压9V±0.1V9V±1.5V----
辅助接地电阻值<100Ω<30kΩrC、rP
干扰电压<20V----
干扰电流<2A----
测R时电极间距a>5da>5d----
测ρ时电极间距a>20ha>20h----

2.一般规格

功    能二三四线测量接地电阻、土壤电阻率;接地电压、交流电压测量
电    源DC 9V (碱性干电池 R14S 1.5V 6节 ,连续待机300小时)
量    程接地电阻:0.00Ω~30.00kΩ
土壤电阻率:0.00Ωm~9000kΩm
测量方式精密4线、3线法测量、简易2线测量接地电阻
测量方法接地电阻:额定电流变极法,测量电流20mA Max
土壤电阻率:四极法(温纳法)
对地电压:平均值整流(P(S)-ES接口间)
测试频率128Hz/111Hz/105Hz/94Hz(AFC)
短路测试电流AC 20mA max
开路测试电压AC 40V max
测试电压波形正弦波
电极间距范围可设定1m~100m
换    档接地电阻:0.00Ω~30.00kΩ全自动换档
土壤电阻率:0.00Ωm~9000kΩm全自动换档
背    光可控白屏背光,适合昏暗场所使用
显示模式4位超大LCD显示,蓝屏背光
测量指示测量中LED闪烁,LCD倒计数,进度棒图指示
LCD尺寸128mm×75mm
LCD显示域124mm×67mm
仪表尺寸高宽厚:212mm×175mm×76mm
标准测试线4条:红色20m,黑色20m,黄色10m,绿色10m各1条

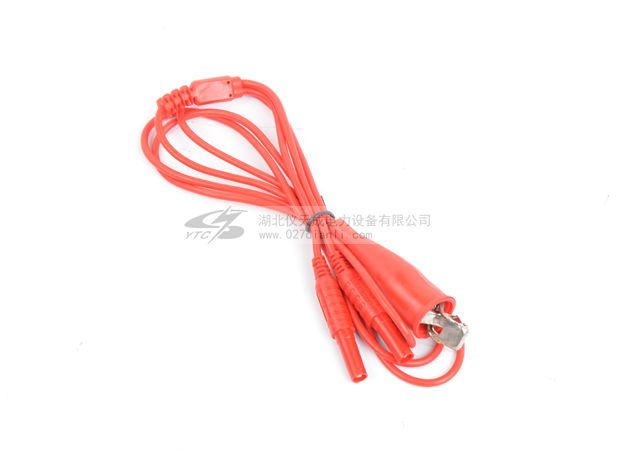

简易测试线2条:红色1.6m,黑色1.6m各1条
辅助接地棒4根:φ10mm×150mm
测量时间对地电压:约3次/秒
接地电阻、土壤电阻率:约5秒/次
测量次数5000次以上(短路测试,测1次,停30秒再测)
线路电压AC 600V以下测量
RS232接口具有USB接口,软件监控,存储数据可以上传电脑,保存打印
通 讯 线USB通讯线1条,长1.5m
数据存储300组,“MEM”存储指示,显示“FULL”符号表示存储已满
数据保持保持数据时“HOLD”符号指示
数据查阅查阅数据时“READ”符号指示
溢出显示超量程溢出时“OL”符号指示
干扰测试自动识别干扰信号,干扰电压高于5V时“NOISE”符号指示
辅助接地测试具有辅助接地电阻值测试功能,0.00KΩ~30kΩ(100R+rC<50kΩ,100R+rP<50kΩ)
报警功能测量值超过报警设定值时,“嘟--嘟--嘟--”报警提示
电池电压当电池电压降到约7.5V时,电池电压低符号显示,提醒更换电池
功    耗待机: 约20mA(背光关闭)
开机开背光:约45mA(背光关闭25mA)
测量:约100mA(背光关闭)
质    量总质量:4.5kg(含包装)
仪表:1443g(含电池)
测试线:1560g
辅助接地棒:935g(4根)
工作温湿度-10℃~40℃;80%rh以下
存放温湿度-20℃~60℃;70%rh以下
过载保护测量接地电阻:C(H)-E、P(S)-ES各端口间AC 280V/3秒
绝缘电阻20MΩ以上(电路与外壳之间500V)
耐    压AC 3700V/rms(电路与外壳之间)
电磁特性IEC61326(EMC)
适合安规IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2);
IEC61010-031;
IEC61557-1(接地电阻);
IEC61557-5(土壤电阻率);
JJG 366-2004。

3.基准条件下基本误差及性能指标

测量功能测量范围精度分辨力
接地电阻
(R)
0.00Ω~30.00Ω±2%rdg±3dgt0.01Ω
30.0Ω~300.0Ω±2%rdg±3dgt0.1Ω
300Ω~3000Ω±2%rdg±3dgt
3.00kΩ~30.00kΩ±4%rdg±3dgt10Ω
土壤电
(ρ)


0.00Ωm~99.99Ωm根据R的测量精度而定
(ρ=2πaR
a:1 m~100m;
π=3.14)
0.01Ωm
100.0Ωm~999.9Ωm0.1Ωm
1000Ωm~9999Ωm1Ωm
10.00kΩm~99.99kΩm10Ωm
100.0kΩm~999.9kΩm100Ωm
1000kΩm~9000kΩm1kΩm
接地电压AC 0.0~600V±2%rdg±3dgt0.1V

注:1. rC max或rP max时的附加误差≤±3%rdg±5dgt。
(rC max:4kΩ+100R<50kΩ;rP max:4kΩ+100R<50kΩ)
2. 5V干扰电压时的附加误差≤±5%rdg±5dgt。
