三相钳形相位伏安表六钳差动测量接线说明

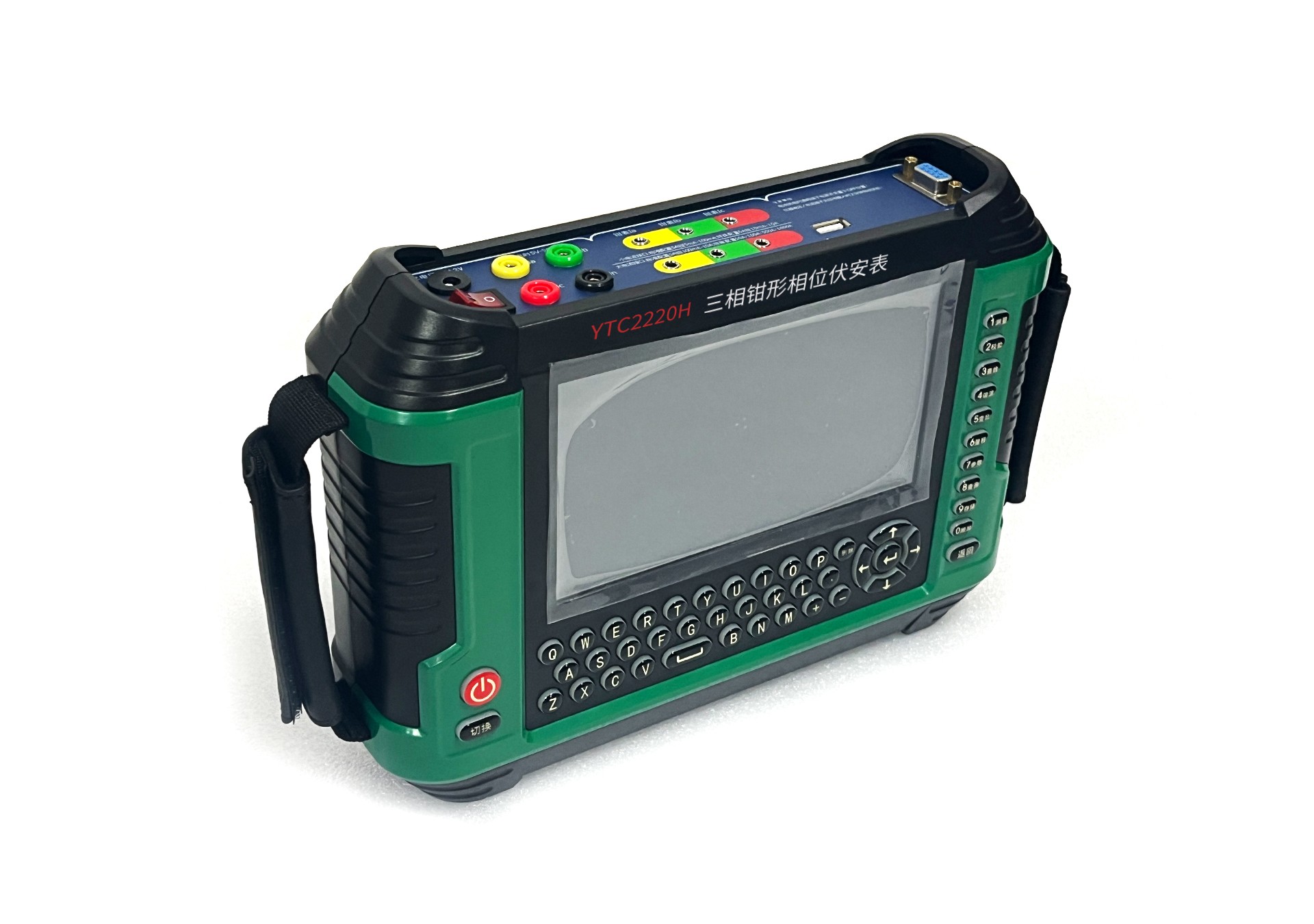

       在电力系统的日常运维与检测工作中，精准测量交流电参数、快速判断电力线路接线状况至关重要。三相钳形相位伏安表作为新一代精密交流电参数测量仪器，凭借其高效、精准的特性，成为电力工程师们不可或缺的得力助手。无论是排查复杂电网的故障隐患，还是进行电力设备的性能检测，它都能准确捕捉各类交流电参数信息。那么，这一先进仪器的六钳差动测量接线究竟该如何操作呢？接下来，就让我们深入探究其中的奥秘。

六钳差动测量接线如下：

在测量两圈变时，可不接电压线，只接入高低端六路电流检查差动继电保护电流二次回路六路电流的相位关系。 将 IA、IB、IC 高端钳表先接入仪器相对应的高端电流IA、IB、IC 插孔，另一端钳表卡入高端电流二次回路，再将 Ia、Ib、Ic 钳表接入仪器相对应的低端电流 Ia、Ib、Ic 插孔，另一端钳表卡入低端电流二次回路。接线前请先确认检测变压器是哪种接线方式，方能准确判定检测数据和结果是否正确。

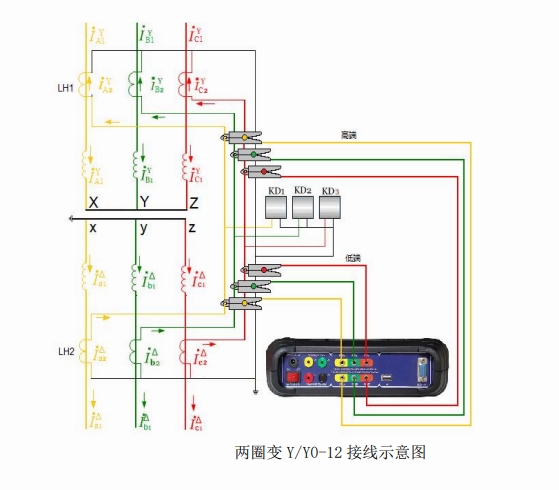

       变压器常识：三相变压器和三相变压器组可连接成星形Y、三角形△、曲折形 Z。常见的有 4 种基本连接形式：“Y/Y”、“△/Y”、“Y/△”和“△/△”，我国只采用“Y/Y”和“Y/△”2 种。 Y/Y 一、二次绕组均为星形接线。 Y/△一绕组为星形接线，二次绕组为三角形接线。变压器符号说明：由于 Y 连接有带中性线和不带中性线2 种，不带中性线高压侧分别 Y（星形）、D（三角形）符号表示，低压侧分别用y、d 符号表示，有中性点引出时高压用 YN 符号表示，低压用 yn 符号表示，Y0 表示相位角在时钟0时，△-11 表示相位角在时钟 11 时。 该三相钳形相位伏安表主要用于测量高低端电流互感器二次侧电流信号及相位关系，所以不管变压器是哪种接线方式，我们采集信号时只需保证电流互感器二次侧信号引入继电保护装置的相别、方向、位置是否正确，再根据实测相位值进行正确的判断。 接线示意图也只列出常用的 Y/Y-12 和 Y/△-11 两种接线方式。

三相多功能钳形相位伏安表是一款集多功能为一身，多种测量功能，是用电单位检查电能计费系统和继电保护二次回路接线方面常常会用到的专业检测工具。
