仪天成YTC3991 真空度测试仪测试原理以及工作原理介绍
发表日期 ： 2026/09/22 浏览次数 ：

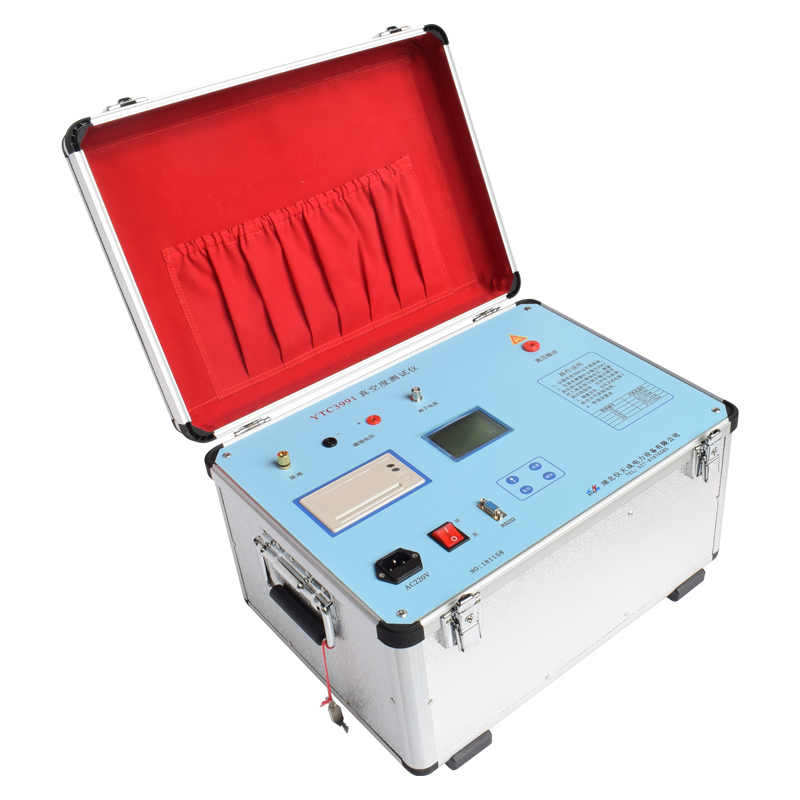

在高压电力系统中，真空断路器灭弧室的真空度是保障设备绝缘性能、灭弧性能及运行安全的核心指标，真空度衰减、泄漏等问题会直接导致开关灭弧失效、绝缘击穿，引发电力运行故障。仪天成YTC3991真空度测试仪是专为高压真空断路器、真空负荷开关等设备研发的专业检测仪器，可实现无损、快速、精准的真空度检测，广泛应用于电力运维、检修、出厂检测等场景。为清晰了解设备检测逻辑与性能优势，以下详细介绍其核心测试原理与整体工作原理。
测试原理：
本仪器采用磁控放电法开展真空度测量。测试时拉开真空开关灭弧室的两个触头至指定开距，施加脉冲高压电场；将灭弧室置于螺线管内，或将新型电磁线圈布置在灭弧室外侧，向线圈通入大电流，在灭弧室内部生成与高压同步的脉冲磁场。在脉冲强电场与强磁场共同作用下，灭弧室内带电离子做螺旋运动，并与残余气体分子发生碰撞电离，产生的离子电流与残余气体密度（即真空度）近似呈正比关系。
不同型号真空管结构存在差异，在触头开距、真空度、电场与磁场条件均相同的情况下，对应的离子电流大小并不一致。可通过试验标定各类管型的真空度 — 离子电流对应关系曲线；实际测量得到离子电流后，查询对应管型曲线，即可得到灭弧室真空度。
工作原理：

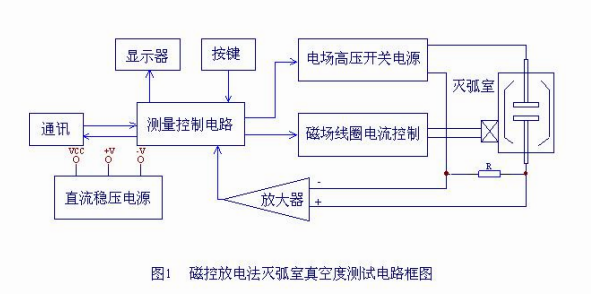

真空度测试仪框图如图 1 所示：

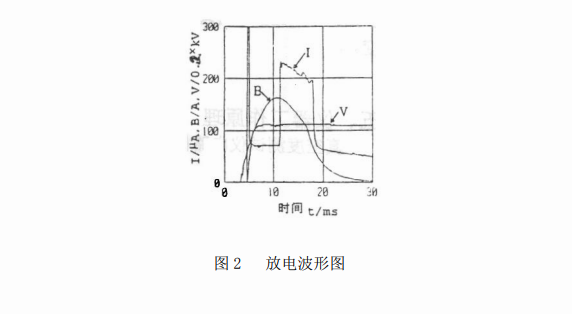

整机包含测量控制电路、电场高压发生电路、磁场线圈电流控制电路、通讯模块、打印模块及液晶显示电路等单元。工作流程如下：测量控制电路下发工作指令，开关电源为磁场电容充电；控制电路实时监测电容电压，当电压达到设定阈值时，同步输出两路控制信号，分别驱动电场高压输出与磁场线圈导通，使灭弧室同时处于强电场、强磁场环境并发生放电，产生离子电流 I（见图 2 曲线 I）。该离子电流经取样电阻 R 与预处理电路送入单片机，经内部运算处理后，真空度测量结果在液晶显示屏直接输出。
仪天成YTC3991高压开关真空度测试仪依托成熟可靠的磁控放电电离核心原理，搭配完整的信号采集、运算校准系统，构建了一套稳定、精准的真空度检测体系。设备兼顾检测精度、操作便捷性与场景适配性，有效解决了传统真空度检测繁琐、误差大、需拆机检测等痛点，能够精准排查真空灭弧室老化、泄漏等隐患，为高压真空电气设备的安全稳定运行、定期运维校验及设备状态评估提供了专业、可靠的技术保障。
湖北仪天成电力设备有限公司
2026年9月22日
