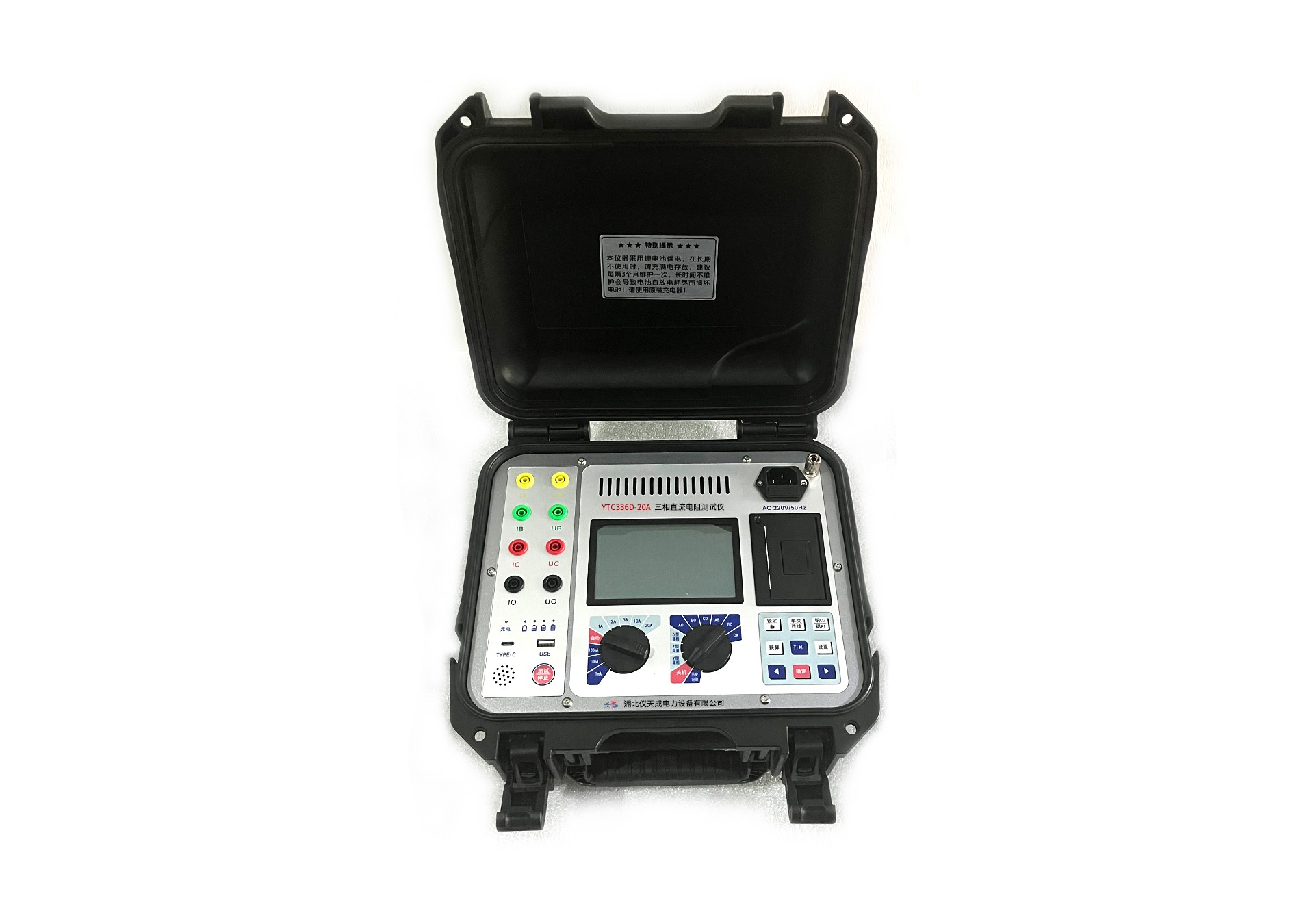

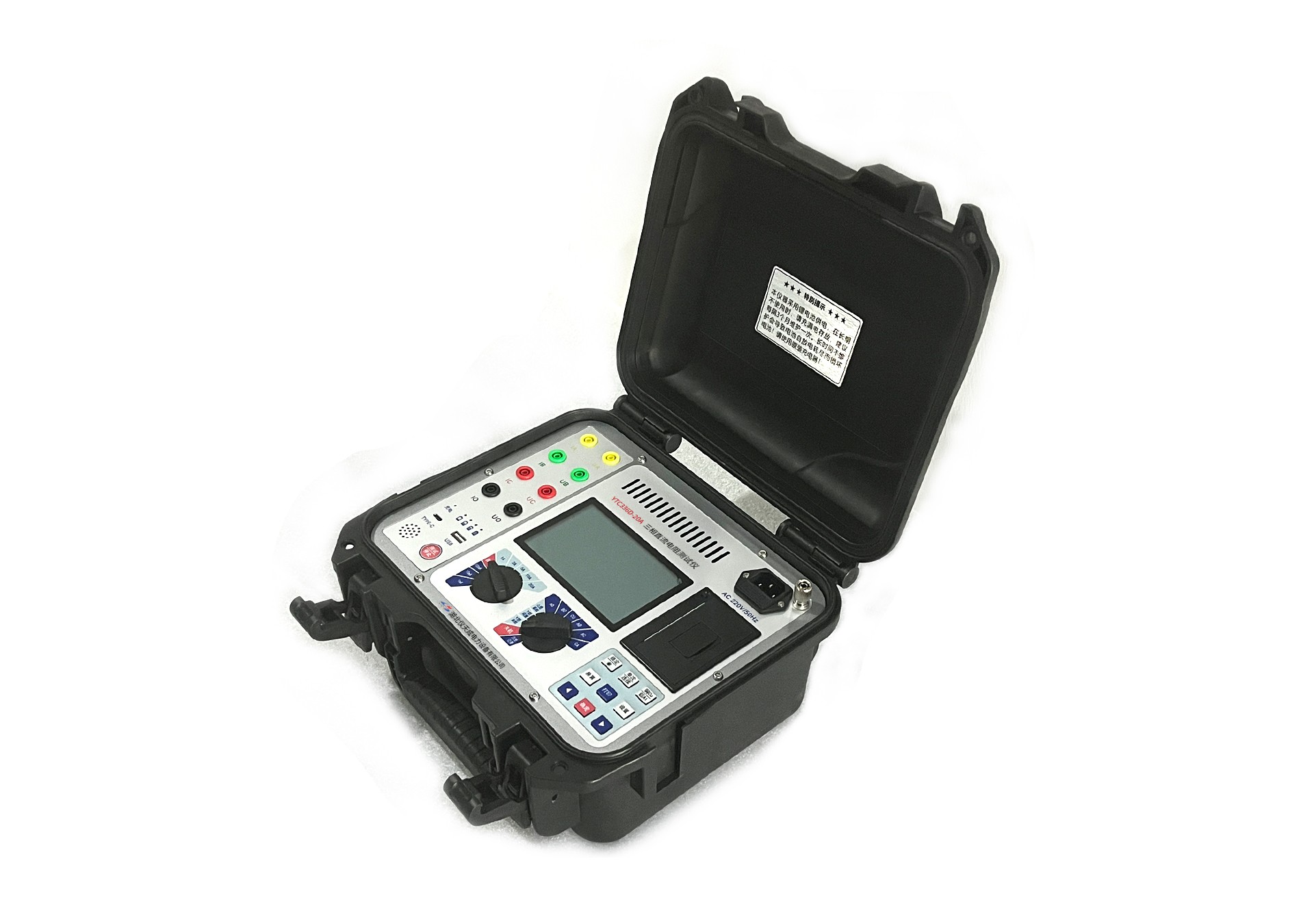

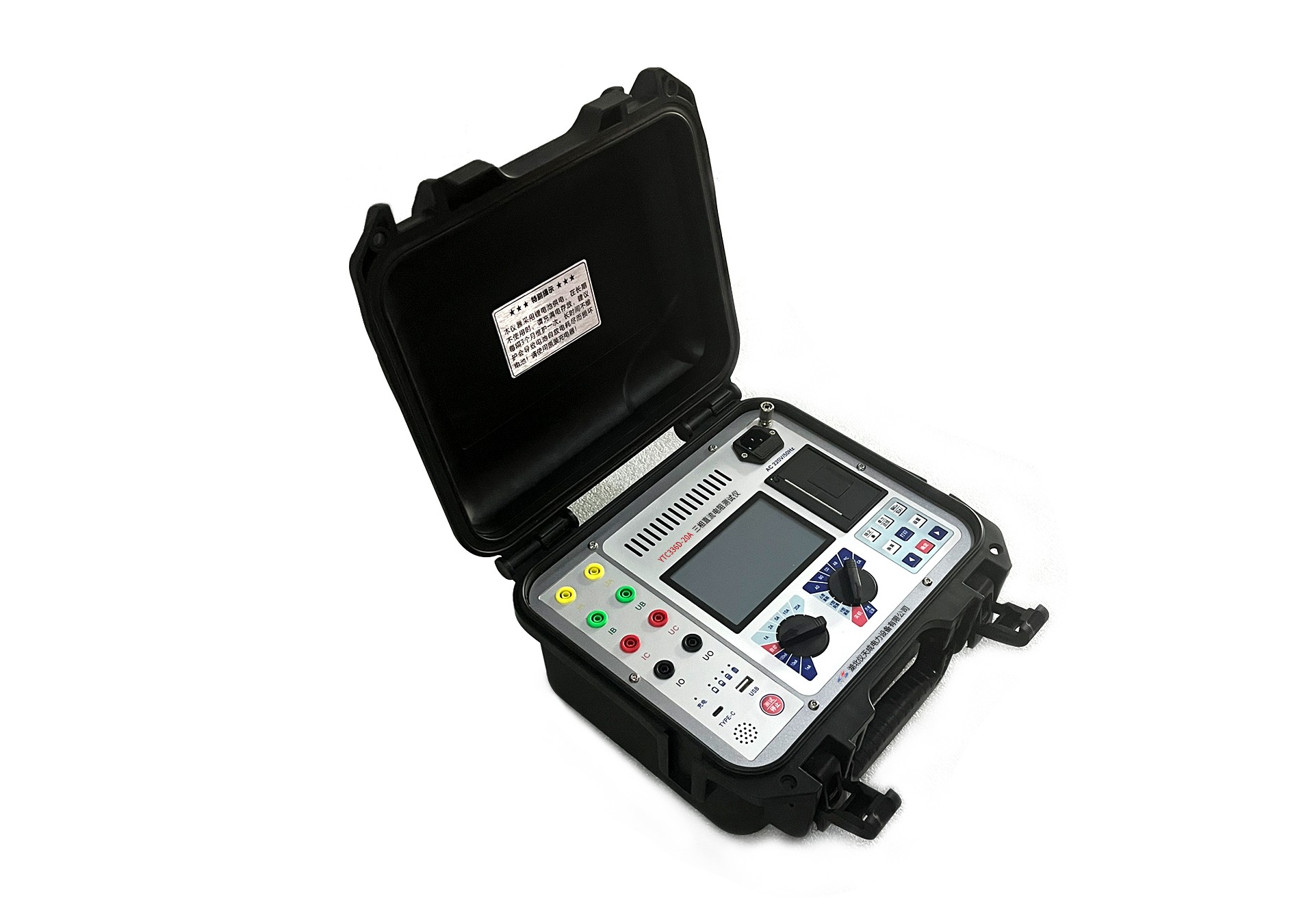

仪天成YTC336D-20A 三相直流电阻测试仪功能特性以及使用注意事项

一、功能特点

1. 适用范围广泛，可用于110kV及以下电压等级主变压器、配电变压器的直流电阻检测，同时支持互感器、电机等各类感性试品的直流电阻测量，适配场景全面。

2. 搭载多维度测量模式，涵盖单相测量、三相Y型逐相测量、三相Yn型同步测量、三相△型逐相测量等模式，全面适配变压器直流电阻检测的各类工况需求。

3. 设备采用高速芯片核心控制，智能化、自动化程度高，操作流程简洁易懂，大幅降低人工操作门槛。

4. 采用新一代电源技术，内置锂电池供电，配备多档输出电流，具备输出电压高、充磁速度快、检测耗时短的优势。设备最大输出电流可达20A，最大输出电压可达20V，电阻测量范围覆盖1mΩ~20kΩ，测量性能优异。

5. 具备智能判定功能，可自动识别充磁完成状态、自动锁定测量阻值，同时支持数据自动保存，无需人工干预判断，检测精度与效率更高。

6. 支持变压器换档不停机连续测量，无需反复启停设备，有效简化检测流程、提升作业效率。

7. 搭载智能自适应测量系统，可根据被测负载工况自动匹配最优电流档位，无需手动调节，适配性更强。

8. 内置完善的防护机制，可有效抵御试品反电势对设备的冲击，全方位保障仪器运行稳定，延长设备使用寿命。

9. 配备快速放电功能，测试完成后可快速释放设备残余电量，并回收绕组能量，作业安全高效。

二、安全事项

1. 本仪器支持户内、户外环境使用，但需规避雨淋、腐蚀性气体、大量积尘、高温等恶劣工况，做好设备防护。

2. 操作人员使用设备前，必须完整阅读设备操作手册，熟悉设备性能及操作流程。

3. 设备操作人员需具备电力设备及检测仪器的基础操作常识，持证合规作业。

4. 本设备为精密检测仪器，搬运及使用过程中需严防剧烈振动、磕碰，避免内部精密结构受损。

5. 设备的维修、保养、调试工作，仅可由专业技术人员操作，非专业人员严禁私自拆机检修。

6. 单次测试完成后，需等待设备放电报警声完全停止，方可关闭设备电源、拆除测试接线，严禁违规操作。

7. 严格规范接线操作，测试导线与试品端子对接过程中，禁止随意接驳、插拔导线，避免引发安全故障及测量误差。

8. 若设备出现异常故障、疑似损坏等可疑情况，需立即停止使用，及时联系厂家专业维修人员检测排查，严禁带故障继续作业。

9. 设备内置大容量锂电池，严禁私自拆解机身，违规拆机可能引发电池爆炸、漏电等安全事故。

10. 现场接线作业时，必须佩戴电力专用绝缘手套，有效防范感应电触电风险，保障人身作业安全。
