仪天成YTC308 介电常数及介质损耗测试仪
发表日期 ： 2026/09/18 浏览次数 ：
仪天成YTC308 介电常数及介质损耗测试仪主机采用了较低的台式机箱，面板采用PC丝印面板，美观大方。各主要功能单元，除了显示部分为了显示方便和调谐测试回路，放大单元为了减小分布参数，安装在面板上外，其余都安装在机内底板上，详细请见以下图1/2两款主机：

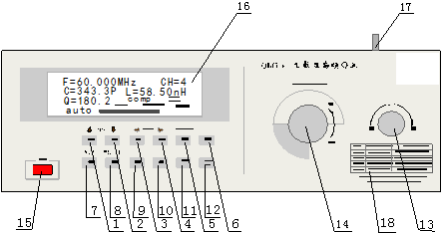

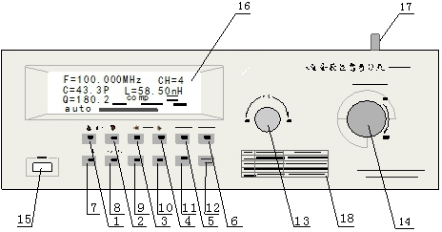

A．介电常数及介质损耗主机前面板各功能键说明
主机1（A-70MHZ/B-110MHZ）：

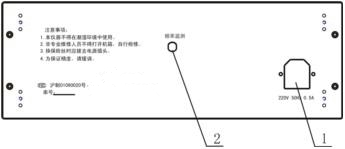

后面板各功能键说明
介电常数及介质损耗测试系统使用方法
一、手动介电常数测试方法与步骤
1.测试前主机建议预热30分钟

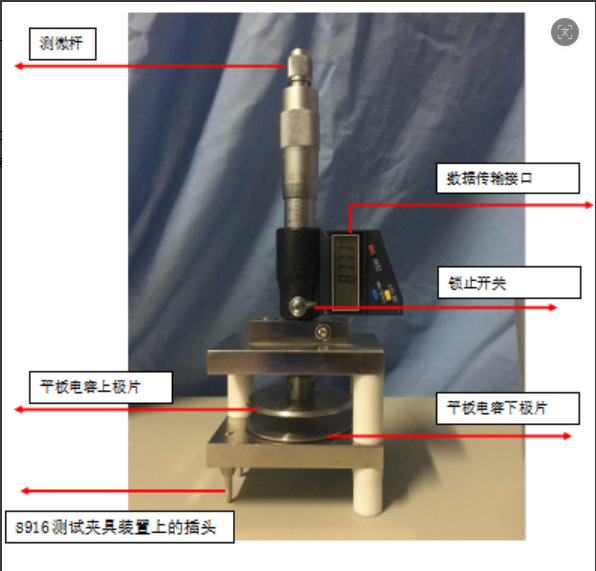

2.把S916测试夹具装置上的插头插入到主机测试回路的“电容”两个端子上，锁止开关向上旋转。（使用完，请按OFF关闭微分尺，并且锁止开关向下旋转至水平位置）
3.在主机电感端子上插上和测试频率相适应的高Q值电感线圈（本公司 主机配套使用的LKI-1电感组能满足要求），如：1MHz 时电感取100uH，15MHz时电感取1.5uH。
4.被测样品要求能覆盖极片（稍大于极片即可），这是减小因样品边缘泄漏和边缘电场引起的误差的有效办法。样品厚度可在1--5mm之间(当材料介电大于6的情况下建议材料≥2mm)，样品太薄或太厚就会使测试精度下降，样品要尽可能平整。（小于0.5mm的样品测试，请参考附录三，叠加测试法）
5.调节S916测试夹具的测微杆，使S916测试夹具的平板电容极片相接为止，按ZERO 清零按键，初始值设置为0。

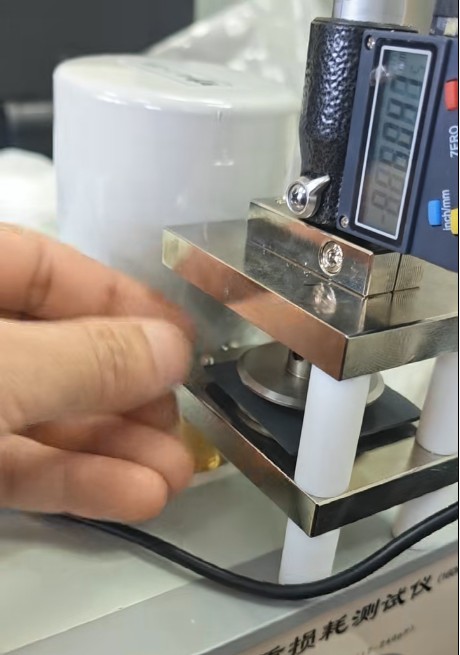

6.再松开两片极片，把被测样品夹入平板电容上下极片之间，调节S916测试夹具的测微杆，直到平板电容极片夹住样品止（注意调节时要用S916测试夹具的测微杆，以免夹得过紧或过松），这时能读取的测试装置液晶显示屏上的数值，既是样品的厚度D2。改变主机上的主调电容容量（旋转主调电容旋钮改变主调电容电容量），使主机处于谐振点（Q值最大值）上。

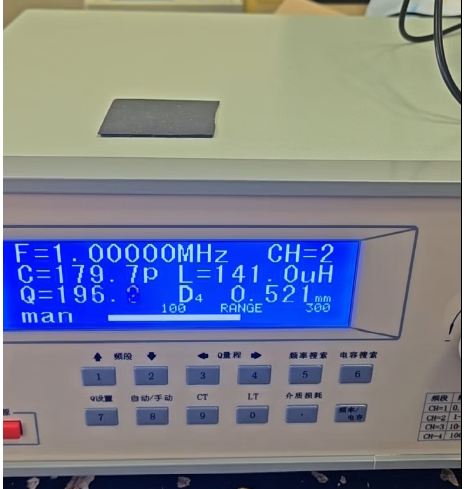

7.取出S916测试夹具中的样品，这时主机又失去谐振（Q值变小），此时调节S916测试夹具的测微杆，使主机再回到谐振点（Q值最大值）上，读取测试装置液晶显示屏上的数值记为D4.
8.计算被测样品的介电常数：Σ＝D2 / D4
仪天成YTC308 介电常数及介质损耗测试仪操作简单，方便便携，是介电常数及介质损耗的首选产品
