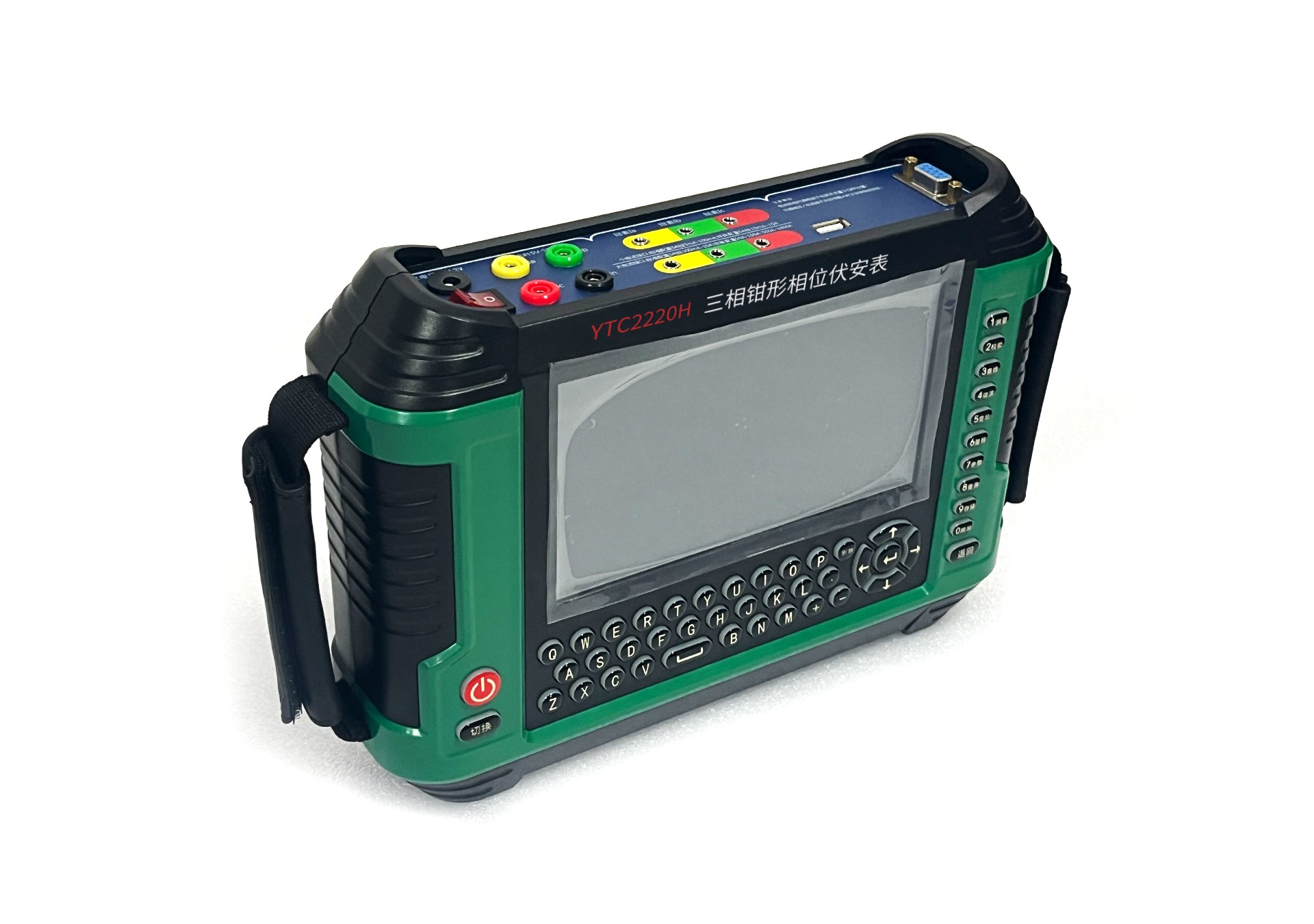

手持式三相钳形相位伏安表相关特性说明

       手持式三相钳形相位伏安表是一款精密的交流电参数测量仪器，其主要用于现场检测各种交流电参数及电力线路接线情况，那么其具备哪些特性呢？下面主要给大家说明一下其相关特性。

1.双绕组变比测量模式：支持 Y/Y、Y/△接线方式，实时同屏展示三相电压、六路电流、频率、有功功率、无功功率、视在功率等参数的分相及总和数据，同步呈现功率因数。通过多种相位关系、双向量图可视化呈现电气特性，搭配中文提示功能，精准识别正、反相序，确保测量数据的直观性与准确性。

2.差动保护二次回路极性智能诊断：具备自动计算高低端差流功能，可快速、精准判别差动保护二次回路的极性状态，为电力系统差动保护装置的调试与故障排查提供高效支持。

3.常规电气参数测量：可对三相电压、三相电流、频率、有功功率、无功功率、视在功率等进行精确测量，同步输出分相及总和功率数据。系统还能直观显示 U-U、U-I、I-I 等多种相位关系，并通过六角向量图呈现电气量间的相位变化，为电力系统运行状态分析提供全面数据支撑。

4.线路负载与计量回路智能分析：仪器具备自动判别线路负载特性的能力，可对计量二次回路进行全面检查。无论是三相四线还是三相三线接线方式，均可自动识别接线错误，精准定位故障位置，并实时显示二次回路接线图与功率表达式。同时，系统可自动计算更正系数，为计量准确性校验与误差修正提供可靠依据。

5.接线仿真培训系统：作为专业的培训查线工具，该功能可显著提升现场工作人员的查线技能。在不接入实际电压、电流信号的情况下，仪器可依据现场提供的数据，模拟生成相应的接线结果，帮助工作人员熟悉各类接线场景，积累故障排查经验，实现理论与实践的高效结合。

6.电流相位独立测量：即使不接入电压信号，仪器也能直接测量六路电流的相位关系，为特殊工况下的电流相位检测提供便捷、可靠的解决方案，拓宽了仪器的应用场景。

7.向量图绘制个性化设置：支持灵活设置向量图坐标基准，涵盖 X 轴、Y 轴，以及 12 点、11 点、3 点等多种方向选择，可适配多种接线方式的绘图需求，确保向量图能够准确、直观地反映电气量之间的关系。

8.相位基准多元显示：提供常规、Uo、Ua 等多种相位基准显示方式，用户可根据实际需求与分析习惯自由切换，满足不同场景下的相位分析需求，提升数据分析的灵活性与专业性。

9.相位数据直观呈现：相位数据支持以超前、滞后两种方式显示，便于用户快速判断电气量之间的相位关系，为电力系统的运行分析与故障诊断提供清晰、明确的相位信息。

10.测量结果多样化展示：测量结果可通过向量图、表格等多种形式呈现，支持同屏显示 20 多个参数，使复杂的测量数据一目了然，便于用户快速获取关键信息，提高工作效率。

11.人性化便携设计：采用手持式结构，具有体积小巧、重量轻盈的特点，搭配防脱落护腕设计，有效防止操作人员失手导致仪器损坏，在确保操作便捷性的同时，为仪器提供可靠的安全防护，便于现场工作人员携带与使用。

三相钳形多功能相位伏安表集多功能于一身，具备多种测量功能，是用电单位检查电能计费系统及继电保护二次回路接线的重要检测工具。
