浅谈下高压介质损耗测试仪相关认识
发表日期 ： 2025/07/09 浏览次数 ：

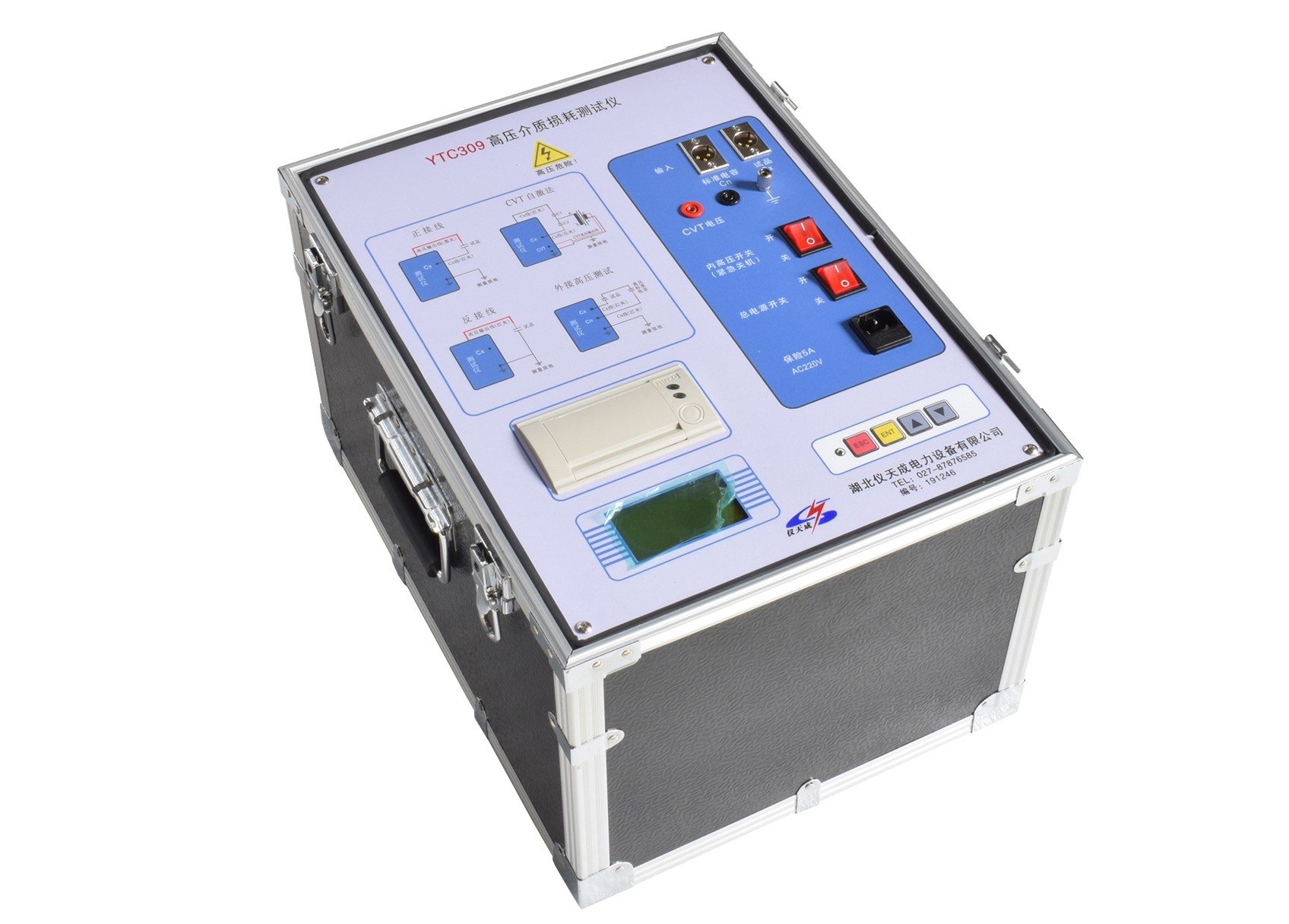

在我们电力系统中，对于变压器、互感器、套管、电容器、避雷器等设备的介损测量是非常常见且有必要的一项工作，高压介质损耗测试仪就是一款专门针对于上述等电力电气设备介质损耗检测的设备，今天就给大家浅谈下其相关认识。
本仪器采用变频技术，可在强电场干扰环境下实现准确测量。其适用范围广泛，涵盖车间、试验室、科研单位对高压电器设备的 tgδ 及电容量测量；在绝缘油损耗测试方面，更展现出方便、简单、准确的显著优势。
该仪器支持正、反接线方式，能够对不接地或直接接地的高压电器设备进行测量，同时可完成电容式电压互感器的 tgδ 及主电容 C1、C2 电容量的检测。仪器内部集成高压升压变压器，并采用过零合闸、防雷击等安全保护措施。试验过程中可输出0.5KV～10kV 不同等级的高压，操作简便且安全性高。本仪器配备多重保护功能，包括高压短路保护、CVT 过压保护以及仪器接地不良保护。
在交流电压作用下，电介质会产生能量损耗，即部分电能转化为热能，此为电介质损耗。当电介质施加交流电压时，电压与电流间存在相角差 Ψ，Ψ 的余角 δ 称为介质损耗角，δ 的正切 tgδ 则为介质损耗角正切，tgδ 值是衡量电介质损耗的关键参数。
标准回路由内置高稳定度标准电容器与测量线路组成，被试回路由被试品和测量线路构成。测量线路包含取样电阻、前置放大器及 A／D 转换器。通过测量电路分别获取标准回路与被试回路的电流幅值及相位等信息，再由单片机运用数字化实时采集方法，经矢量运算得出试品的电容值和介质损耗正切值。
介质损耗测试设备其在电力系统中的运用非常广泛，通过上述介绍，大家应该对其工作原理以及特性有所了解了，其是电力工作者进行介损绝缘试验的好帮手。
介质损耗测试设备其在电力系统中的运用非常广泛，通过上述介绍，大家应该对其工作原理以及特性有所了解了，其是电力工作者进行介损绝缘试验的好帮手。
湖北仪天成电力设备有限公司
2025年7月9日
