高压无线核相器相关特性和技术参数介绍

       对于我们电力系统中高压输电线路的核相工作是很重要的一部分内容，我们时常在对其进行核相时会通过高压无线核相器这么一款仪器来完成，那么这款仪器的相关特性和技术参数是如何呢？下面小编就给大家介绍一下。

1. 实时接收并清晰显示关键电力参数，包括相位角、频率及电压波形，数据可视化程度高，便于操作人员直观掌握电力系统运行状态。

2. 具备高信号采集灵敏度与优秀的信号选择性，可有效过滤干扰信号，确保在复杂电力环境下仍能稳定捕捉准确数据。

1. 采用高频无线传输技术（支持 315MHz、433MHz 频段），信号穿透力强，可轻松穿越隔板、围墙等障碍物，适配多种现场环境，核相距离最远可达约 1000m。

2. 兼容宽范围电压等级，支持 AC 10V～550kV 核相作业，同时覆盖接触式与非接触式核相模式，满足不同场景需求（35kV 以下裸导线 / 110kV 以下带绝缘外皮导线可直接接触核相，35kV 以上裸导线 / 110kV 以上线路采用非接触核相，均需搭配绝缘杆操作）。

1. 内置可充电电池，无需外接电源，满足现场移动作业需求，续航能力强，保障长时间连续工作。

2. 具备自动报警保护功能，当仪器接触被测强电场时，可立即触发报警，提醒操作人员规避风险，确保作业安全。

3. 操作流程简单易懂，无需复杂培训即可上手，同时仪器整体坚固耐用且密封性优异，能抵御现场灰尘、潮气等干扰，适应恶劣工作环境。

4. 机身重量轻，搭配可伸缩绝缘杆（拉伸后长约 3.8m，收缩后长约 0.6m，共 3 节），便于携带与收纳，降低现场搬运与操作负担。

5. 支持现场带电校验，无需断电即可完成仪器精度校准，不影响电力系统正常运行，提升作业效率。

1. 传输方式：315MHz、433MHz 无线传输

2. 核相距离：约 1000m

3. 量程：核相电压等级：AC 10V～550kV；相位：0.0°～360.0°；频率：45Hz～75Hz

4. 分辨率：相位：0.1°；频率：0.1Hz

5. 精度（23℃±5℃，80% RH 以下）：相位：≤±10°；频率：≤±2Hz

6. 相别定性：同相：－30°～30°；异相：90°～150°、210°～270°

7. 绝缘杆尺寸：拉伸后长约 3.8m；收缩后长约 0.6m（3 节）

8. 数据存储：支持 9999 组数据存储，可随时调取历史记录

9. 核相方式：接触核相：35kV 以下裸导线 / 110kV 以下带绝缘外皮导线（带绝缘杆操作）；非接触核相：35kV 以上裸导线 / 110kV 以上线路（带绝缘杆操作）

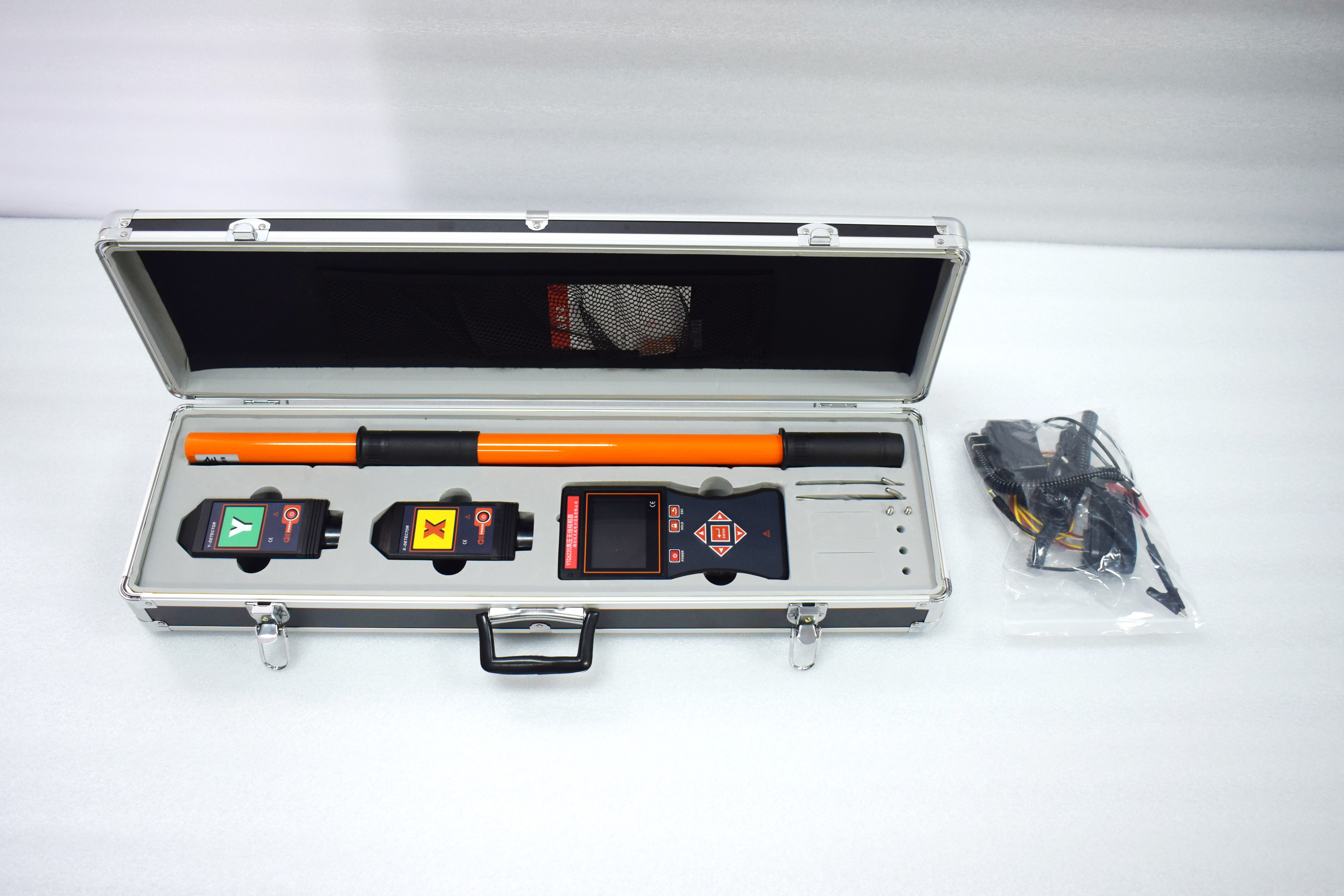

高压无线语音核相仪器支持接触和非接触核相，核相距离远，功能全面，同时还具有高压验电器、高压相位表、高压相序表的功能，可以用于验电、相序测试，变压器组别判断等
