电缆路径探测仪是如何实现对线路故障点定位的？
发表日期 ： 2025/10/29 浏览次数 ：
电缆作为电力运输中重要的设备，一旦电缆出现故障，则会导致大面积的停电问题，那么在存在故障问题时，我们如何能够快速地实现对线缆故障点定位显得特别重要，下面就给大家介绍一下电缆路径探测仪是如何实现对线路故障点定位的。
一、核心探测原理
该线缆故障定位技术采用信号注入与场强检测相结合的原理，具体流程及机制如下：发射机输出的定位信号沿目标线缆传输，当信号抵达故障点时，会通过故障点注入大地，最终经大地回路返回发射机的黑色钳夹形成闭合回路。定位系统可精确采集信号从导体脱离并注入大地瞬间的电压幅值，实现故障点的初步定位基准建立。
信号从故障点向大地扩散过程中，会围绕故障点形成特定范围的电磁场（即有效探测区）。该电磁场与接地针周边电磁场的幅值呈等量关系，其场强大小主要取决于土壤电阻率参数及接地故障的严重程度（如故障点接地电阻值）。
A字架作为场强检测终端，可实时采集探测区内的电磁场信号并转化为量化数值，同时具备故障方向指示功能。场强信号幅值与故障点距离呈负相关特性：距离故障点越近，信号幅值越高；当故障点处于A字架两探测脚的中心对称点时，信号幅值达到最小值，形成特征性"零值点"，可作为故障点精确定位的核心判据。
二、前置验证测试规范
为确保定位精度与方法适用性，正式探测前需在接地针周边开展验证性测试，具体判定标准如下：
- 合格判定：若接收机在接地针周边可探测到满足阈值要求的强信号，且A字架方向指示功能正常，表明信号注入强度达标，回路传输特性良好，具备故障定位条件；
- 不合格判定：接地针周边作为信号注入起始点，理论上场强幅值最高。若此处未检测到有效信号或方向指示异常，通常判定为故障点接地电阻过高，导致注入回路电流值低于探测阈值，该定位方法暂不适用。

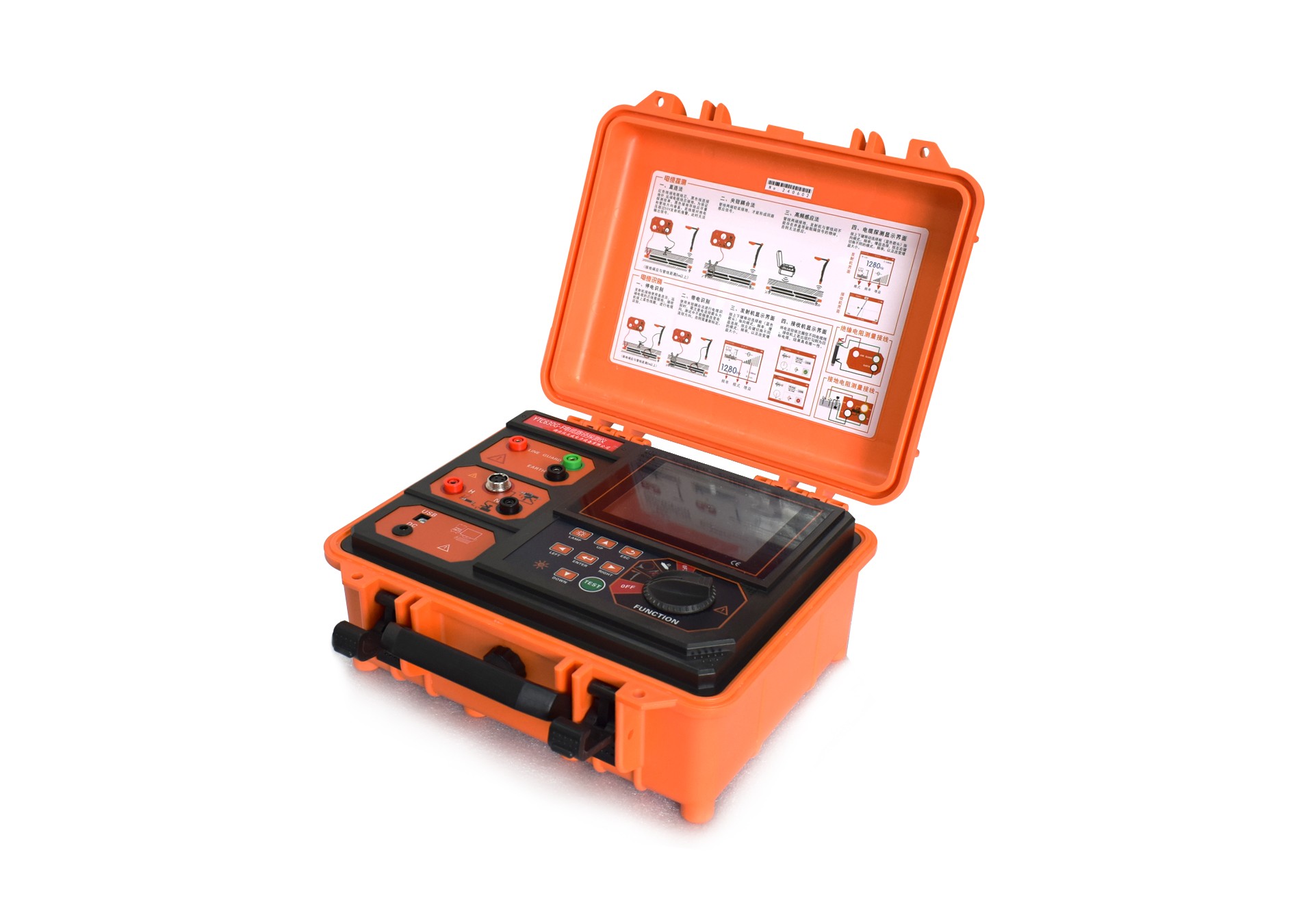

电缆故障定点仪是一款综合性能很强的路径探测仪器，集合了管线路径深度探测、线缆故障点的查找、带电电缆识别、停电电缆识别等等。
湖北仪天成电力设备有限公司
2025年10月29日
