在我们电力系统中，一个绝缘材料的绝缘性能好坏决定了电力线路、设备的安全，所以我们就需要对其定期做一个绝缘介质损耗的测试，我们通常会借助介质损耗测试仪来完成相关的介损测试，那么这款仪器有哪些试验接线方式呢？下面就给大家介绍一下。
1、正接法：
当被试设备的低压测量端或二次端对地绝缘时，采用该方法。
2、反接法：当被试设备的低压测量端或二次端对地无法绝缘，直接接地时，采用该方法。
3、外接高压测试：当使用正接法、外标准电容、外高压时，采用该方法。
4、CVT 自激法测量（母线不接地）：注意，只有在CVT测试模式下测C1、C2；在正接或反接法下会损坏
CVT！！！
5、小电容试品的接线：对于小电容，空气湿度较大时，其 tgδ 受其表面状态影响，介损测量值异
常且不稳定。此时可采用屏蔽环吸收试品表面泄漏电流，其屏蔽电极在正
接法时接地，反接法时接 Cx 的屏蔽层；此方法有可能改变被试设备内部
的电场分布而影响 tgδ；标准电容器和标准介损器均采用此接法。

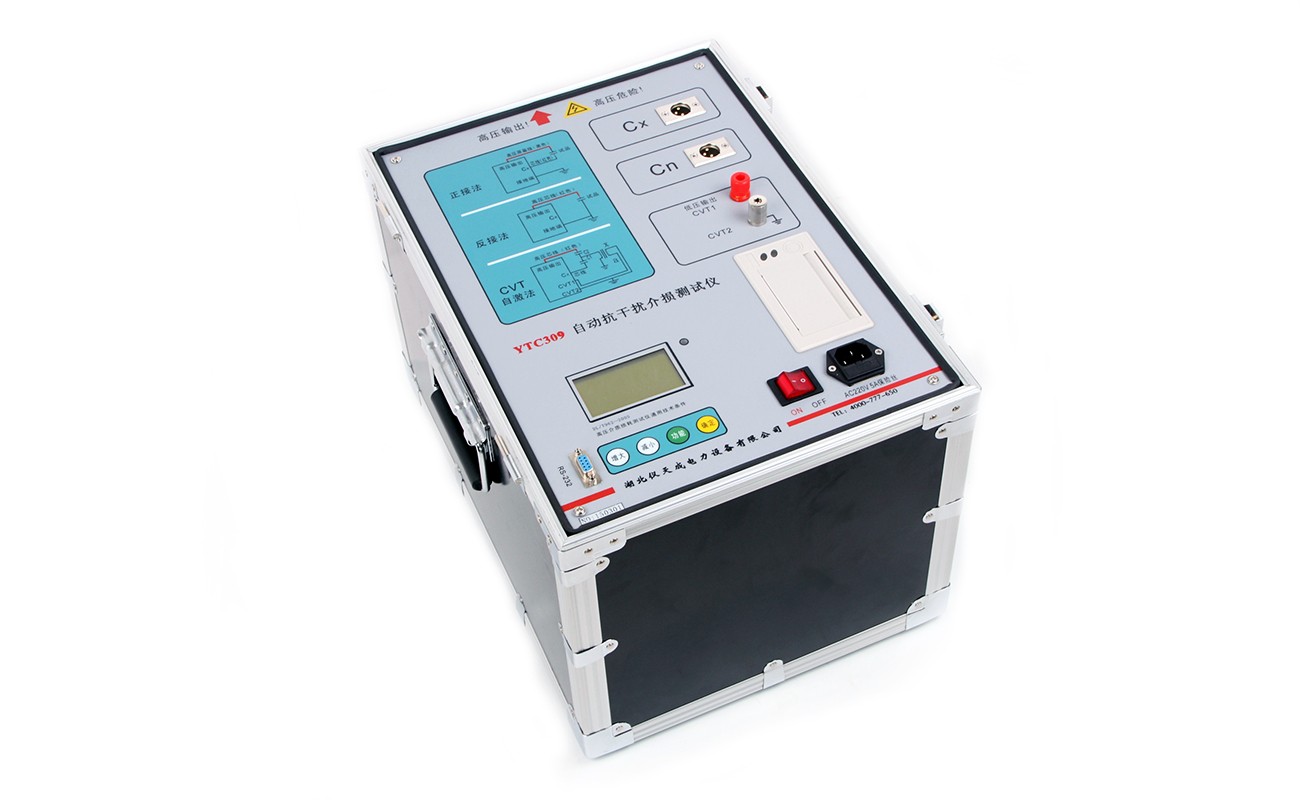

异频介质损耗测试设备具体现场如何测试，我们需要根据实际的被试品设备、外界湿度环境等情况来选择适合的，这款仪器适用于电力行业中变压器、互感器、套管、电容器、避雷器等设备的介损测量工作，是电力工作者进行介损绝缘试验的好帮手。
