六相微机继电保护测试仪进行过流保护调试要点介绍
发表日期 ： 2026/01/06 浏览次数 ：

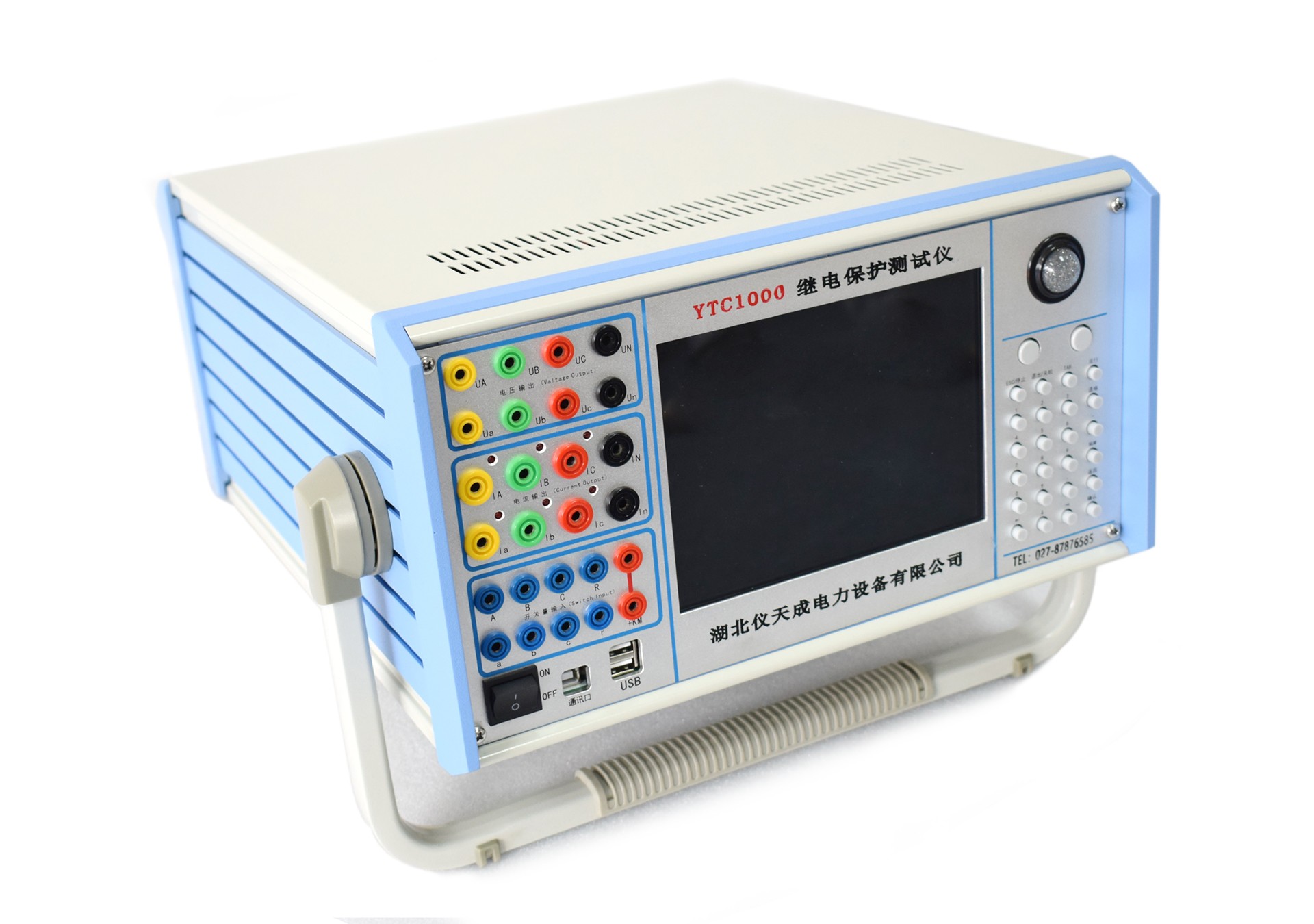

对于常年从事电力检测领域的朋友来说，继电保护测试是常常需要做的检测内容，六相微机继电保护测试仪就是一款专门针对于继电保护测试的精密仪器，今天小编主要给大家介绍一下利用这款仪器进行过流保护调试时有哪些要点。
根据保护对象的差异，现场通常采用一段、二段或三段式过流保护配置。以下以三段式过流保护为典型案例，简要阐述现场调试过程中需重点把控的核心要点。
过流保护校验优先选用“交流试验”模块开展测试工作，具体操作及要点如下：
1.若保护装置无方向性，仅需向保护回路注入故障电流；若为方向性保护，则需同步接入电压源。操作时点击界面“短路计算”按钮完成对应短路计算，同时需准确选择故障方向。
2.单独向保护装置输入故障电流时，若采用三相同时输入方式，应将测试仪IA、IB、IC三相电流设置为正序相位，即分别对应0º、-120º、120º。
3.采用自动试验方式搜索保护定值时，若目标动作段的整定动作时间为tms，则需在界面“间隔时间”输入框中填入（t+200）ms及以上数值，确保测试结果的准确性。试验方式优先选用“全自动”或“半自动”模式，通过“递增”或“递减”变量测试保护动作值；保护动作时间测试则采用“手动”模式。
无论是继电器保护还是微机保护，在临界动作区间，其故障量与动作时间均存在典型的“反时限特性”——即故障量越大（距离保护反之，故障量越小），保护动作时间越短。为提升动作时间测试精度，手动模式下，测试仪输出的故障量（电压、电流幅值）应不低于整定值的1.2倍；若为距离保护，测试仪输出的故障阻抗需不高于整定值的0.8倍。此操作可确保保护装置可靠动作，且动作时间趋于稳定，更贴近保护整定的标准动作时间。
4.对三段式过流保护进行校验时，应遵循“先低后高”的顺序：优先校验动作电流较小的Ⅲ段动作值；校验Ⅱ段时，需退出Ⅲ段过流保护功能；校验Ⅰ段时，需同时退出Ⅱ段和Ⅲ段过流保护功能，避免其他保护段误动作对试验结果产生干扰。
5.若Ⅰ段（速断保护）的整定动作电流较大，超出测试仪单相输出的最大电流范围，可采用测试仪两相或三相电流并联输出的方式解决。
六相微机继电保护测试系统在进行过流保护调试过程中，我们需要事先了解相应的注意要点，这样我们的试验才能进行的更加顺利，上诉相关要点大家可以了解一下。
