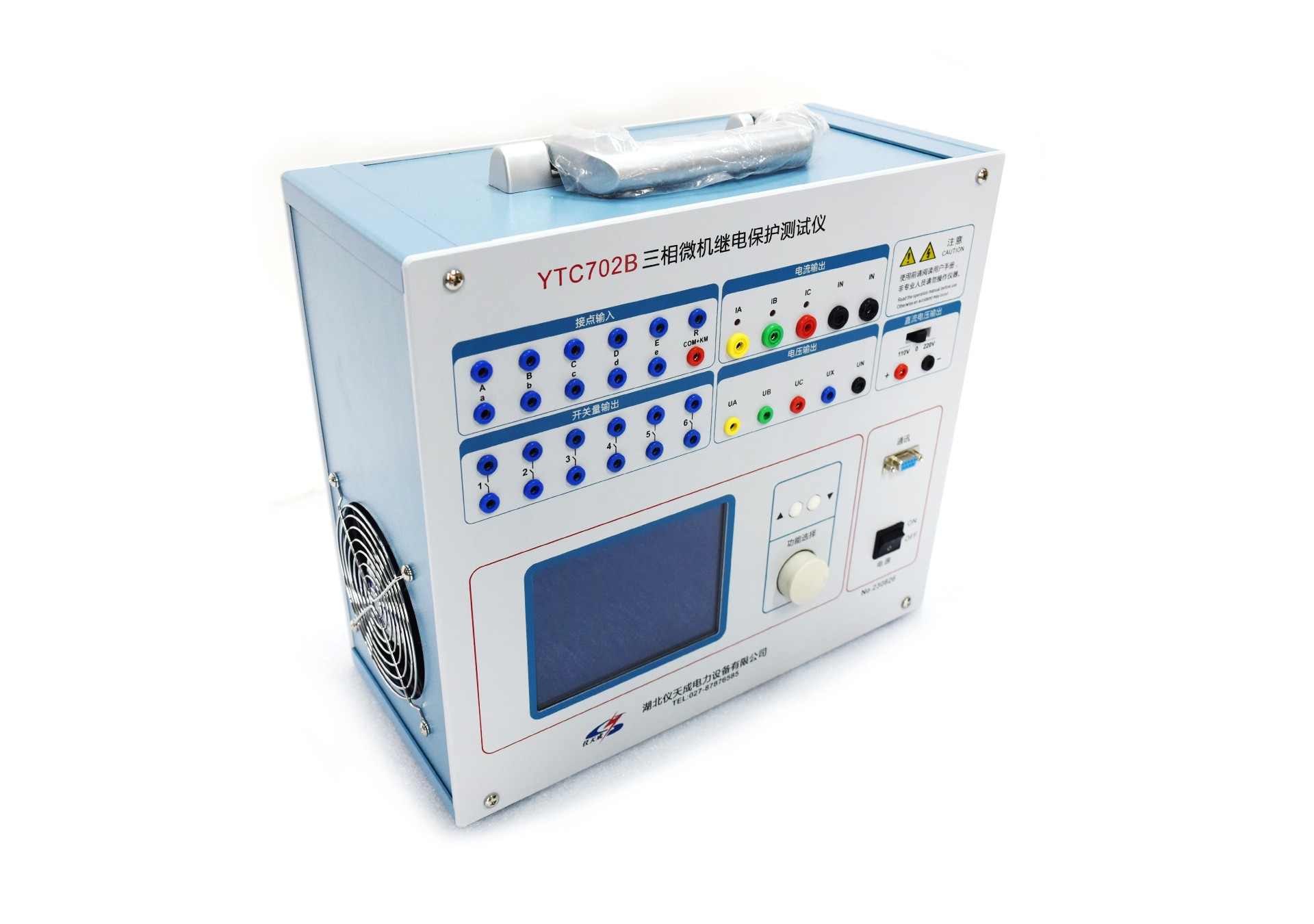

三相微机继电保护测试仪：保证电力系统安全可靠运行的一种重要测试工具

装置的主要特点：

1. 智能型主机：主机搭载高速高性能数字信号处理器，运算速度快、传输频带宽，对基波可产生每周波360点的高密度拟合正弦波。因采样点数充足，波形保真度极高、失真度极小，尤其在谐波输出时，即便针对9次谐波、300Hz频率，也可达到每周波60点的高密度采样，确保测试数据精准。

2. 单机独立运行：装置配备便捷灵活的旋转鼠标，可通过大屏幕液晶显示屏进行操作，全程中文显示，操作直观易懂。可独立完成现场绝大多数试验检定工作，能够对各类继电器（如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等类型）及微机保护装置进行检定，且可模拟各种复杂的瞬时性、永久性、转换性故障，完成整组试验。

3. 支持电脑联接运行：可通过Windows平台上的全套中文操作软件，开展各类大型复杂、自动化程度更高的校验工作，进一步拓展测试功能与应用场景，提升校验效率与精准度。

4. 高精度DAC芯片：采用16位高分辨率DAC芯片，有效确保拟合波形精度高、线性度佳，即便在小信号输出场景下，也能保证极小的波形失真，保障测试结果的可靠性。

5. 新型高保真功放：输出级采用新型大功率模块式高保真功放部件，兼具电流输出与电压输出功能，输出功率强劲，每相电压最高可输出AC130V(xN)，三相电流并联输出最高可达AC120A(xN)，且精度优良、可靠性高，满足各类试验需求。

6. 电流电压直接输出：相电压、相电流采用直流型功放输出方式，可直接输出交流电压、交流电流、直流电压、直流电流，且支持角度调节、频率调节，可叠加0-9次谐波，适配不同测试场景的个性化需求。

7. 完善的自我保护功能：采用科学合理的散热结构设计，配备可靠完善的多种保护措施及电源软启动功能，同时具备一定的故障自诊断及闭锁功能，有效保护装置本身及被测试设备，降低故障风险。

8. 丰富的接点配置：装置配备7个接点输入和2个空接点输出，输入接点兼容空接点与0-250V电位接点两种方式，适配不同类型的外部接线需求，提升装置的通用性与实用性。

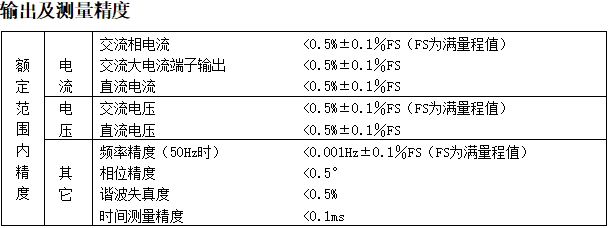

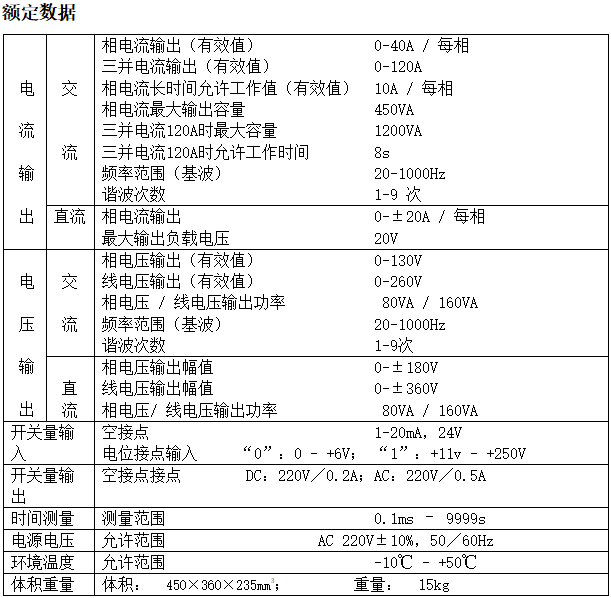

技术参数如下：
