仪天成YTCZG-B-300kV智能型直流高压发生器耐压或泄露电流试验。

仪天成YTCZG-B-300kV/5mA智能型直流高压发生器主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄露电流试验。

一、工作原理

YTCZG-B-300kV/5mA智能型直流高压发生器采用AIPWM技术，对PWM技术的不准确线性度进行了调整，使仪器精度得到了大幅度提高。并采用AI技术设定过压保护和过流保护取代了数字拨盘开关只能设定电压值，不能设定电流值及电压飘移的问题，增加了AI全自动氧化锌避雷器测量，自动耐压试验功能，并可以直接打印试验报告及保存实验报告，保留了手动方式，增加了任意电压、电流下打印功能。仪器增加了万年历和时间功能，实验报告带有时间和日期。

二、仪器特点

·全自动MOA试验，完整显示升降压过程，保压时间。

·自动耐压试验，完整显示升降压过程，保压时间。

·采用AIPWM技术，对PWM不准确线性度进行了调整，精度得到了大幅度提高。纹波系数≤0.2%。

·仪器增加了万年历和时间功能，实验报告带有时间和日期。

三、技术参数

1.电压输出 0-300kV    精度±1%±1个字

2.电流输出 0-5mA  精度±1%±1个字

3.具有全自动做氧化锌避雷器试验，自动耐压功能

4.具有手动调节电压输出功能。

5.工作方式 ：间断使用：额定负载30分，1.1倍额定电压使用：10分钟

6.工作环境 ：温度：-10℃～+40℃

7.相对湿度：室温为25℃时不大于85％（无凝露）

8.海拔高度：1500米以下

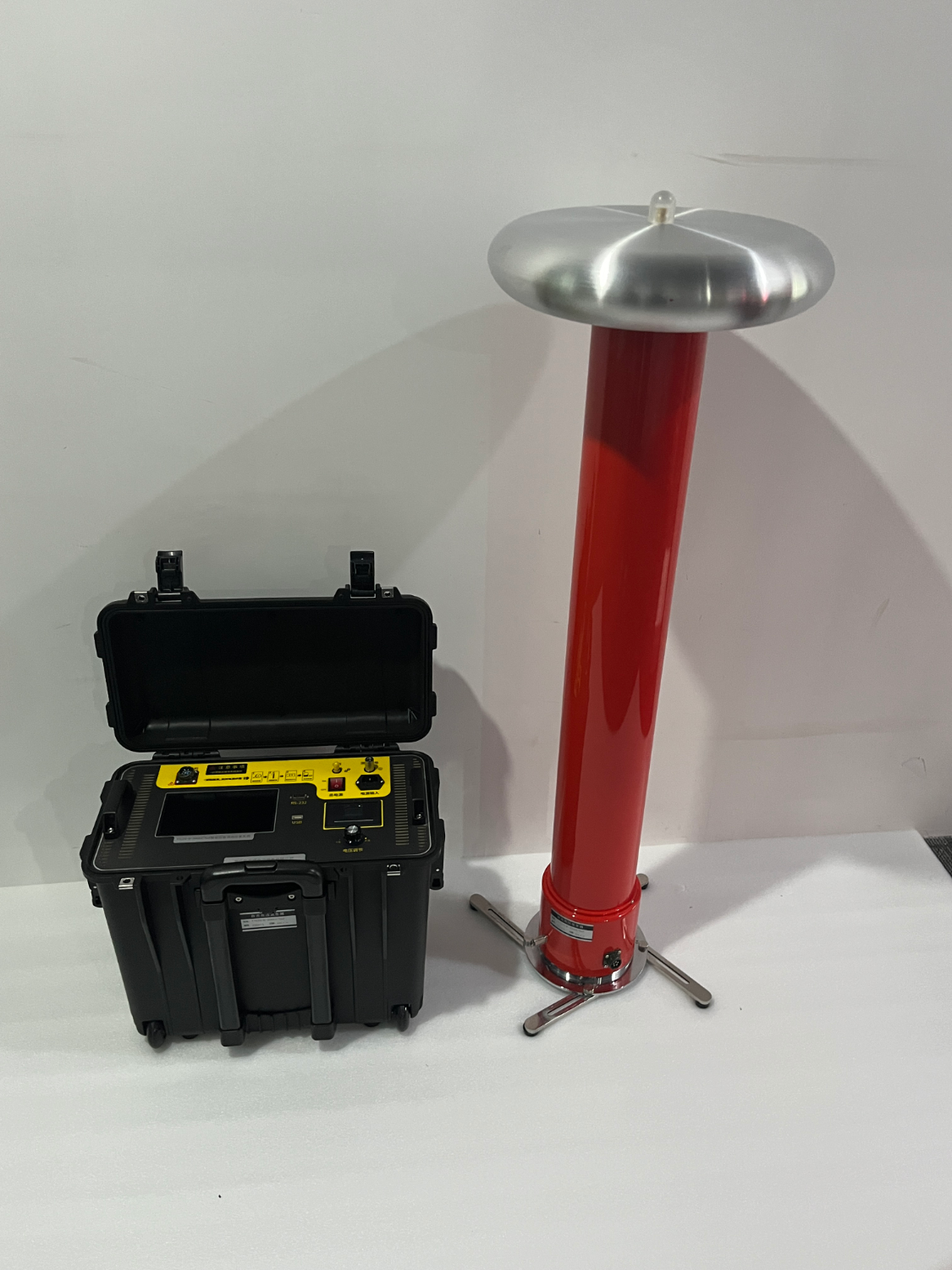

9.产品尺寸、重量

备压筒140×42×39cm、22kg

控制箱39×55×57cm、15kg

均压罩54×48×24cm、13kg

仪天成YTCZG-B-300kV/5mA智能型高压发生器精度高、中文大屏智能化操作，测试完报告自动生成，方便快捷更省心。

湖北仪天成电力设备有限公司
2026年5月22日
