仪天成YTC850发电机工频串联谐振耐压试验装置是怎样的？
发表日期 ： 2026/05/27 浏览次数 ：
在发电机交接与预防性试验中，工频耐压是考核主绝缘强度、保障机组安全稳定运行的关键项目。仪天成 YTC850 发电机工频串联谐振耐压试验装置，专为大容量发电机等电容性试品设计，凭借串联谐振原理与轻量化、模块化结构，高效解决传统试验设备笨重、电源容量要求高、现场操作困难等痛点，成为电力行业发电机耐压试验的主流优选设备。

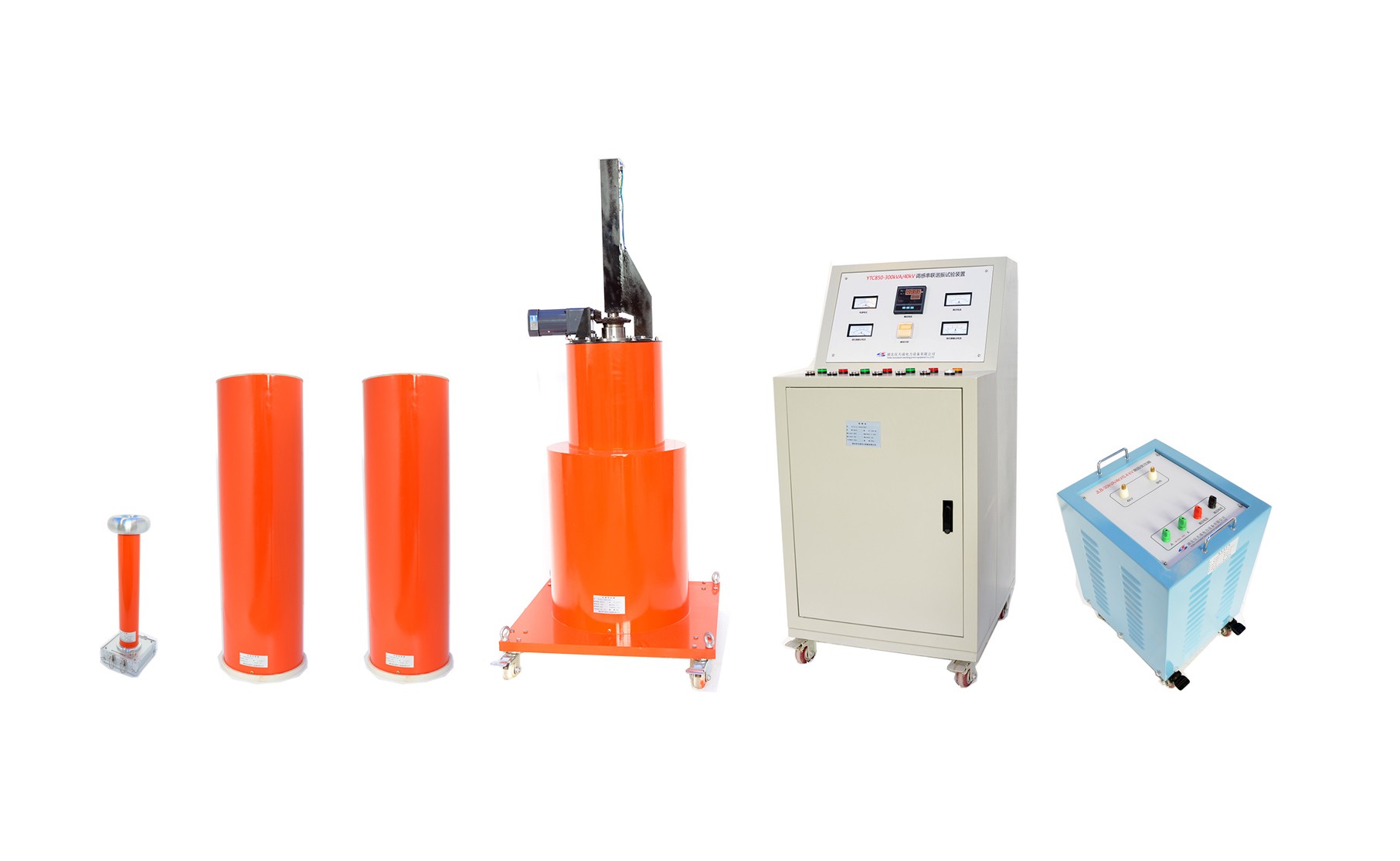

装置组成：
激励变压器JLB-30kVA/4kV/0.4kV 1台

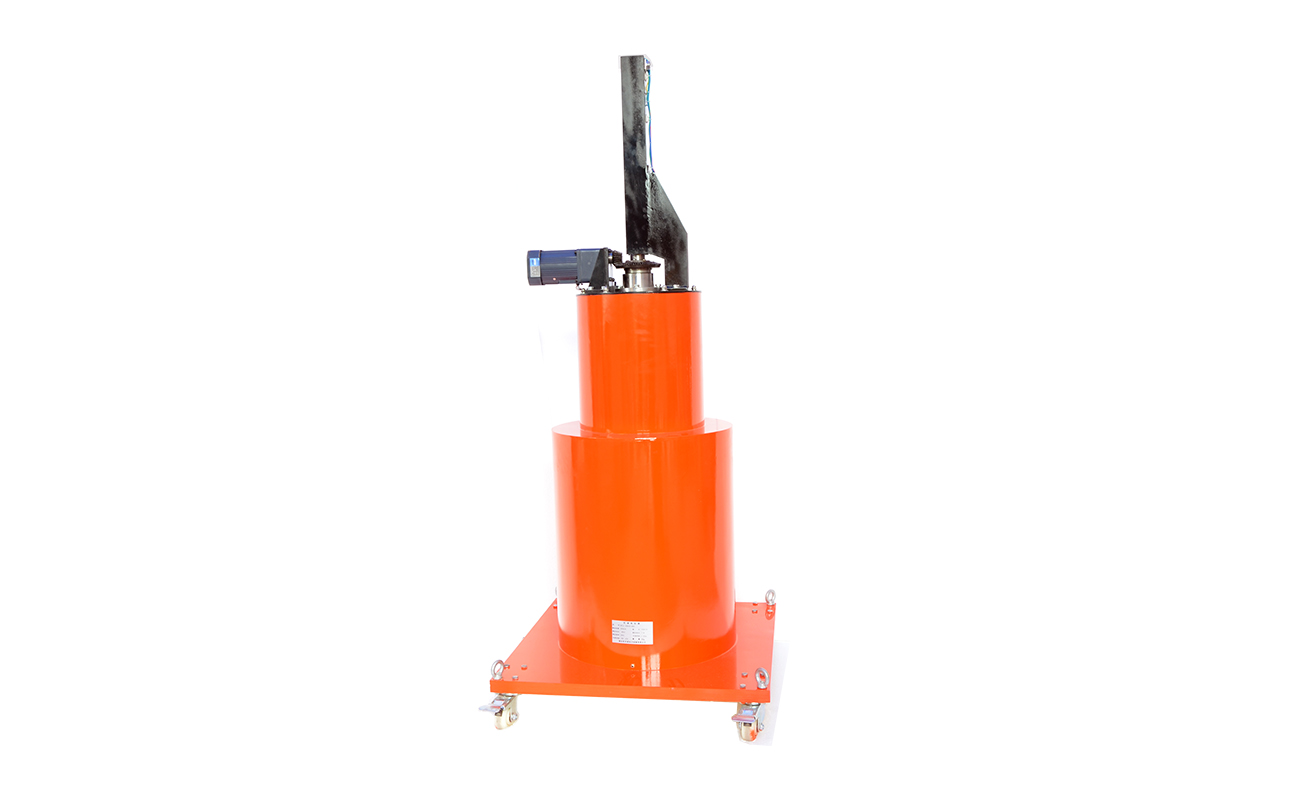

可调电抗器DK(L)-300kVA/30kV 1台
补偿电容器BC-40kV/0.2uF 1台

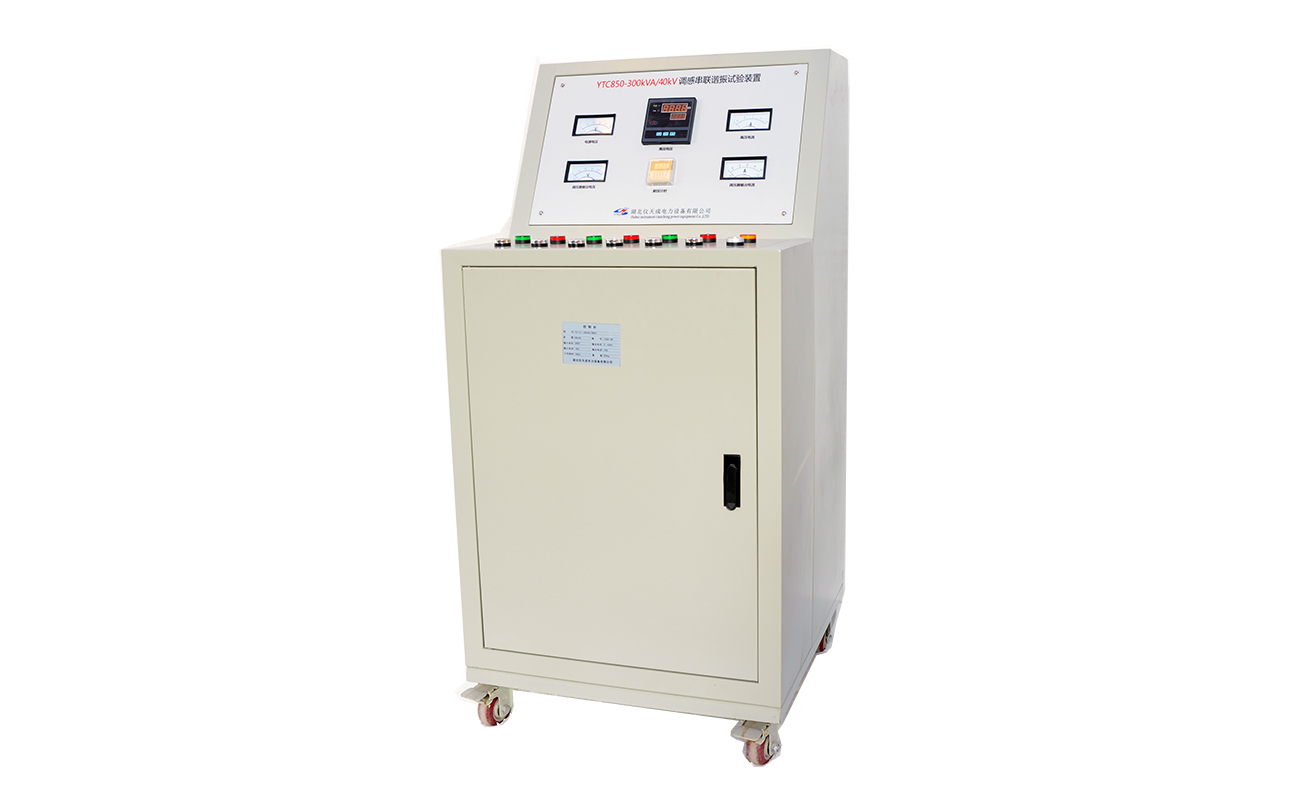

控制台TC-(L)-30kVA/380V 1台
分压器FR-50kV 1台
工频谐振试验的基本原理：
工频谐振有串联谐振和并联谐振两种方式，这两种方式取用电源容量的补偿效果基本相同，达到全补偿后，输入容量都可降为试验输出容量的1/Q以下。
技术参数：
额定容量： 300 kVA 额定频率： 50 Hz
额定电压： 40 kV 额定电流：7.5A
可调电感量范围：18~47H 可调间隙范围:0~320mm
仪天成 YTC850 发电机工频调感式串联谐振耐压试验装置以模块化结构、轻量化设计、优良波形质量、完善保护功能为核心优势，精准解决传统耐压试验设备的诸多痛点，为发电机绝缘性能检测提供高效、安全、可靠的解决方案，是电力行业发电机耐压试验的理想选择，助力电力设备安全稳定运行。
湖北仪天成电力设备有限公司
2026年5月27日
