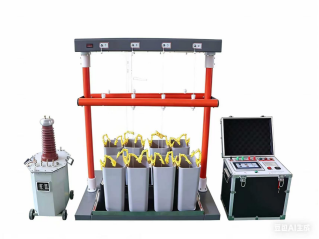

仪天成YTC1103B全自动绝缘手套（靴）耐压装置

仪天成YTC1103B全自动绝缘手套（靴）耐压装置是按照国家电力公司关于颁发《电力安全工器具预防性试验规程》(试行)的通知(国电发[2002]777号)和国家电网公司电力安全工作规程（变电部分）的要求的基础上研发而成。本产品各项指标均符合国标的要求。

一、功能特点

1.自动快捷：采用高细度的电机控制调压器升压过程，根据国标规定试验参数全自动进行耐压试验。试验开始后，仪器自动合闸以国标要求升压速度自动升压，到达预定电压开始计时，并保持试验电压，计时到预置时间后自动降压，到零后自动断电，提示试验结束，同时显示各试品泄漏电流，并显示测试结果；

2.功能全面：全中文界面，工作状态显示，操作简单明了，适用面广；带状态显示，带提醒功能，使用者对设备所处的状态一目了然；全彩工业触摸屏显示操作，所有功能均可通过触屏设定，提高了产品的安全性、可靠性；全数字式调校，摒弃了陈旧的电位器调整方式，现场使用极为方便；直接设定目标电压、泄漏电流、耐压时间，应用自如；

3.智能安全保护：带过电流、过电压保护。保护准确、迅速，可有效保证人员和设备安全。

4.自动脱扣：每路试品均具有分断机构，当任意一路击穿时或超过设定泄漏电流值时，该路试品将自动脱离试验，不影响其它试品进行试验。

5. 高低压分离：泄漏电流采用抗干扰无线传输技术传输回控制箱，极大的保护人身的安全。

6.人机界面友好：仪器采用7寸TFT触摸大屏幕液晶汉字显示，显示信息量大，一屏同时显示试验电压、8路高压泄漏电流、计时时间等参数以及汉字提示内容。

二、技术参数

电源输入电压：220V±10%    50Hz

控制箱输出电压：0-250V

控制箱输出电流：20A

额定输出电压：AC50kV DC70kV

额定输出容量：5kVA

最大量程：19.9mA

泄漏电流带上脱扣系统后量程：≥12mA

电压测量误差：±1% +3个字

泄漏电流测量误差：±1% +3个字

泄漏电流分辨率：0.01mA

数显计时：99分钟自由设定

环境温度：-10℃-40℃

湿度：≤90%RH，不结露、仪器不闪烁

仪天成YTC1103B全自动绝缘手套（靴）耐压装置可以按《电力安全工器具预防性试验规程》要求对绝缘鞋、绝缘手套等安全工器具进行智能化绝缘耐压试验，绝缘靴及绝缘手套耐试验周期为半年，试验过程中不允许击穿，同时绝缘靴绝缘绝缘手套泄漏电流不大于限定值。产品适用于所有与电力相关行业。
