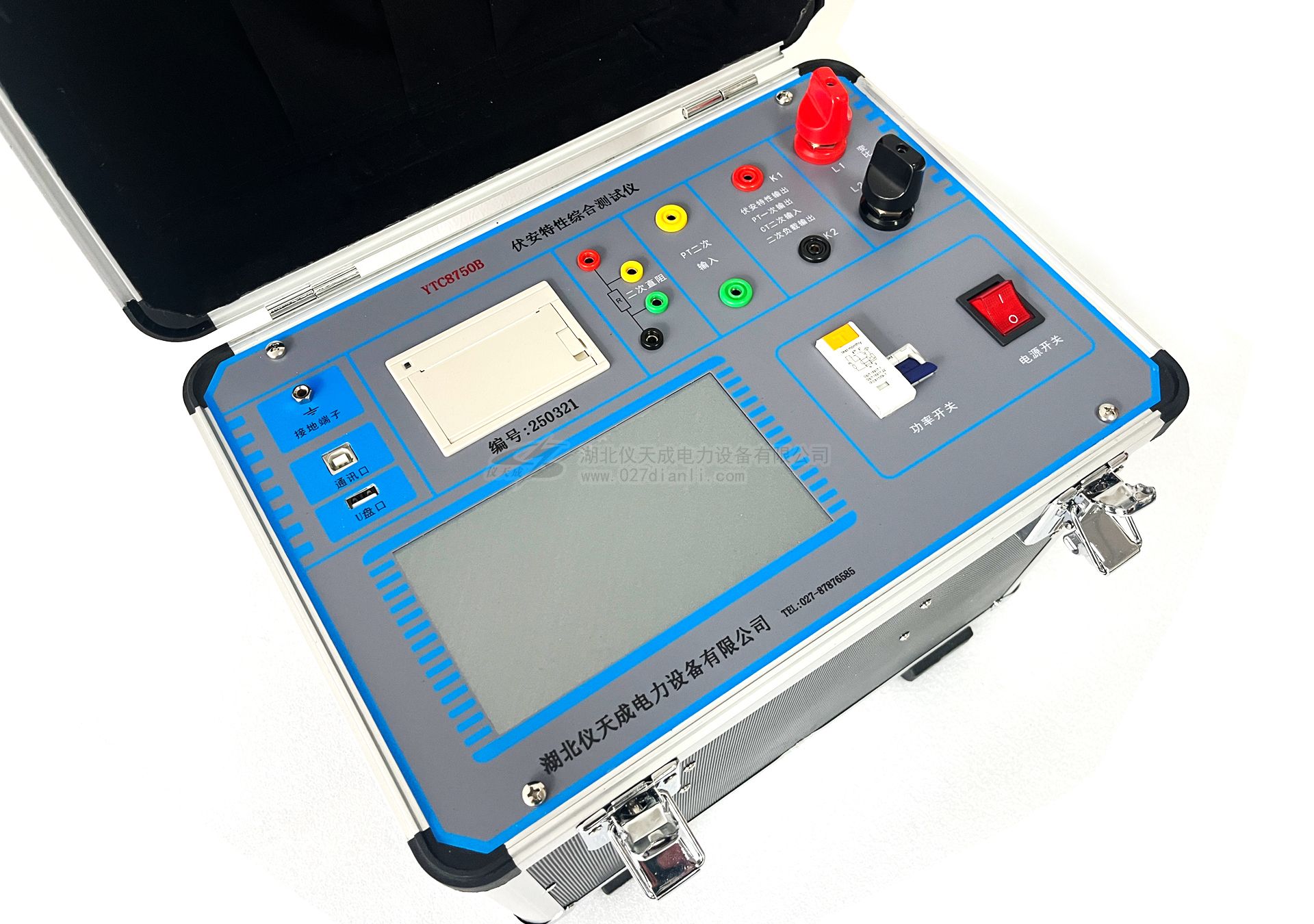

YTC8750B互感器综合特性测试仪

        YTC8750B互感器综合特性测试仪可以完成的试验包括: CT伏安特性试验、PT伏安特性试验,CT极性试验、PT极性试验,CT变比极性试验和PT变比极性试验,自动计算CT的任意点误差曲线等结果参数。        - 支持CT和PT检测        - 自带1000V交流电源和600A大电流源.        - 无需外接其它辅助设备,单机即可完成所有检测项目.
提示:凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。

您可能还需要

产品图文


产品概述

产品介绍:
        YTC8750B互感器综合特性测试仪可以完成的试验包括: CT伏安特性试验、PT伏安特性试验,CT极性试验、PT极性试验,CT变比极性试验和PT变比极性试验,自动计算CT的任意点误差曲线等结果参数。


产品特点:

1、全自动型测试仪:仅需进行简单的数字设定:设定测试电压、电流装置将自动从零逐步升压。测试全过程自动记录数据,并自动地将伏安特性曲线描绘并显示出来,省去手动调压、人工记录、整理、描曲线等烦琐劳动。

快捷、简单、准确、方便。

2、功能强大:可测试CT/PT的:“伏安特性”,“5%、10%和15%误差曲线”,“变比、极性”,“二次直阻”及“二次负载”,“二次回路”,“二次耐压”,退磁功能。内设功能状态说明,无需说明书,极易操作、掌握。

3、输出电压高、容量大:伏安特性试验:220V单机输出电压高达1000V.变比测试:电流输出高达600A。设备电源输出全部为真实电压和电流值,并且波形为标准正弦波,频率为50-60Hz;能够有效模拟互感器的真实状态,符合相关检修规定。 调压分辨率可以达到0.15V。

4、屏幕全汉化图形界面 、旋转鼠标操作:测试时直接显示伏安曲线图,坐标自动缩放,清晰美观,直观方便。

面板自带打印机,可随时打印曲线图及测试数据。操作采用光电旋转鼠标进行。取消面板按键、开关、控制旋钮等各种常规控件。操作非常方便简单,只需左旋、右旋、点击,便可完成所有操作。

5、附加功能多:

5.1、带有大容量存储器,可存储2000组测试数据,数据掉电也不会丢失;

5.2、具有完善的数据查询、浏览、打印、清空等功能。

5.3、拐点自动计算功能,试验数据筛选打印功能。

5.4、背光软件调整功能;自带日期/时间功能。

5.5、带有RS232通信接口,可以通过接口将数据上传至电脑保存、显示编辑、打印。

5.6、带有U盘接口,可通过接口将数据上传至电脑保存、显示编辑、打印。

5.7、单机一体化,重量轻,仅重20Kg,方便携带,便于流动试验。


注:可根据客户要求增减测试功能定制


产品别称:互感器综合测试仪、互感器测试仪、伏安特性综合测试仪、伏安特性变比极性综合测试仪、伏安特性综合测试仪、互感器伏安特性测试仪、互感器伏安变比极性综合测试仪。


技术参数

输入电压输出电压输出最大电流功 率测量精度
CT伏安输出220V0—1000V15A3KVA< 0.5%
PT伏安输出220V0—330V
3KVA< 0.5%
CT变比输出220V0-8V0—600A―――< 0.5%
PT变比输出220V0—1000V――――――< 0.5%
CT 变比测量比值显示:999.9K:5/1< 0.5%
PT 变比测量比值显示:999.9K:100、150、100/3、100/√3< 0.5%
直阻测量测量阻值:0-20Ω< 0.5%
二次通流电流:0-200A   时间:5分钟
二次耐压电压:0-1000V  时间:5分钟
工作温度-10~55℃
工作电压AC220V(±20%)50HZ
测试仪主机体积350×240×270
主机重量20Kg
