串联谐振工频耐压试验装置结构组成和特性点介绍
发表日期 ： 2025/08/20 浏览次数 ：
在我们电力系统中， 工频耐压试验是很重要且常见的试验，其中串联谐振工频耐压试验装置就是一款常见的工频耐压试验装置，那么这款仪器结构组成和特性点是怎样的呢？今天小编主要给大家介绍一下。

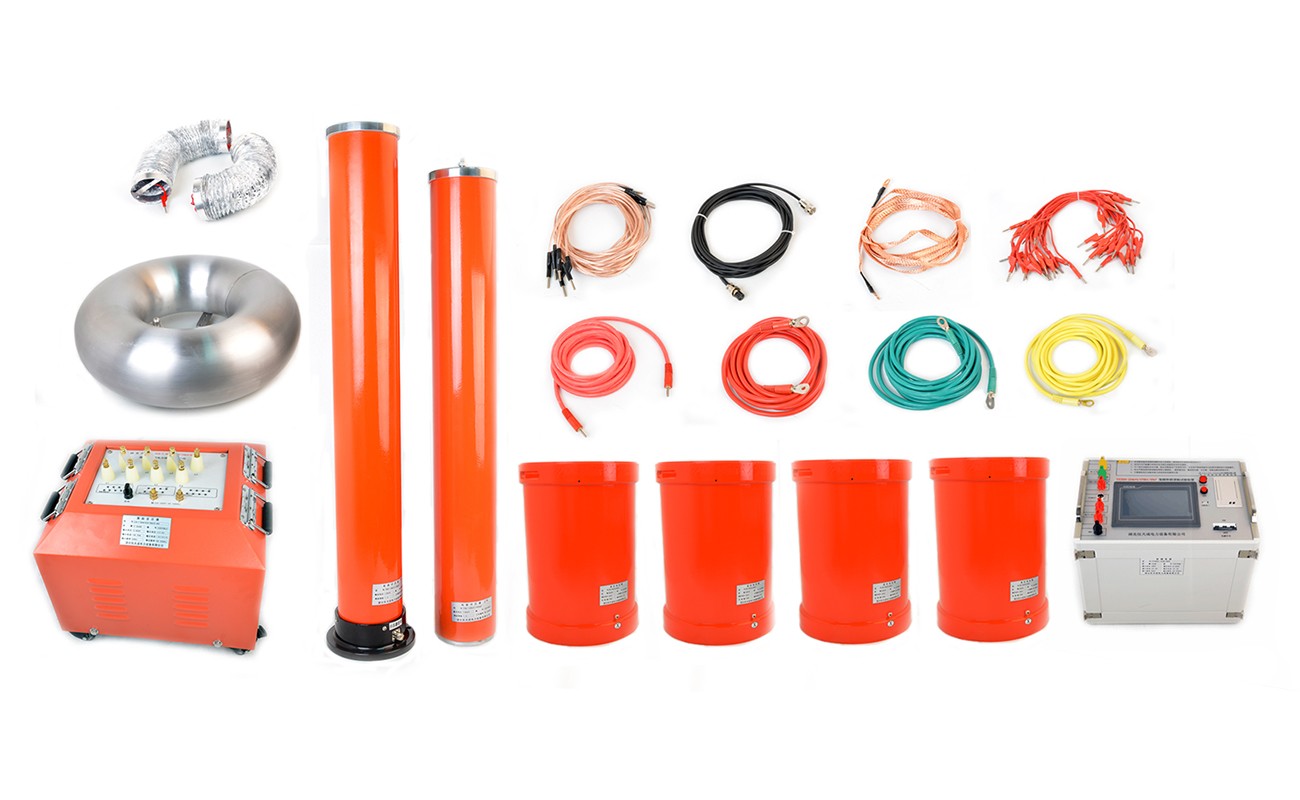

该串联谐振工频耐压试验装置主要由变频电源（主机）、励磁变压器、谐振电抗器及电容分压器构成，特别适用于大容量、高电压电容性试品的交接试验与预防性试验，能为各类电力设备的绝缘性能检测提供可靠支持。其核心特性如下：
1.电源容量需求显著降低：试验过程中所需的电源功率仅为试验容量的 1/Q，大幅减少了现场供电压力，尤其适合电力系统现场试验场景。
2.轻量化设计优势突出：装置整体体积小、重量轻，通常仅为普通试验装置的 1/3-1/5，极大简化了运输与现场布置流程，提升了作业便捷性。
3.波形质量优异且保护可靠：谐振电源的调频及功率元件采用日本进口优质元器件，配合专门设计的谐振式滤波电路，可有效改善输出电压的波形畸变，确保波形正弦度良好，从根本上避免谐波峰值导致试品误击穿的问题。
4.操作灵活且适应性强：变频电源具备完善的保护功能，运行稳定性高；支持全自动（自动调谐、自动升压）、全手动（手动调谐、手动升压）及半自动（自动调谐 + 手动升压、手动调谐 + 自动升压）等多种工作模式，可根据实际需求灵活切换，操作便捷；采用 220V 或 380V 单相电源供电，便于现场取电，适应不同作业环境。
5.配置灵活且扩展能力强：谐振电抗器采用多只组合设计，支持积木式串、并联连接，能满足不同试品的试验参数要求，显著提升了装置的现场适用性。
6.智能化数据管理：配备大屏幕触摸式 LED 液晶彩屏，支持外接鼠标操作，可直观完成各项参数设置；试验结果支持保存、打印、上传及回查等功能，便于数据追溯与分析，提升试验管理效率。
串联谐振交流耐压试验装置主要结构就是分上述几部分了，其被广泛用于电力、冶金、石油、化工等行业，是如今高电压、电容被试品进行工频耐压试验的常客。
