变频串联谐振试验装置相关技术指标说明
发表日期 ： 2025/12/17 浏览次数 ：

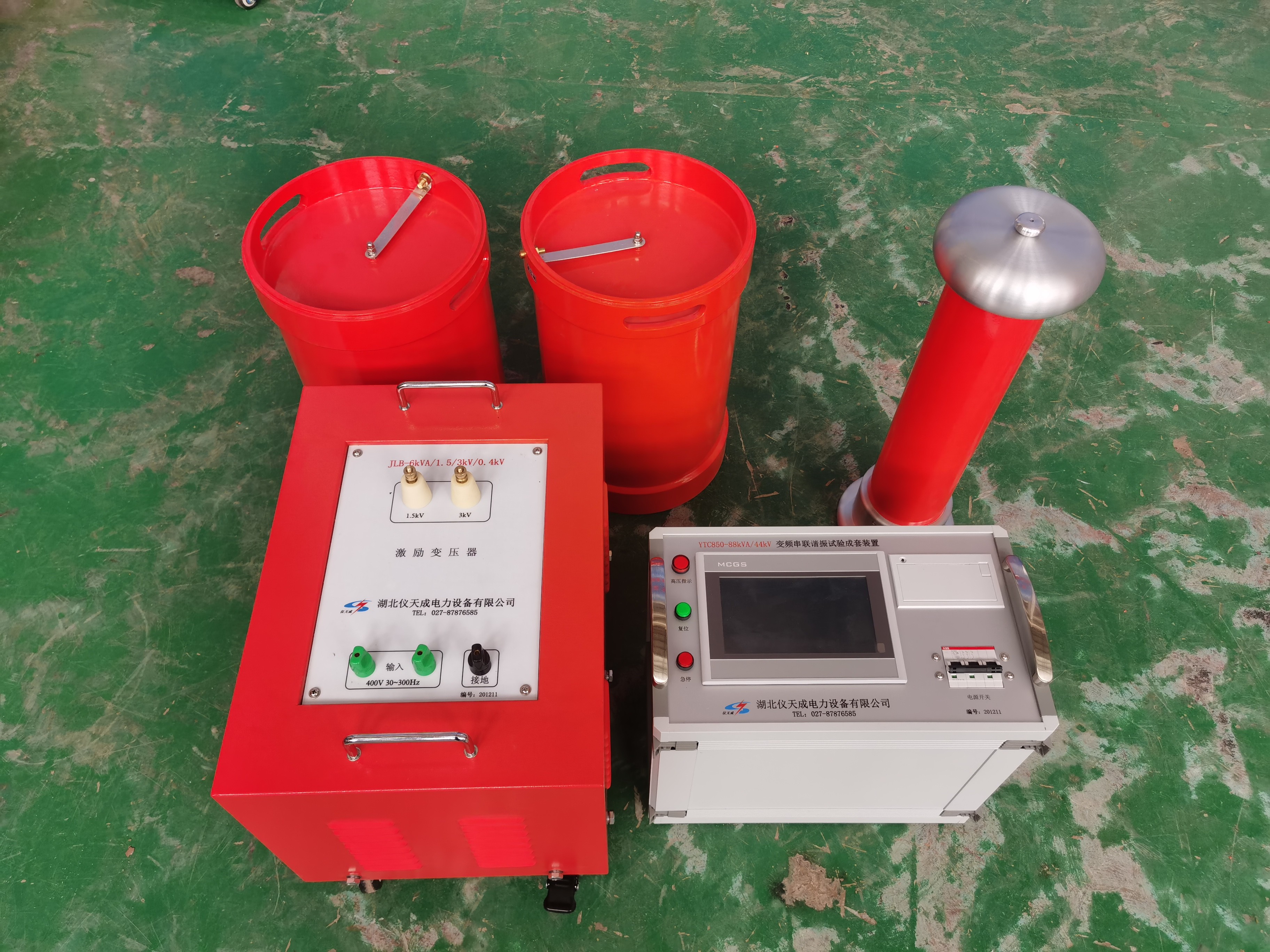

变频串联谐振试验装置作为我们电力系统中重要的高压耐压试验设备，一款这样的设备通常具备很多技术指标，下面就以270kVA/270kV 变频串联谐振试验装置做一个技术指标说明。
1.耐压试验参数：
额定电压 90kV：适用于 35kV 电缆交流耐压试验，工作频率 30-300Hz，试验电压上限 52kV，试验时长 60min。
额定电压 45kV：适用于 10kV 电缆交流耐压试验，工作频率 30-300Hz，试验电压上限 22kV，试验时长 5min。
额定电压 135kV：适用于 110kV 电缆交流耐压试验，工作频率 30-300Hz，试验电压上限 128kV，试验时长 60min。
额定电压 270kV：适用于 110kV 及以下电压等级 GIS 开关交流耐压试验，工作频率 30-300Hz，试验电压上限 265kV，试验时长 1min。
2.输出电压波形畸变率：＜1.0%
3.允许连续工作时间：额定工况下可一次性连续工作 60min
4.装置自身品质因数：Q＞50
5.GIS、开关等设备满负荷试验时品质因数：Q＞20（数值与负载特性相关）
6.输入电源规格：三相 380V 或单相 220V
7.频率调节范围：30Hz～300Hz
8.系统测量精度：1.5%
9.安全保护功能：装置集成过压、过流、零位启动等多重保护功能，保障试验操作安全可控。
调频串联谐振电缆交流耐压试验装置适用范围广，适用于电缆、GIS，开关等变电站设备的交流耐压试验，是我们做高压耐压试验常常会用到的优良设备。
湖北仪天成电力设备有限公司
2025年12月17日
