变压器有载分接开关测试仪带绕组进行测试的方法介绍
发表日期 ： 2026/02/04 浏览次数 ：

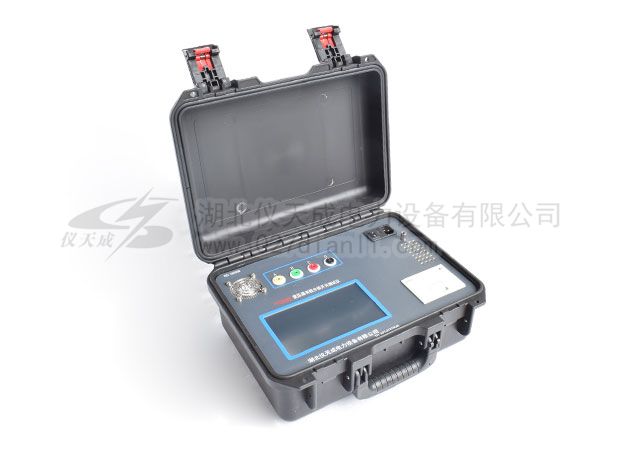

变压器有载分接开关测试仪是一款专门针对各类电力试验变压器有载开关性能开展检测的专用仪器，可精准测量有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性等关键技术参数。那么，该仪器采用带绕组方式进行测试的具体方法是什么？本文将重点围绕这一内容为大家详细介绍。
带绕组测试方法：
1．拆去被测变压器的三侧引线，将非测试端（通常为中压侧、低压侧）分别三相短路接地。将测试钳黄、绿、红、黑依次夹到被测变压器的调压侧（通常为高压侧）套管的 A、B、C 三相和中性点上，然后将测试线另一端黄、绿、红、黑线分别接在仪器的 A、B、C、N 端子上。下图为不同类型变压器接线方式：

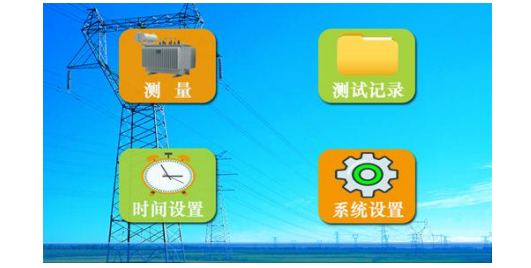

2．确认以上接线无误后，开机，仪器自检后进入以下界面，如下图：
按测量进入以下界面，如下图：

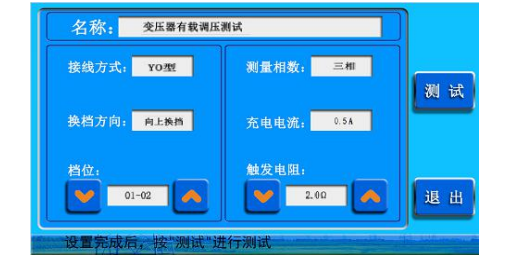

名称：试品名称（最长可输入16 个汉字）换挡方向：设置向上换挡，还是向下换挡 测量相数：设置单相测量、三相测量 接线类型：设置 YO 型、Y 型、△型 充电电流：选择 0.5A、1.0A 两个电流档位，测量范围：1.0A（1Ω～20Ω）0.5A（5Ω～40Ω）档位：00-95 触发电阻：预判要测试的过渡电阻值，选择合适的触发电阻，为了测量精确尽量使触发电阻值为过渡电阻值的 1/2 左右。
点击相应的输入框，修改相应的项目，设置完毕后，按“开始测试”，即可进入测试状态。
变压器有载分接开关检测设备解决了目前电力变压器有载分接开关测量方法落后的问题，其可在电力设备预防性试验及变压器大修中及时诊断出有载分接开关的潜在故障，对提高电力系统运行的可靠性具有重要意义。
