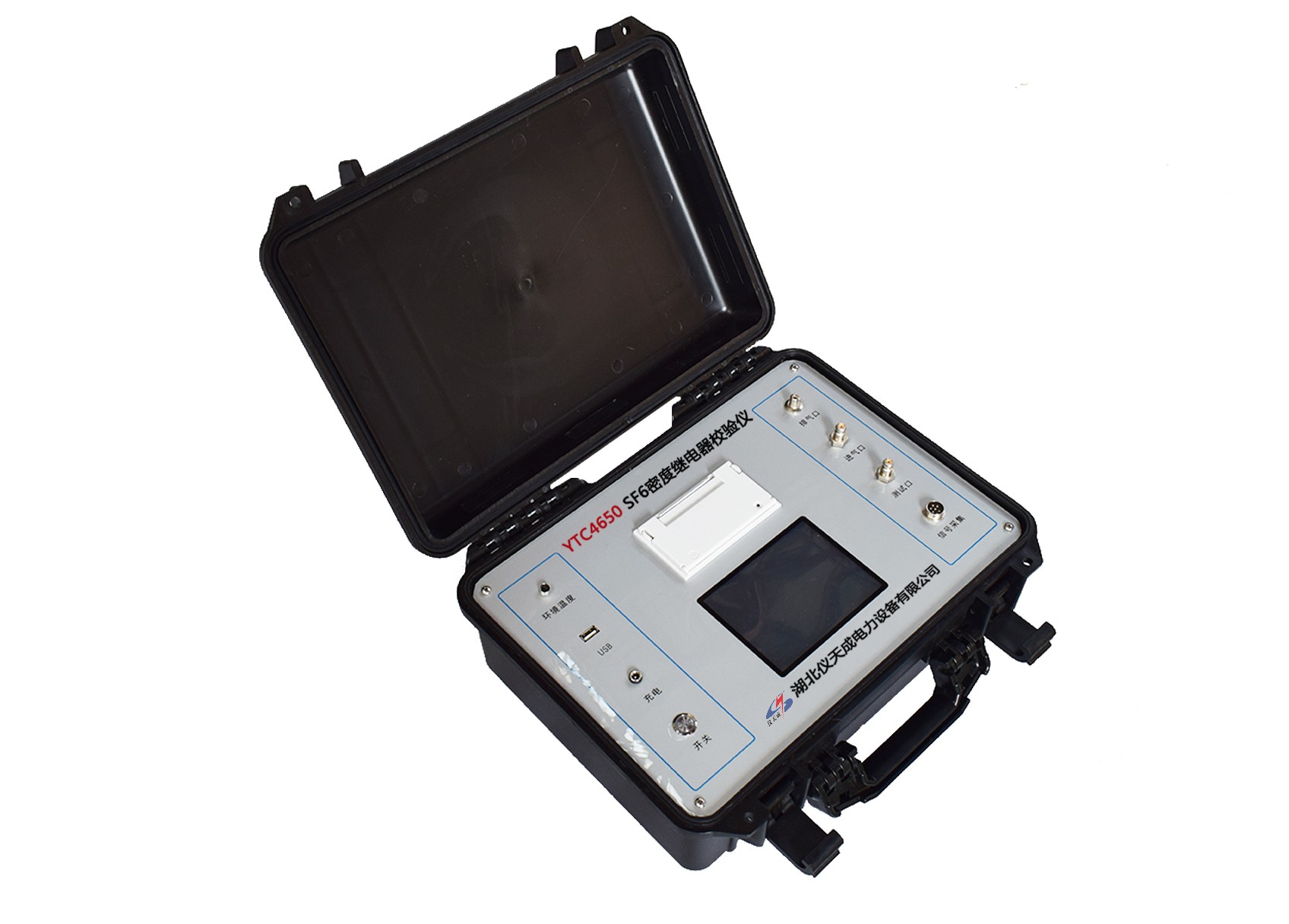

SF6密度继电器校验仪：针对各种SF6密度继电器进行校验的便携仪器
发表日期 ： 2026/03/18 浏览次数 ：
SF6气体作为一种绝缘性能优异、灭弧效果突出的特殊气体，广泛应用于高压开关设备、变压器等电力核心设备中，而SF6密度继电器作为监测SF6气体密度的关键部件，其运行精度直接关系到电力设备的安全稳定运行，一旦校验失准，可能引发设备故障、气体泄漏等安全隐患。为此，SF6密度继电器校验仪应运而生，它是一款专门针对各类SF6密度继电器设计的便携校验设备，能够精准完成继电器的压力、温度补偿、动作值等关键参数校验，为电力设备运维提供可靠的技术支撑。
在封闭容器中，一定温度下的SF6气体压力可代表其密度。为实现校验标准的统一，行业内习惯将20℃时SF6气体的压力作为标度值。因此，在现场校验过程中，无论环境温度如何变化，测量所得的压力值都需换算为对应20℃时的压力值，以此准确判断SF6密度继电器的性能。而SF6密度继电器校验仪可自动完成这一换算过程，既保证了校验结果的准确性，又具备操作灵活、使用便捷的优势。
仪器组成包括：主机1台、仪器手提箱1只、储气瓶1只、转接接头1套、充气连杆1根、测试管道2根（含1米钢瓶管1根、4米测试管1根、双头自封快插头、透明尼龙管）、测试连线1根（为双航空插头6米软线）、连线转接头2个（为航空对接头，可根据不同接口灵活选换）、充电电源线1根、O型圈1套、打印纸1卷、出气管6米、鳄鱼夹1个、专用插头1个、自封快插头1个、透明尼龙管1个。
功能特点：1. 本校验仪采用高速单片机为核心的测控系统，自动化程度高、重复性好且可靠性强；2. 可兼容测试相对压力和绝对压力两种类型的继电器；3. 配备进口5.7寸真彩大屏幕液晶，人性化操作界面设计，操作简单便捷；4. 能够自动采集信号，完成对SF6密度继电器的触点电阻测量；5. 具备数据存储功能，可存储40组测试数据，同时拥有掉电数据保护功能，便于后续查询测量数据；6. 支持通过USB接口将测试数据上传至PC机，并自动生成专用测试数据表格；7. 可对常温压力表和密度表进行校验，且能以报表形式打印测试结果；8. 仪器管路均采用快速接头设计，连接便捷高效；9. 内部集成时钟功能，支持在线修正时钟；10. 自带校验功能，可有效确保仪器自身的校验精度；11. 采用高精度压力传感器和世界先进的压力控制元件，保障测量准确性；12. 配备多种开关过滤接头，进一步提升操作使用的便捷性；13. 具备继电器触点不带电测试功能，当触点不带电时，仪器内部可提供DC24V电源，选择该电源模式可确保触点在有油膜的情况下，信号依然能够可靠采集。
技术参数：1. 测量方式：自动测量；2. 工作电源：AC220V±10% 50Hz，同时内置电池，适配不同使用场景；3. 测量精度：0.2级；4. 显示方式：5.7寸真彩液晶显示；5. 测量范围：0～1.0Mpa；6. 压力显示分辨率：0.0001Mpa；7. 测量压力类型：支持绝对压力和相对压力；8. 触点电阻测量精度：±0.5%；9. 触点电阻测量范围：0-10Ω；10. 触点电阻分辨率：0.01Ω；11. 测量触点电压：DC24V；12. 温度采集方式：支持自动和手动两种模式；13. 仪器使用温度：-30～60℃，其中最佳使用温度为5～50℃；14. 存储容量：1000组；15. 打印方式：热敏打印。
六氟化硫密度继电器校验仪以其便携性、通用性和精准性，完美适配各类SF6密度继电器的校验需求，无需复杂的现场安装调试，即可快速完成校验作业，有效规避因继电器失准带来的安全风险，降低运维成本、提升工作效率。它不仅是电力运维人员的得力工具，更是保障SF6电力设备长期安全、稳定、高效运行的重要保障，为电力系统的安全运维筑牢基础。
湖北仪天成电力设备有限公司
2026年3月18日
