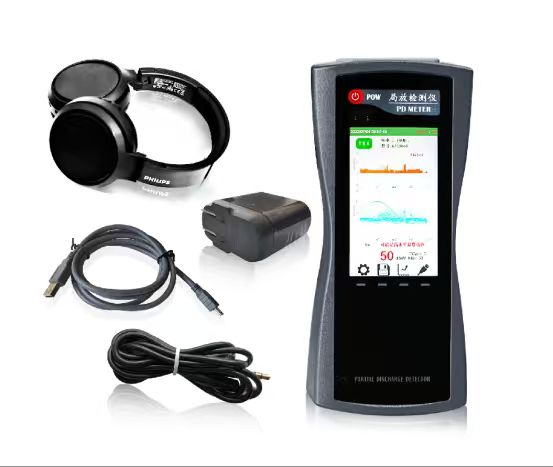

仪天成YTC9100手持式地电波局部放电检测仪

仪天成YTC9100手持式地电波局部放电检测仪本产品用于高压开关柜、环网柜、变压器、GIS、架空线路、电缆终端、电缆分支箱等设备的绝缘状态检测与评估。

一、工作原理

YTC9100手持式局部放电测试仪可广泛应用于电力系统的局放检测，包括高压开关柜、环网柜、电压/电流互感器、变压器(包括干式变压器)、GIS、架空线路、电缆等设备的绝缘状态检测，通过以下几项指标来衡量电气设备的放电程度：

局部放电强度检测：通过测量 1 个工频周期内的放电信号，根据放电脉冲序列中最大值（dB）来表征局部放电的强度。

局部放电频度检测：通过测量 1 个工频周期内的放电信号，提取放电脉冲并根据放电脉冲数量来表征局部放电的频度。

二、产品特点

☀ 配置不同传感器实现几乎所有的高压电气设备的局部放电检测；

☀ 提供时域波形、PRPD、PRPS等多种放电图谱，实现不同放电类型的分析；

☀ 人性化的人机界面方便不同设备的数据管理；

☀ 内置超声波传感器和暂态地电压(以下简称TEV)传感器，可外接变压器、GIS、架空线路、电缆等专用传感器；

☀ 采用非侵入式检测方式，测试过程中无需停电，无需额外配置高压源，比传统的脉冲式局部放电检测仪使用更加方便；

☀ 测试带宽范围为30kHz ~ 2.0GHz，适用各种频段的检测原理；

三、技术参数

TEV 测量

测量范围：0-60 dBmV

分辨率：1dB

精度：±1dB

每周期最大脉冲：1400

测量频带：3~100MHz

AE 测量

测量范围:-6dBμV 至 68dBμV

分辨率:1dB

精度:±1dB

频率范围:20~200 kHz

AA 测量

测量范围:-6dBμV~68dBμV

分辨率:1dB

精度:±1dB

传感器中心频率:40 kHz

UHF测量

检测频段:300~2000MHz

测量范围:0-60 dBmV

灵敏度:＜1dBm

传感器频段:300~2000MHz

HFCT 测量

传感器传输阻抗:5mV/mA

检测频率:1～30MHz

灵敏度:≤50pC

硬件

外壳：ABS

显示：4.0 寸RGB液晶屏 分辨率800*480

采样精度：12bit

同步方式：内同步、外同步

连接器：USB 接口(兼充电器输入)

3.5mm 立体声耳机插孔

外部传感器输入接口 无线 wifi（选配）

耳机：最小 8 欧姆

SD 卡：标配 16G ~ 64G

内置电池：3.7V/5000mAh 锂电池

工作时间：约 6 小时

充电器 ：AC 90-264V 或 DC 5V

使用温度：-20 ~ 50℃

湿度：20-85% 相对湿度

体积、重量： 210*100*35(mm) 0.4KG(主机)

仪天成YTC9100手持式地电波局部放电检测仪广泛用于发、配电企业、铁路系统、石油化工供电系统、航空航天检测领域、自动化检测领域。
