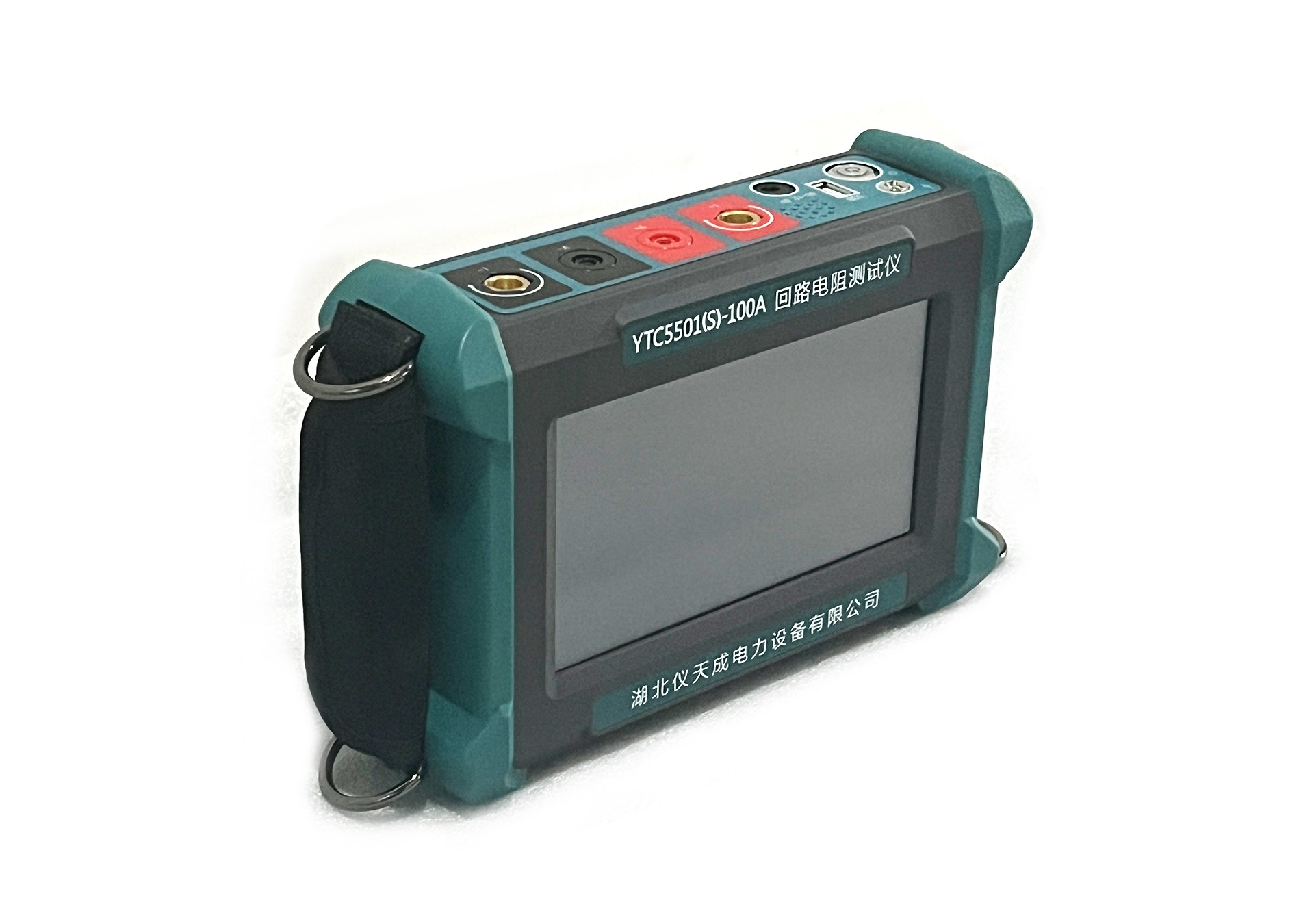

仪天成YTC5501（S）-100A 手持式回路电阻测试仪相关介绍

一、仪器面板功能介绍

1. 接地端：设备作业全程需确保可靠接地，保障测试安全与设备稳定运行。

2. 电源开关：整机电源控制按键，用于设备开机、关机操作。

3. USB接口：可外接U盘设备，用于存储、导出设备历史测试数据，方便数据留存与溯源。

4. 供电接口：设备外接充电供电专用接口，适配专用充电设备完成补电。

5. 喇叭孔：设备语音播报出声位置，测试过程中请勿遮挡，避免影响结果播报。

6. 接线端子：为设备电流输出线、电压测试线专用连接端口，测试作业前必须规范接线、确认接线无误，杜绝接线故障影响测试精度。

7. 显示器：采用触控液晶显示屏，是设备操作、数据显示的核心交互界面，支持触控操作，操作便捷。

二、产品主要特点

1. 配备7寸高亮彩色液晶显示屏，画面显示清晰通透，人机交互界面简洁友好，支持强光环境下清晰可视，适配户外现场作业场景。

2. 设备搭载高速主控芯片，智能化、自动化程度高，简化测试操作流程，上手简单、作业高效。

3. 最大测试输出电流可达100A，测试响应速度快，测量数据精准，可满足高精度回路电阻检测需求。

4. 多重安全防护功能齐全，内置过流、短路、过热多重保护机制，设备运行安全性、稳定性极强。其中过热保护针对电池及功率器件，保护阈值为70℃；配备电池过放保护，当电池剩余电量仅剩一格时，设备自动启动保护模式，锁定全部测试功能，避免电池损坏。

5. 内置大容量非易失性存储器，可储存512组测试数据，支持本机随时查阅、外接U盘导出数据，数据留存便捷。

6. 搭载高精度实时时钟，可精准显示设备运行时间、记录测试时间，便于作业台账整理。

7. 标配U盘数据存储功能，适配现场大批量数据归档、传输需求。

8. 自带智能语音播报功能，单次测试完成后，设备将自动播报测量结果，无需紧盯屏幕，提升作业效率。

三、核心技术指标

1. 测试电流：支持50A、100A两档可调

2. 测试量程：50A档位为5μΩ～25mΩ；100A档位为5μΩ～10mΩ

3. 最小分辨率：0.01μΩ

4. 测量时长：50A档位支持5s、10s、30s、60s、快速模式可选；100A档位支持5s、10s、30s、快速模式可选

5. 测量精度：±(示值×0.5%+0.2μΩ)

6. 工作温度：-10℃～50℃

7. 工作湿度：≤90%RH，无结露环境

8. 供电方式：内置锂电池，标准充电电压DC12.6V

9. 设备尺寸：235mm×165mm×75mm

10. 设备重量：2.0kg

从设备出厂校验到电网日常运维，该手持式接触电阻测试仪凭借精准测温测阻、机身轻量化、内置长效锂电池等多重优势，适配变电站、开关柜厂等多场景使用，是电气试验人员现场回路检测的常用优选仪器。

湖北仪天成电力设备有限公司
2026年6月3日
