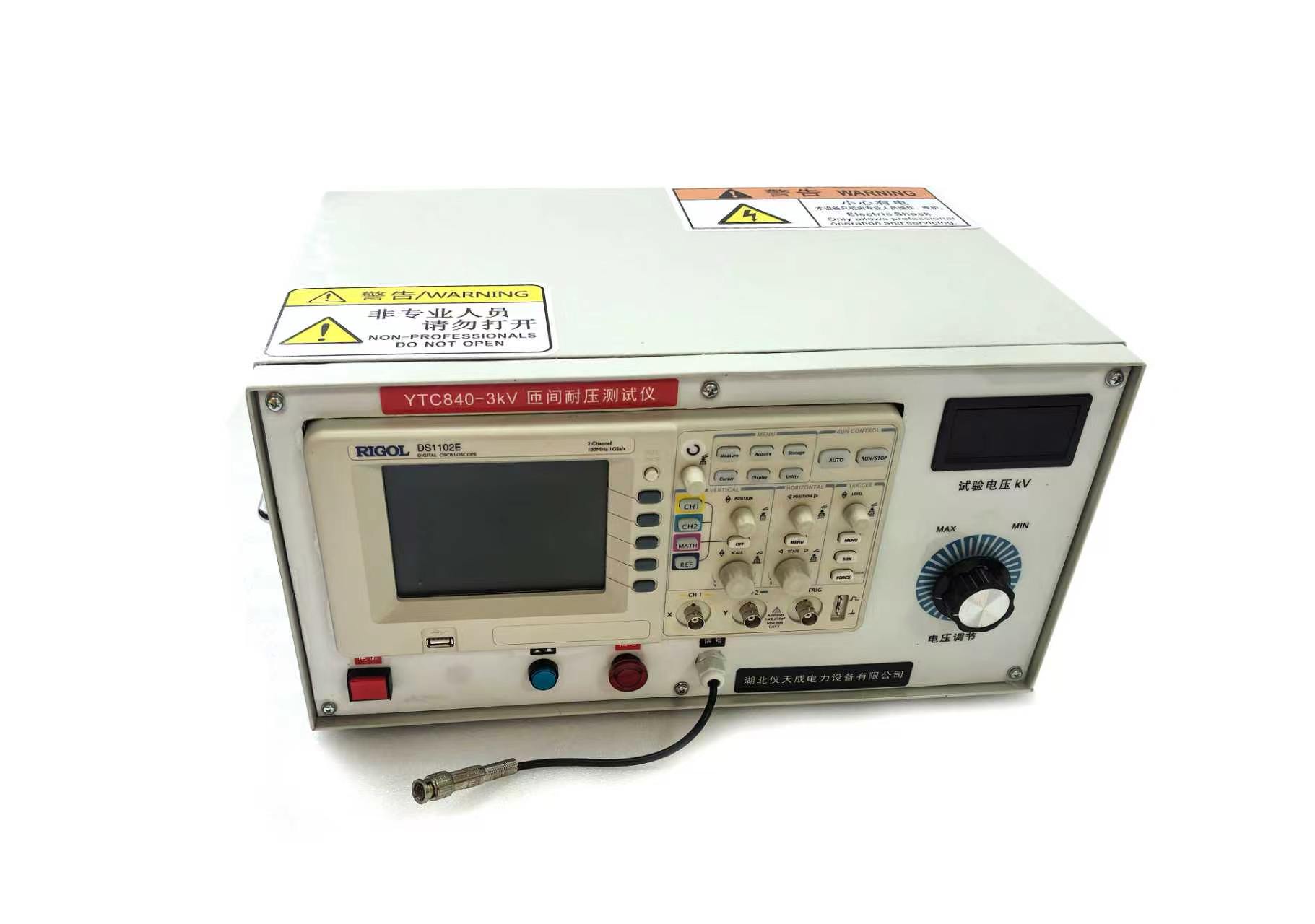

仪天成YTC840-3kV 匝间耐压测试仪

仪天成YTC840-3kV 匝间耐压测试仪是采用脉冲波形比较法,以高压冲击波对二线圈或绕组进行过电压的模拟检测,并由示波器来判别二绕组波形差异的一种测试仪器。它不但能迅速、正确地判断线圈或绕组匝间绝缘电晕放电、局部或相间短路、开路、接线嵌线错误、线圈平衡等各类故障，现已在相关行业得到广泛的使用。

一、注意事项

★  仪器的电源必需可靠接地，严禁在没有接地线的情况下，进行高压测试。因为数千伏的高电压会使外壳带高压电，危害人身安全，和损坏低压控制电路，仪器的接地输出端子在仪器背部的左下方，需要用铜导线与接地线连接。

★  仪器发生故障需维修时，应由专业人员进行维修，仪器开箱维修时，需先用接地线对高压电容器放电后方可进行，以免受到电击。

二、名词解释

■  参照电机（线圈）：

可挑选任意一个电机（线圈）,与多个同一规格被测电机（线圈）进行比较，如果显示屏显示波形都重合,该电机（线圈）即可作为参照电机（线圈）；

■  被测电机（线圈）：

测试前不知道线圈是否存在匝间绝缘问题的电机（线圈）；

■  电机（线圈）连接：

常见的电机（线圈）连接方式为与单相电机（线圈）的连接以及与三相电机的连接；

单相电机（绕组）：红夹—黄夹（接地线）接单相电机（线圈）；

三相电机：将红夹—黄夹（接地线）接U-V相并保存波形，然后于U-W相、W-V相测试波形进行比较；

■  故障判别：

当示波器显示屏显示被测线圈的波形与参照线圈不重合或抖动时，表示被测线圈有故障，一般测试只需2~3秒即可完成一组电机（线圈）的测试；

■  匝间耐压仪测试中常见故障：

匝间短路、匝间开路、线圈电晕放电，局部短路、接线错误、线圈平衡等；

三、技术参数

●  波前时间：0.1 ~ 0.5µs

●  极　　性：负极性

●  峰值显示电压：0.2 ~ 3 kV（连续可调）

●  仪器输出：单高压回路

●  最大输出能量：1J

●  显示配置：配彩色数字存储示波器，可快速度判别电机相的故障。

●  绝缘电阻：电源输入端对机架的绝缘电阻大于等于20M欧姆；

●  介电强度：电源输入端对机架能够承受1500V/50HZ  1min 耐电压试验，无飞狐，无击穿现象；

●  工作电源：220V ± 5 % 50Hz

●  功    耗： <1000 VA

●  外型尺寸（宽、高、深）：450×350×280（mm）

●  重    量：35 kg

仪天成YTC840-3kV匝间耐压测试仪适用于额定电压660V及以下微电机、中小型电机、直流电机的绕组匝间绝缘检测；也可用于变压器绕组、电器线圈绕组的匝间绝缘检测。
