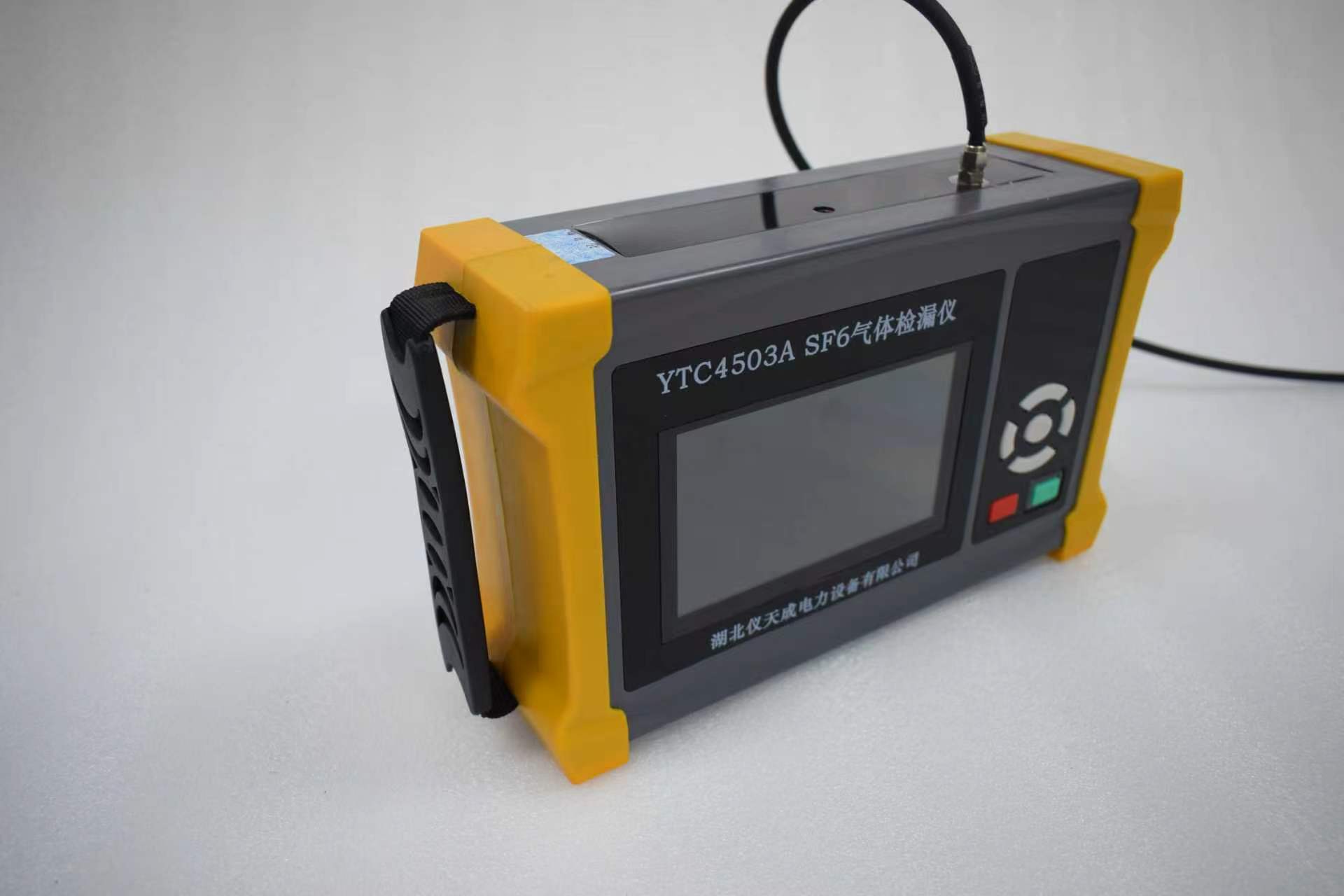

仪天成YTC4503A SF6定量检漏仪

仪天成YTC4503A SF6定量检漏仪适用于电力、铁道、电器制造、化工、消防器材以及原子物理科研等部门对充有六氟化硫气体的设备、容器进行泄露检测，快速准确的进行六氟化硫气体定性、定量测量和分析。同时也适合于SF6高压开关厂作为SF6电器设备及出口产品的配套仪器。

一、执行标准

YTC4503A SF6定量检漏仪引用下列标准，通过引用标准中的相关条文构成本标准的条文。由此规定了本设备的技术要求、验收规则、检验方法、适用范围、包装要求、标志、运输及储存。

1、DL/T 639-1997 六氟化硫电气设备运行、试验及检修人员安全防护细则

2、GB11023-89高压开关设备六氟化硫气体密封试验方法

3、DLT846.6-2004 六氟化硫气体检漏仪

4、国电公司72号附件3[1999] 高压开关设备质量监督管理办法

5、GB/T 17626 电磁兼容试验和测量技术

6、GB/T 2423电工电子产品环境试验

7、DL/T596电力设备预防性试验规程

8、GB/T 6388 运输包装收发货标志

二、产品特点

采用国际先进的泵吸式，NDIR单光束双波长红外测量技术，检测灵敏度高、准确稳定；

采用高精度数字处理技术，以及独特的漂移控制及温度补偿电路，抗干扰能力强；

具备电池低电量、传感器故障、检测过程中超量程等全功能自检功能；

采用彩色大屏幕点阵式液晶显示、全中文菜单式功能管理；

检测过程实时显示检测数据，同时具备动态波形曲线分析图；

屏幕显示报警数值及曲线显示，采用蜂鸣器报警方式；

具备自校准功能；

大容量可充电锂电池，连续工作时间大于5小时；

时钟万年历功能；

体积小巧，便于手持测量；

具备20000条数据、波形存储功能，以及翻阅查询功能；

三、技术参数

1测量方式:NDIR单光束双波长红外测量技术

2测量范围:0～12000ppm 分辨力:1ppm 精度:±（2%+5d）

3重复性能:＜2%

4气泵抽取速度:0.4L/min

5持续工作时间:不低于5小时

6仪表启动预热时间:≤10秒

7响应时间:小于3秒

8恢复时间:小于3秒

9充电适配器规格:DC5V/1A

10浪涌（冲击）抗扰度:±1.2kV

仪天成YTC4503A SF6定量检漏仪通过检测SF6气体浓度值，根据用户设定浓度阀值进行声光报警，以及检测数据变化趋势图等多种方式，准确的查找SF6气体泄露点，对于SF6设备检修带来极大便利。
