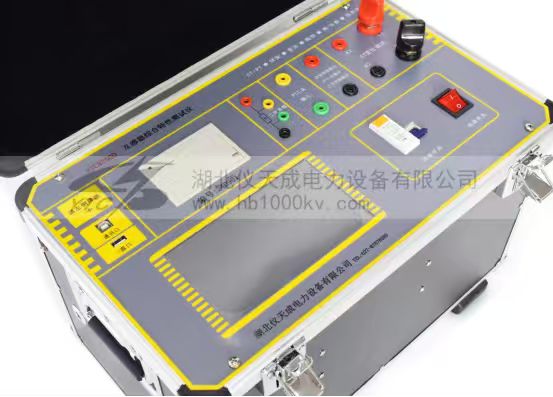

仪天成YTC8750D互感器综合特性测试仪

仪天成YTC8750D互感器综合特性测试仪设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。

一、产品简介

YTC8750D互感器综合特性测试仪仅需进行简单的数字设定：设定互感器的额定参数。仪器将全过程自动记录数据，并自动将变比极性、伏安特性曲线等计算并显示出来，省去换线、手动调压、人工记录、整理、描曲线等烦琐劳动。使用极为简单的操作和接线方法以实现互感器的测量，极大的降低了工作强度和提高了工作效率，方便现场开展互感器的测量工作；快捷、简单、精确、方便。

二、功能特点

1.可测试CT/PT的：“伏安特性”，“5％、10％误差曲线”，“变比、极性”，“角差、比差”，“二次直阻”及“二次负荷”，“二次回路”，“二次耐压”和退磁功能。

2.测试满足GB1208、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。

3.7寸彩色触屏自带中文输入法，可输入中文编号。

4.界面友好美观，全中文图形界面，面板自带打印机，可随时打印曲线图及测试数据。

5.带有大容量存储器，可存储4000组测试数据，数据掉电永不丢失；

6.试验完毕后将数据存入U盘，可以在电脑端用软件进行数据分析，并生成WORD报告。

7.具备联机功能，可通过电脑控制仪器进行试验。

8.拐点自动计算功能；具有完善的数据查询、浏览、打印、删除功能；自带日期/时间功能。

9.单机一体化，重量轻，仅重26Kg，方便携带，便于流动试验。

三、技术参数

测试用途：保护和计量类CT、保护类PT

输入电源

电压：AC220V/±10%

频率：50Hz/±10%

最大功率：5KVA

CT伏安

最大电压：0~2500V/3000V(选配)

最大电流：20A

精度：±0.5%

CT变比

最大电流：0-600A/1000A(选配)

最大电压：0-7V

精度：±0.5%

PT伏安

最大电压：安全设限：0~500V

最大电流：20A

精度：±0.5%

PT变比

最大电压：0~2500V/3000V(选配)

精度：±0.5%

比差

精度：±0.5%

相位

精度：±3min

直阻测量

范围：0~20Ω

精度：0.5%

一次通流

范围：0~200A/5分钟

二次耐压

范围：0~2500V/5分钟

仪天成YTC8750D互感器综合特性测试仪仅需进行简单的数字设定：设定互感器的额定参数。仪器将全过程自动记录数据，并自动将变比极性、伏安特性曲线等计算并显示出来，省去换线、手动调压、人工记录、整理、描曲线等烦琐劳动。
