仪天成YTC850-135kVA/108kV变频串联谐振耐压试验装置

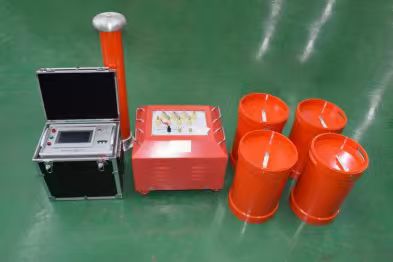

仪天成YTC850-135kVA/108kV变频串联谐振耐压试验装置适用于10kV、35kV等电缆的交流耐压试验，变频串联谐振耐压试验是利用电抗器的电感与被试品电容实现电容谐振，在被试品上获得高电压、大电流。电缆交流耐压试验装置主要由变频电源（主机）、励磁变压器、谐振电抗器、电容分压器组成。

一、被试品对象及试验要求

根据国家电力试验最新相关规程和有关产品设计标准，我公司推荐变频谐振试验装置，通过电抗器串、并联组合满足以下设备交流耐压试验要求：

1、35kV/300mm2电缆1km的交流耐压试验，电容量≤0.1945uF，试验频率30-300Hz，试验电压52kV，试验时间60min。

2、10kV/300mm2电缆2.5km的交流耐压试验，电容量≤0.938uF，试验频率30-300Hz，试验电压22kV，试验时间60min。

3、35kV开关、互感器的交流耐压试验，试验频率30-300Hz，试验电压不超过95kV，试验时间1min。

4、35kV/630mm2电缆0.6km的交流耐压试验，电容量≤0.152uF，试验频率30-300Hz，试验电压52kV，试验时间60min。

5、10kV/630mm2电缆1.8km的交流耐压试验，电容量≤0.917uF，试验频率30-300Hz，试验电压22kV，试验时间60min。

二、装置主要技术参数及功能

1.额定容量：135kVA；

2.输入电源：单相220或三相380V电压，频率为50Hz；

3.额定电压：27kV；54kV；108kV；

4.额定电流：5A；2.5A；1.25A；

5.工作频率：30-300Hz；

6.装置输出波形：正弦波

7.波形畸变率：输出电压波形畸变率≤1%；

8.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

9.温    升：额定负载下连续运行60min后温升≤65K；

10.品质因素：装置自身Q≥30(f=45Hz)；

11.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

12.测量精度：系统有效值1.5级；

三、设备遵循标准

GB50150 2006         《电气装置安装工程电气设备交接试验标准》

DL/T474.4-2006       《现场绝缘试验实施导则－交流耐压试验》

DL/T596-1996         《电力设备预防性试验规程》

GB/T16927.1-2-1997   《高电压试验技术》

DL/T1015         《现场直流和交流耐压试验电压测量系统的使用导则》

GB/T311.1-1997 《高压输变电设备的绝缘与配合》

GB10229-1988         《电抗器》

GB1094.3-2003        《电力变压器》

GB191-2000          《包装储运图示标志》

JB/T9641-1999       《试验变压器》

IEC 358(1990)        《耦合电容器和电容分压器》

GB4793-1984          《电子测量仪器安全要求》

GB/T3859.2-1993    《半导体变流器  应用导则》

GB/T2423.8-1995    《电工电子产品基本环境试验规程》

DL/T849.6-2004  《电力设备专用测试仪器通用技术条件第6部分：高压谐振试验装置》

仪天成YTC850-135kVA/108kV变频串联谐振耐压试验装置被广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。
