仪天成YTC630G-F 手持式电缆综合探测仪的组件组成和特性概述
发表日期 ： 2026/09/09 浏览次数 ：
地下电力电缆运维与管线普查工作中，电缆路径查找、电缆识别、接地故障定位长期面临工况复杂、干扰强、多线缆混杂等难题。仪天成 YTC630G-F 手持式电缆综合探测仪集多类检测功能于一体，依靠模块化组件搭配与优良信号处理能力，实现带电 / 停电电缆识别、管线埋深探测、接地故障查找等一体化作业。下文对该仪器的组件组成与核心特性进行概述。
YTC630G-F 电缆综合探测仪是一款高性能、多功能的电缆路径识别探测设备，集成管线路径探测、电缆识别、管线接地故障排查、GPS 测绘、远程控制等多项实用功能，可全面满足各类地下管线、电缆的检测与定位需求，适用场景广泛、探测精度高、抗干扰能力优异。

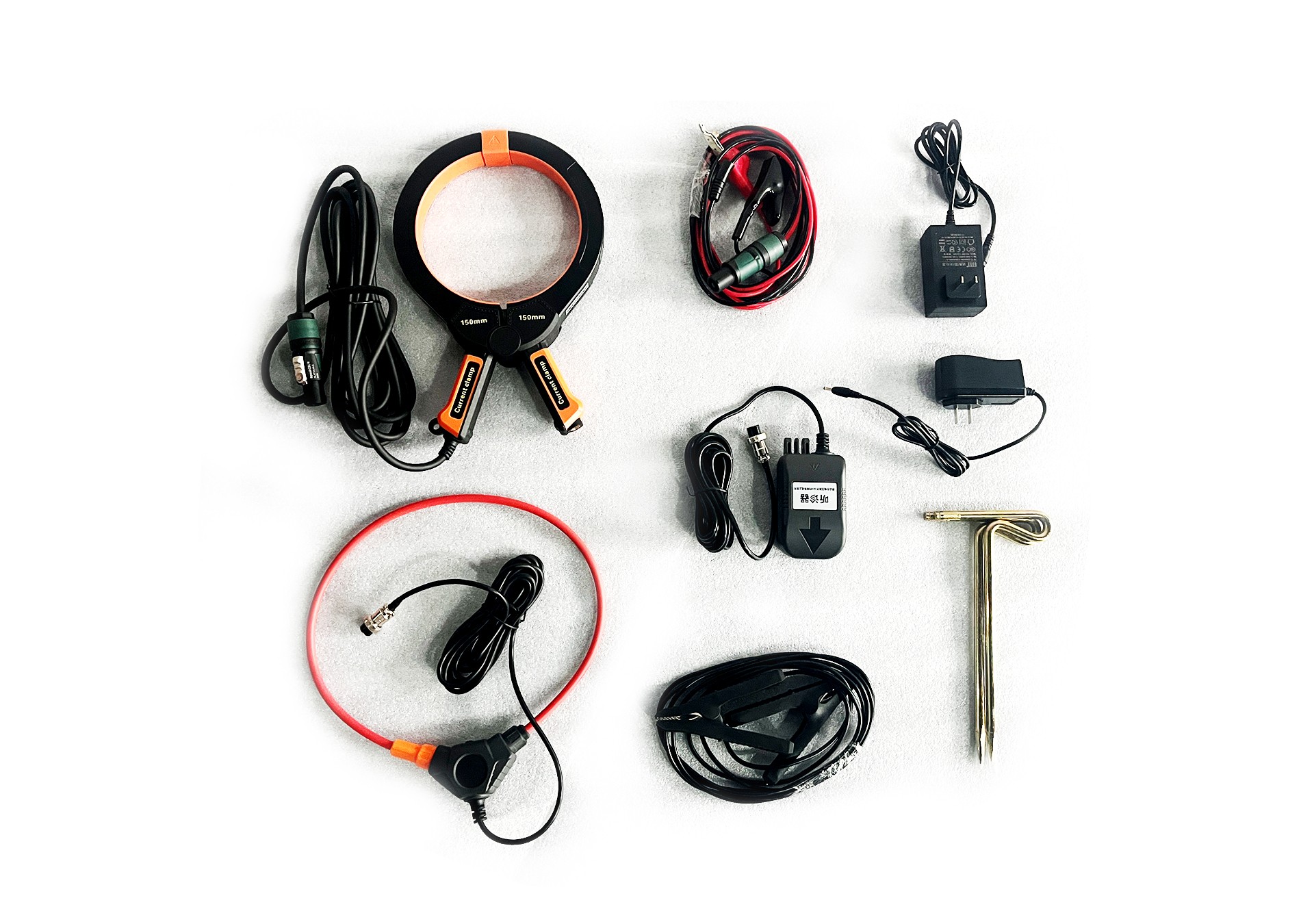

该仪器整机配置完善，核心组成部件包含发射机、发射电流钳、接收机、接收柔性电流钳、专用测试连接线、听诊器，同时可选配 A 字架、测绘 APP，可根据实际作业需求灵活拓展功能，适配不同复杂工况。
仪器整体性能优异、功能全面，核心特点如下：
一、多模式智能探测，适配各类作业场景
设备搭载四大专业探测模式，覆盖不同检测需求，操作灵活、定位精准。经典定位模式可实时展示罗盘指向、行进方向及信号幅值，直观判定管线左右方位，快速锁定管线走向；全屏信号模式支持 360°全方位管线路径指引，同步连续显示管线深度、运行电流及管线相对位置，界面简洁直观，新手无需专业经验即可快速上手操作；信号曲线模式可留存并展示历史信号强度变化曲线，工作人员可通过曲线波动规律，精准研判线缆精准位置，提升定位准确率；示踪探头模式可针对性适配特殊工况的线缆追踪作业。
二、精准抗干扰设计，杜绝检测偏差
设备搭载专属抗干扰技术，部分频率支持电流方向判定功能，通过标定电流方向，有效规避相邻线缆信号干扰，避免管线跟踪错位、定位失误。同时配备管线模拟线颜色显示功能，可实时直观呈现现场信号干扰强度，便于作业人员及时调整检测方案。内置智能扫频测试功能，可自动扫描现场频谱环境，辅助用户筛选适配的最优探测频率，彻底规避同频信号干扰，保障检测稳定性。
整机采用全数字化高精度采样处理技术，具备超高探测灵敏度，接收通频带极窄，可高效抑制周边运行电缆、管道产生的工频及谐波干扰，数据采集稳定可靠，复杂施工现场也可精准作业。
三、多频率、多输出方式，适配性极强
设备频率配置丰富，搭载 12 种主动探测频率与 2 种被动探测频率，可适配不同材质、不同埋深、不同运行状态的管线电缆检测。发射机支持直连输出、卡钳耦合、感应法三种信号输出方式，覆盖常规检测、带电检测、远距离检测等多种作业场景。同时采用数字功放大功率输出设计，具备全自动阻抗匹配、全自动过载保护功能，运行稳定安全，设备使用寿命更长。
四、智能测绘与数据存储，作业更高效
配备专业 GPS 测绘功能，搭配配套手机测绘 APP，可实时采集、展示地下管线的地理坐标，通过可视化管线路径导向图，清晰呈现线缆埋设走向，实现管线位置精准测绘、溯源。设备内置大容量存储，可保存 1024 组探测定位数据，方便作业数据留存、复盘与归档，为后期管线运维、检修提供数据支撑。
五、高清大屏显示，操作体验更佳

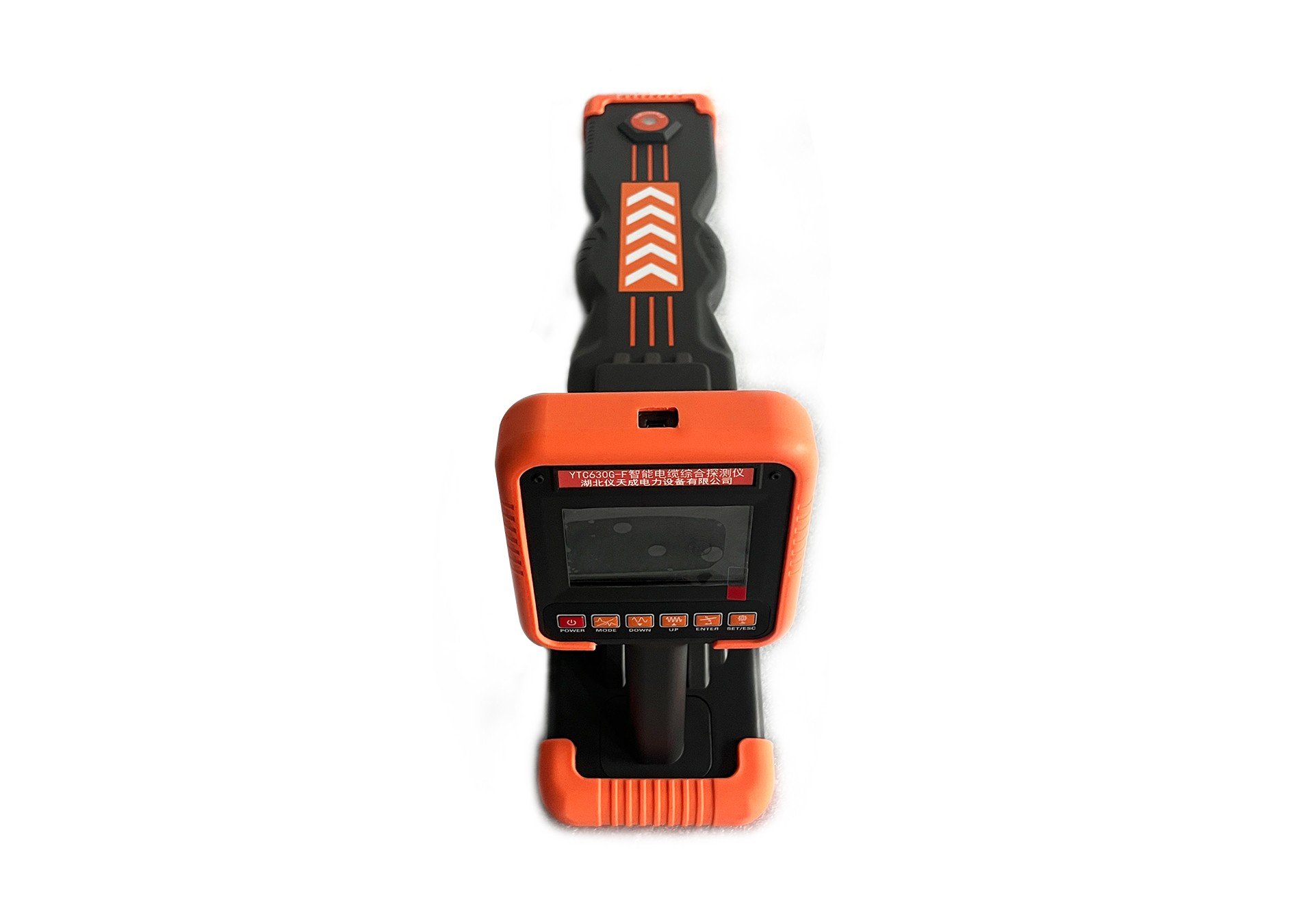

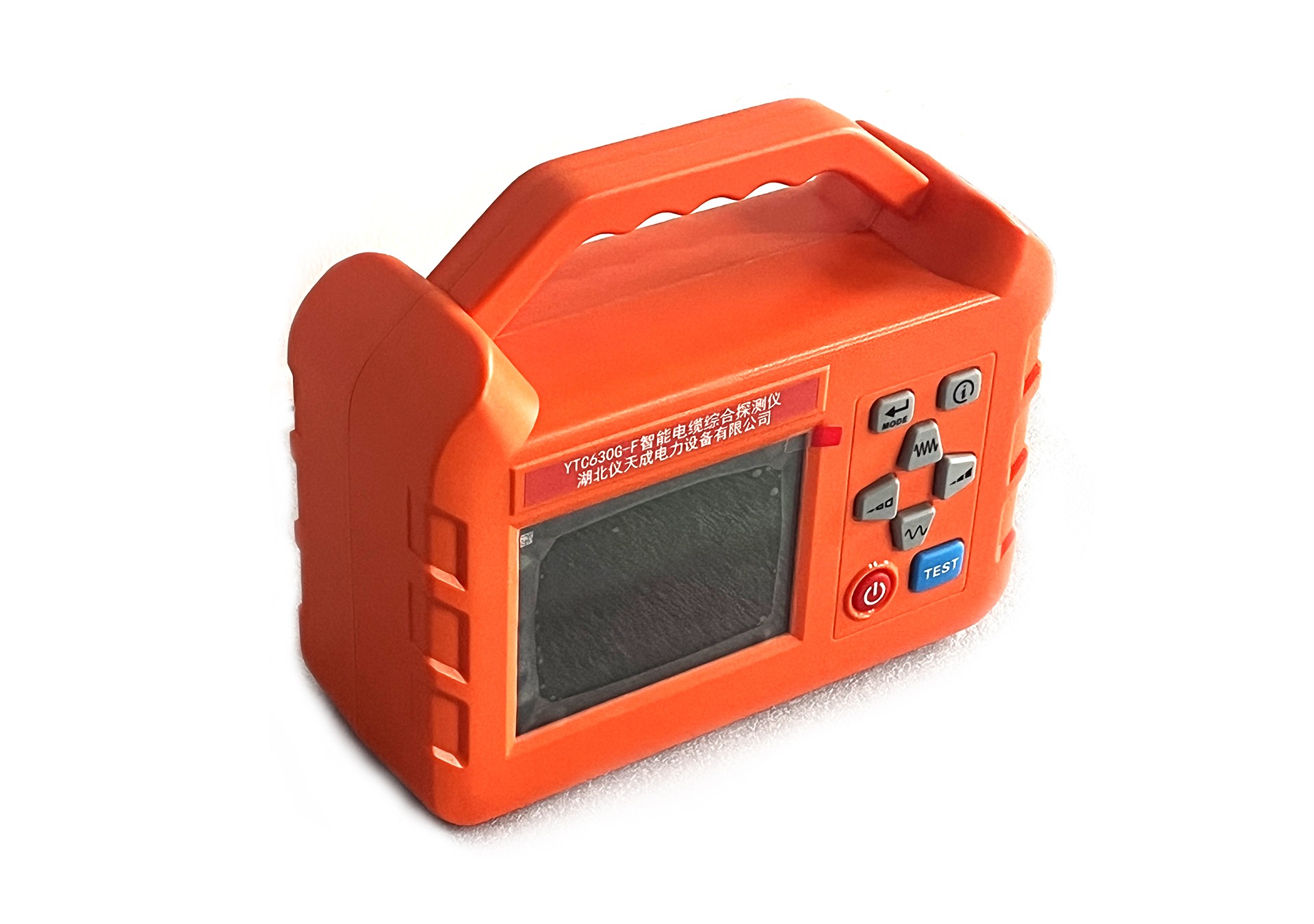

整机采用高清彩色触控屏幕，其中接收机搭载 3.5 寸液晶彩屏，发射机配备 5.6 寸彩色电容触摸屏，画面清晰、操作灵敏，参数显示全面直观，大幅提升现场作业的便捷性与舒适度。
YTC630G-F 手持式电缆综合检测装置依托发射机、接收机与各类传感附件的协同工作，凭借丰富探测模式、强抗干扰能力与便携化设计，一站式解决地下电缆管线探测、电缆识别、接地故障定位等现场痛点。整套设备兼顾安全性、测量精度与操作便捷性，可广泛应用于电力运维、市政管线、工程施工等场景，为地下电缆安全作业提供可靠检测支撑。
YTC630G-F 手持式电缆综合检测装置依托发射机、接收机与各类传感附件的协同工作，凭借丰富探测模式、强抗干扰能力与便携化设计，一站式解决地下电缆管线探测、电缆识别、接地故障定位等现场痛点。整套设备兼顾安全性、测量精度与操作便捷性，可广泛应用于电力运维、市政管线、工程施工等场景，为地下电缆安全作业提供可靠检测支撑。
