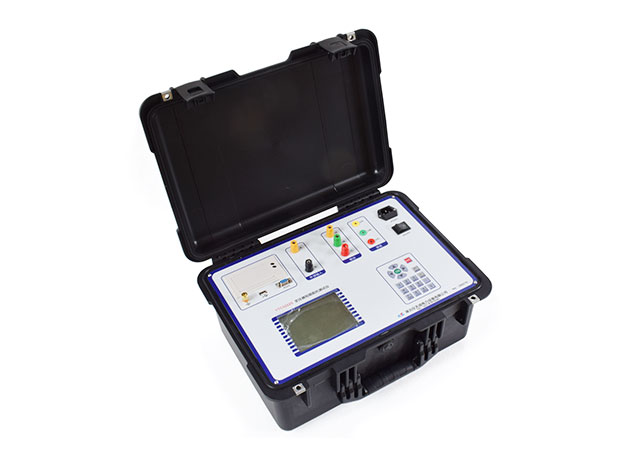

仪天成YTC3222S变压器短路阻抗测试仪

仪天成YTC3222S变压器短路阻抗测试仪可以比较变压器受到短路电流的冲击前后测得的短路阻抗值，根据其变化大小，初步估计绕组变形程度。

一、产品特点

1. 仪器自带可调电源输出，无论单相、三相变压器，只需一次接线，仪器即可完成所有绕组对的测量，试验、接线简单。

2.满足《DL/T1093-2008 电力变压器绕组变形的电抗法检测判断导则》中规定的试验与算法。

3.《DL/T1093-2008》明确规定：5.4.1a，“原则上单相参数用单相法测试”；5.4.1e，“测试结果出现异常时，应对所有绕组对用单相法进行复试”。该仪器采用单相测量方式，对于三相变压器三次升压过程即可自动计算出每相的短路阻抗、电抗、电感值。

4.仪器内部采用锁相环技术，同步采样交流信号，测量数据准确。

5.该仪器可测量电压，电流，功率，频率等。

6.单机测量电压、电流范围宽，支持外接CT、PT进一步扩展测量范围。

7.内置不掉电存储器，可长期存储测量数据，仪器自带打印机。

8.测试数据可导入计算机，方便进一步分析或存储。

9.全部中文菜单及操作提示，操作简单直观。

10.透反式大屏幕液晶，在太阳直射下可清晰显示。

二、技术参数

测试精度

电压、电流：0.2级

功率 COSφ>0.1: 0．5级；

COSφ≤0.1:1．0级

阻抗 COSφ>0.1: 0．5级；

COSφ≤0.1:1．0级

电压测量范围：AC  3V～300V

内部电源输出范围：电压0~250V，电流0~10A

电流测量范围：AC  0.2A～20A

工作温度：-10℃～50℃

工作湿度：0～80%

工作电源：AC220V±10﹪　50Hz±1Hz

三、注意事项

1.接地端子应可靠接地。

2.测试前应正确输入相关数据，仪器的内部计算使用输入的额定容量和分接电压。

3.在进行三相测量时，施加电流尽可能一致。

4.仪器的选择的联结方式应和变压器的实际联结一致。

5.低压短路线应牢固短接，短接线应不小于25mm2。

6.不允许仪器在超过测量范围的情况下工作。

仪天成YTC3222S变压器短路阻抗测试仪内部自带可调电源输出，特别适合现场对110kV级及以上主变压器进行低电压短路阻抗测量的仪器。
