仪天成YTC1106系列高低压开关柜通电试验台
发表日期 ： 2026/06/09 浏览次数 ：
仪天成YTC1106系列高低压开关柜通电试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。

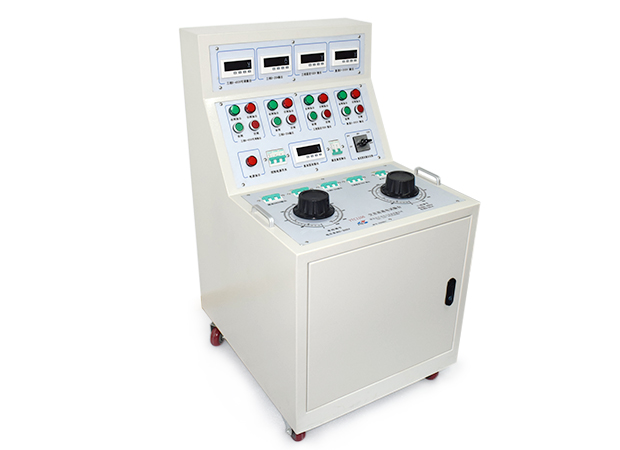

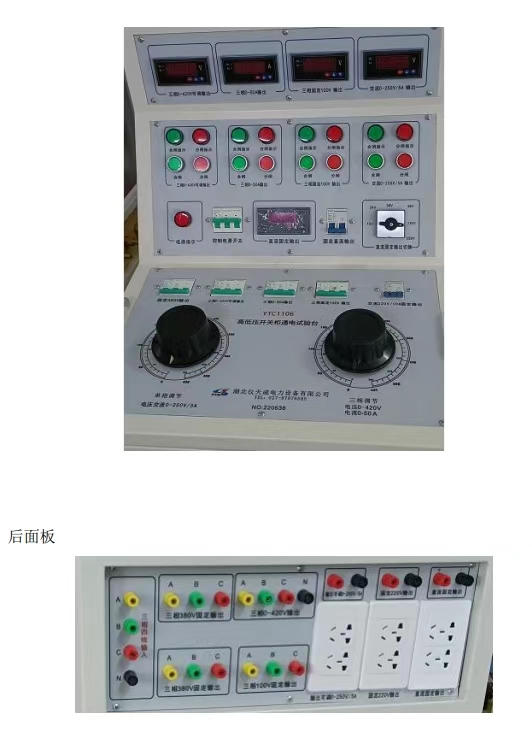

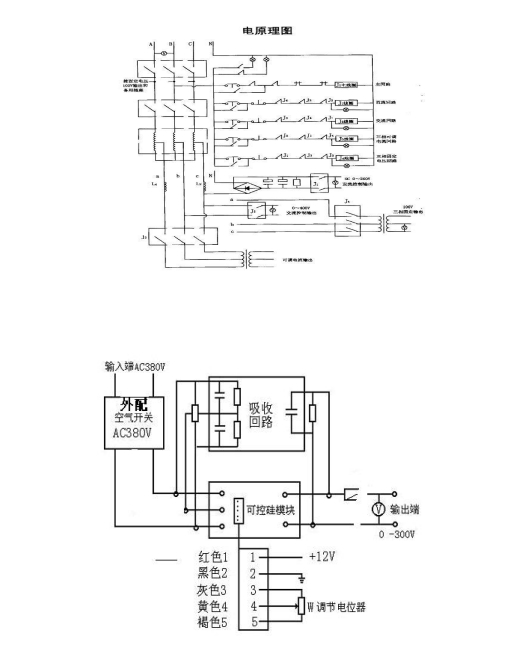

一、面板示意图及线路原理图
二、功能说明
1、输出线接线柱前串接50A、16A空气开关作为短路保护。根据用户特殊要求，参数中3 – 4项，可以同时合分闸，没有互锁。请用户注意使用中的要求。最好每次只能有一组电源输出工作。
2、技术参数中6–7项不受接触器控制，只要总电源开关闭合，即可输出单相AC220V输出（固定值）、三相AC380V输出（固定值）
3、直流合闸电源输出DC 12.24.36.48.110.220V（大容量）是独立的单元 ，可以脱离主体柜，单独使用；也可以与主体柜合并使用，直接从柜体后面板直流电压输出接线柱输出。
4、三相转换开关K1、三相AC380V电压表
三、技术参数
入电源 三相四线AC380V
输出电压及电流
1、三相AC100V输出（固定值） 一组
2、三相AC 0 - 50A输出（〈10V，可调值） 一组
3、交流操作电压输出
AC 0 – 420V，220V时，电流小于10A 一组
4、直流操作电压输出24V.36Ⅴ.48Ⅴ.110Ⅴ.220Ⅴ
5、单相AC220V输出（固定值，插座形式） 二组
6、三相AC380V输出（固定值，接线柱） 二组
外形尺寸 680*730*900mm
重量 约75kg
仪天成YTC1106系列高低压开关柜通电试验台操作方便，大大的提高了工作效率。
