仪天成YTC6220A无线高压卫星授时远程核相器

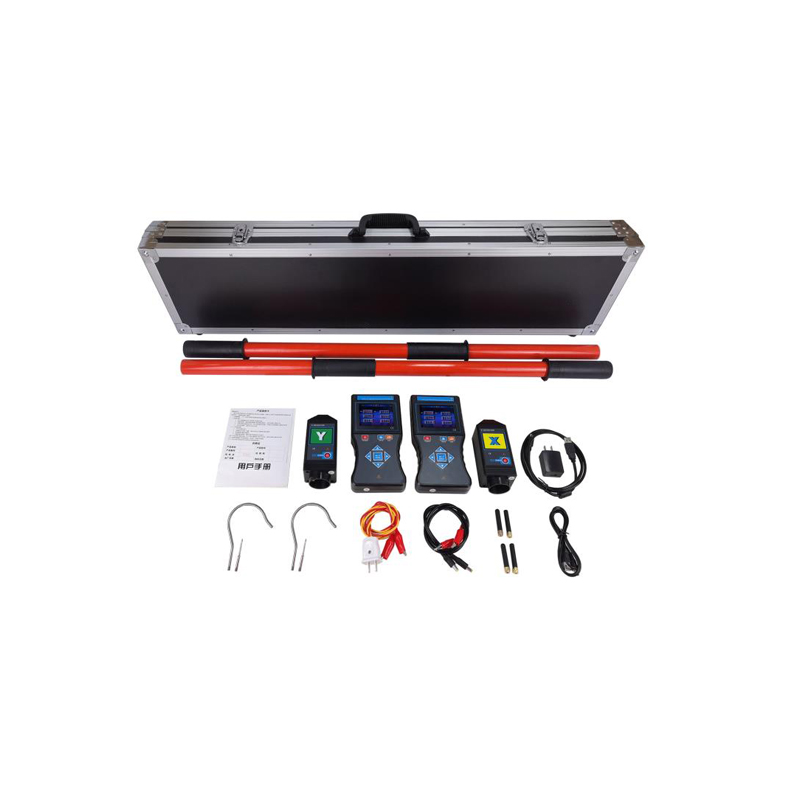

仪天成YTC6220A无线高压卫星授时远程核相器由 X 接收器、Y 接收器、X 探测器、Y 探测器、伸缩绝缘杆等组成，可以对环网柜、中置柜、开关柜进行核相，具有普通核相仪的功能。

一、产品特点

1、YTC6220A无线高压卫星授时远程核相仪支持多种卫星导航系统，包括中国的 BDS（北斗卫星导航系统），美国的GPS，俄罗斯的GLONASS，欧盟的GALILEO，日本的QZSS以及卫星增强系统SBAS（WAAS，EGNOS，GAGAN，MSAS），包含32个跟踪通道。

2、数据显示清晰直观，接收器同屏显示实时相位、频率，具有“X信号正常、Y信号正常、同相、异相”等语音提示，显示直观简单。

3、测试功能强，空旷地面普通核相距离可达160m，卫星授时核相距离大于500km，能对10V～550kV的电压线路全智能核相，也可用于高压线路和完全密封的环网柜低压感应点核相，

4，核相安全可靠，35kV以下的裸导线探测器可以直接接触核相，35kV以上的裸导线采用非接触式核相，非接触核相是将探测器逐渐靠近被测导线，当感应到电场信号时就可以完成核相，这样无需直接接触高压导线，更加安全！

二、技术参数

功    能 无线高压卫星授时语音核相，频率、相位、相序、验电测试

电    源 DC 3.7V可充锂电池，USB充电接口，连续工作约10小时

核相模式 卫星秒脉冲模式、卫星授时模式、普通模式

传输方式 315MHz、433MHz无线传输

核相距离 卫星授时模式距离不受限制，达500km以上

普通核相模式距离160m

显示模式 3.5寸真彩液晶屏显示

量    程

核相电压等级：AC 10V～550kV

相位：0°～360°

频率：45Hz～75Hz

分 辨 力 1°；0.1Hz

精度(23℃±5℃，80%RH以下)

卫星授时核相：≤±5°

普通核相：≤±10°

频率：≤±2Hz

相别定性 XY两接收器显示的实时相角差在0°～30°为同相； XY两接收器实时相角差在90°～120°或210°～270°为异相

语音功能 同相、异相、X信号正常、Y信号正常等语音功能

持续核相时间 在卫星授时模式下，卫星授时成功后，若无卫星信号可持续核相30分钟以上，满足地下室、矿井下核相

绝缘杆尺寸 拉伸后长约5m；收缩后长约1m

核相方式

接触核相：35kV及以下裸导线，或110kV以下有安全绝缘外皮的导线直接接触核相。(带绝缘杆操作)

非触核相：35kV以上裸导线，或110kV以上线路采用非接触核相。(带绝缘杆操作)

三、电池管理

1．当电池电压低于 3.2V 时，请及时充电，充电时间约4 小时。

2．若更换电池，先确认仪表处于关机状态，松开接收器电池盖板的螺丝，打开电池盖板，换上新电池，或松开探测器底座的4 枚螺丝，打开底座更换电池。注意电池规格极性，盖好电池盖板，拧紧螺丝。

3．按 POWER 键看能否正常开机，若不能开机，请按第2 步重新操作

仪天成YTC6220A无线高压卫星授时远程核相器主要用来对环网柜、中置柜、开关柜进行核相，具有普通核相仪的功能。同时卫星授时核相能实现超远距离核相、地下室核相、矿井下核相，授时精度小于30nS。

湖北仪天成电力设备有限公司
