仪天成YTC2011绝缘电阻测试仪

仪天成YTC2011绝缘电阻测试仪采用微电脑控制，大屏幕彩色液晶LCD屏显示，触摸输入。性能稳定，属智能化仪表。

一、性能特点

1）抗干扰能力强，适合在强电磁干扰环境中测量。

2）有0.25kV、0.50kV、1.00kV、2.50kV、5.00kV、10.0kV共6个输出电压等级。

3）自动测量R15、R60、R600，自动计算吸收比、极化指数，同时显示泄漏电流和吸收电容。

4）带载能力强，短路电流约5mA。

5）测量范围最大为0 ~10TΩ，自动切换量程。

6）模拟条指针与数字显示相结合，形象的表明数据的变化趋势及准确的测量结果。

7）随时显示测试时间，且每隔15秒蜂鸣器自动鸣叫提示。

8）能设置测试时间，达到预定的测试时长后，自动停止测量。

9）测量完毕自动泄放高压，高压泄放时间不超过30秒。

10）自动测量环境温度、空气湿度及每次测试的日期与时间。

11）能保存900组测量结果，且数据20年可不丢失。

12）自带RS232串行接口，能与计算机数据通信。

13）非测试状态下，5分钟无任何操作，仪器提示关机。

二、技术参数

额定测试电压 250V  500V  1KV  2.5kV  5kV 10kV

测量上限值 500G  1T    2T   5T   10T  10T

测量下限值 0.1 MΩ

输出电压误差 ±5%

短路电流 约5mA

准确度等级 5.0级

下半量程范围基本误差 ±( 5%·Rx + 1d )

上半量程范围基本误差 ±( 10%·Rx + 2d )

高压显示误差 ±( 5%·Ux + 1d )

泄漏电流显示范围

及误差 0.1nA~9.9mA    5%

吸收电容显示范围

及误差 0.1pF~99μF    5%

温度测量误差 ±0.5℃

空气湿度测量误差 ±2%RH

供电电源 12V 锂电

电池一次充电使用时间 30天 每天10次DAR和5次PI测试

绝缘电阻 > 500 MΩ（测试线与机壳间）

耐压 AC10.0kV 50Hz 1min

（测试线与机壳间）

工作温度与湿度 0℃ ~ + 40℃   < 85%RH

贮存温度与湿度 - 20℃ ~ + 50℃  < 90%RH

外形尺寸 270（L）×240（W）×165（H）（mm）

重量 ≈ 4.5kg

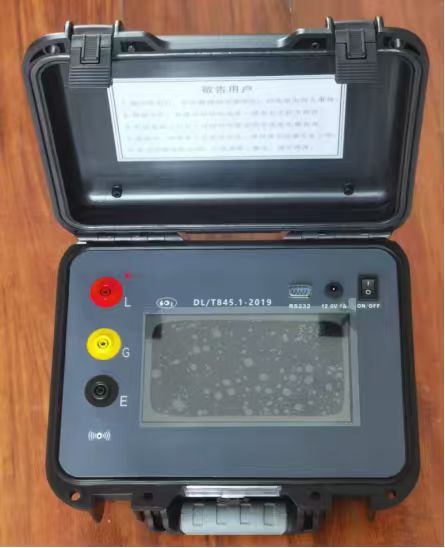

三、外形介绍

1.电源开关    2.充电插口    3.RS232串行口

4.触摸显示彩屏 5.温湿度传感器 6.L端插孔座

7.G端插孔座 8.E端插孔座 9.蜂鸣器

仪天成YTC2011绝缘电阻测试仪具有全面完善的保护功能，工作可靠性高！
