仪天成YTC6170B-50kN 电力安全工器具机械性能试验设备系统组成和操作说明

一、系统组件构成

本设备整体由液压系统与工控系统两大核心模块组成。

1. 液压系统：主要包含受力机架、检测传感器、液压站三大组成部分，为设备运行提供动力支撑与受力检测功能。

2. 工控系统：集成安装于控制柜内部，由显示器、键盘、鼠标、工控机、数据采集器、电气控制模块六部分组成，负责设备数据采集、参数调控及整机运行控制。

二、操作说明

2.1 设备定位安装

将拉力机受力机架、控制柜、安全帽测试台依次一字排布，放置于平整坚实的地坪面上。将梯具导轨垂直居中安装在受力机架后侧，采用六颗膨胀螺丝完成地面固定，确保设备整体稳固无偏移。

2.2 液压油加注

向液压站内加注40升46号抗磨液压油，加注过程规范操作，避免油品洒落、混入杂质，保障液压系统正常运转。

2.3 油管连接

严格按照腔体对应原则连接油管，将两根液压油管的有杆腔对接设备有杆腔、无杆腔对接设备无杆腔，确保连接精准、密封可靠。

2.4 电气线路连接

1. 主电源接线：将三相四线电源线对应接入接线端子A、B、C、N端口，保证接线牢固、相位正确。

2. 安全帽控制线接线：将安全帽配套四根控制线，对应接入接线端子CO2、COM、P01端口。

重要提示：所有接线均配有对应线号，接线作业时必须严格对照端子编号匹配连接，杜绝错接、漏接。

2.5 电脑设备接线与固定

依次连接键盘、鼠标数据线，以及工控机电源线、通讯线，完成接线后将工控机嵌入控制柜内部，通过固定板锁紧固定。随后将通讯线另一端对接至控制板专用通讯插座。

2.6 传感器接线

1. 拉力传感器：将300KG量程传感器插头接入控制板J4插座，5T量程传感器插头接入控制板J6插座。

2. 安全帽传感器：将安全帽检测传感器接入安全帽控制盒五芯插座，同时将安全帽控制线对应接入控制盒四芯插座，确保接口插接到位、接触良好。

2.7 电气操作说明

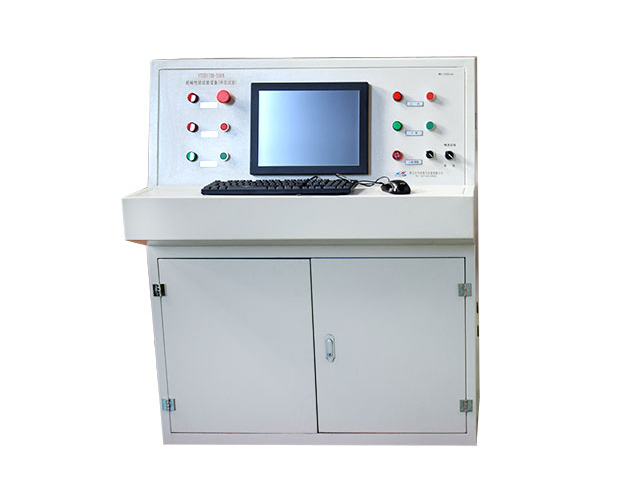

电气控制柜的指示灯、操作按钮布局详见下图所示，设备电气操作需严格参照布局图示及对应功能规范执行。

1、按下红色“电源开关”旋钮，红色“电源开关”指示灯亮，接通控制柜电源；再顺时针旋动红色“电源开关”旋钮，电源开关指示灯灭，电源关闭。

2、按下红色“电机启动”按钮，“电机启动”指示灯亮，接通油泵电源，注意油泵电机风机应顺时针转动。否则调整相序。

3、按下红色“上升”按钮，红色“上升”指示灯亮。受力架手动上升。

4、按下绿色“下降”按钮，绿色“下降”指示灯亮，受力架手动下降。

5、通电自动接通工控机电源，启动windowsXP进入操作系统界面

熟练掌握 YTC6170B-50kN 拉力机设备系统构造与规范操作，是准确检测安全工器具力学强度、保障现场电力作业安全的基础。各位操作人员务必牢记设备各组件作用、试验操作关键步骤及安全注意事项，试验完成及时保存、打印检测报告归档留存。日常做好设备养护，遇到操作难题或设备异常，及时咨询技术人员，避免违规操作引发设备损坏或试验安全事故。
