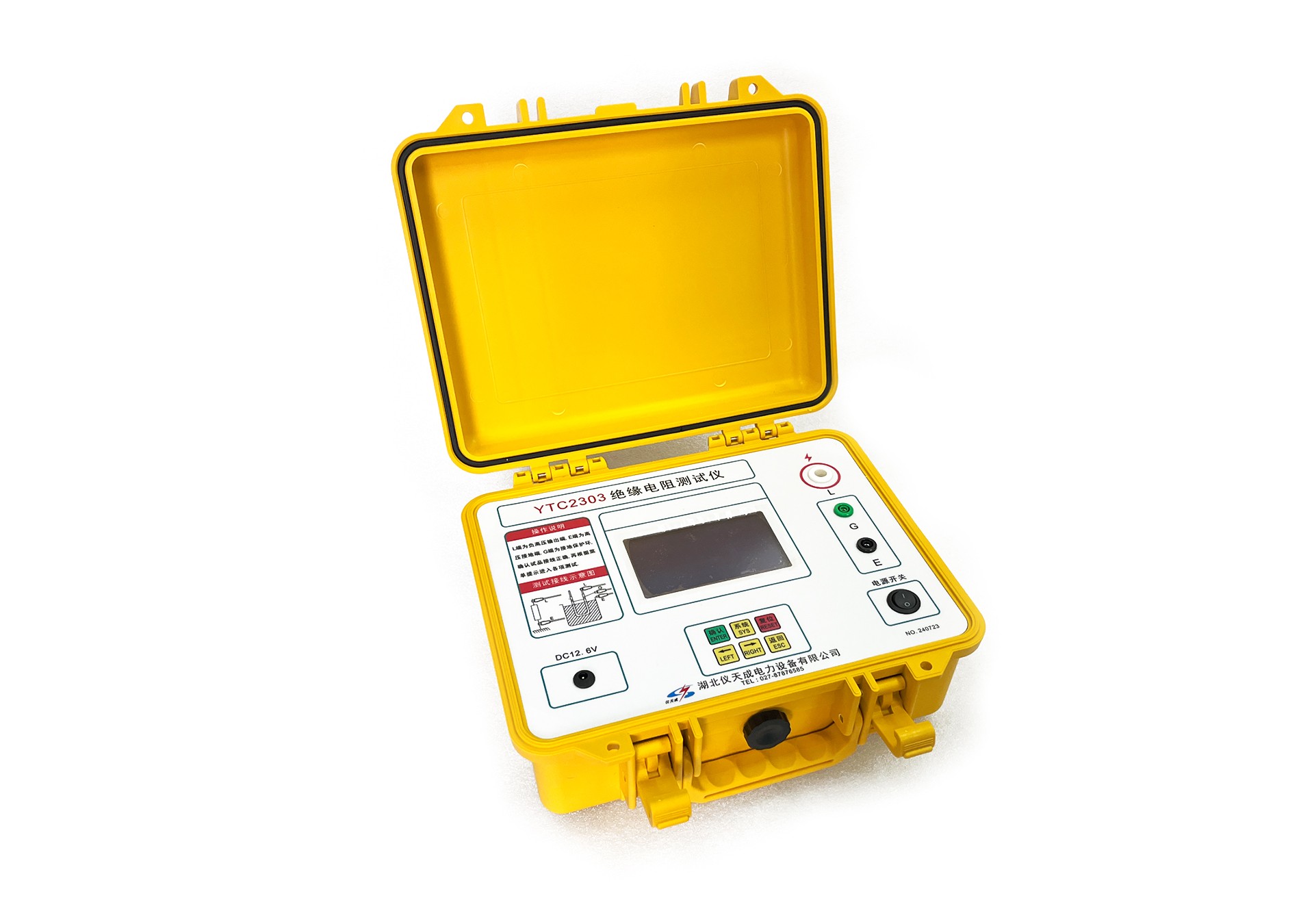

仪天成YTC2303绝缘电阻测试仪主要特性以及测试参数介绍

主要特性：

充电电流是影响大容量容性试品绝缘电阻测试精度的核心因素，充电能力越强，吸收比测试结果越接近真实值。YTC2303短路电流大于5mA，有效克服了传统兆欧表短路电流偏小导致的测试不准、易受干扰等弊端。仪器采用实时电压电流采样运算机制，即便测试过程中电压出现波动，仍可通过欧姆定律精准计算电阻值，确保结果稳定可靠。

本机采用先进单片机控制流程，人机交互界面清晰，机身便携、操作简便；内置高性能大容量充电电池，支持交直流两用，并设有欠压保护与电池过充保护功能，适配多样现场作业环境。针对大容性负载测试场景，仪器在测试完成后可实现快速自动放电，并实时监测放电全过程，保障操作安全。此外，仪器支持当前时间自动显示及历史测试数据（含时间戳）保存功能，为试验人员提供了极大便利。

主要技术指标：

1. 输出电压

• 输出档位：DC 500V / DC 1000V / DC 2500V / DC 5000V / DC 10000V

• 电压误差：±5%FS（FS为满量程值）

• 满足容性负载快速充电要求

• 短路电流 5mA，具备自动快速放电功能及残余电压显示

2. 功能参数

• 自动量程切换，读数便捷

• 电阻显示范围：0Ω ~ 35TΩ

  • 500V档：0 ~ 10GΩ

  • 1000V档：0 ~ 10GΩ

  • 2500V档：0 ~ 500GΩ

  • 5000V档：0 ~ 10TΩ

  • 10000V档：0 ~ 35TΩ

• 模拟进度条显示范围：0 ~ 10TΩ

• 电容放电：5000V降至50V，＜250ms/μF

• 防护等级：IP65（盖子闭合）/ IP40（盖子打开）

• 安全标准：符合IEC61010-1、CAT IV 600V要求

3. 电阻测试精度

• 1MΩ ~ 10MΩ：±5%FS

• 10MΩ ~ 10GΩ：±3%FS

• 10GΩ ~ 100GΩ：±5%FS

• 100GΩ ~ 500GΩ：±20%FS


湖北仪天成电力设备有限公司
2026年7月22日
