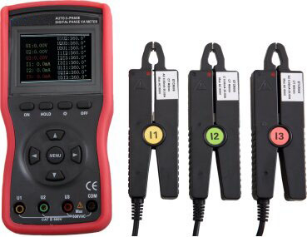

仪天成YTC2220XS三相数字相位伏安表

仪天成YTC2220XS三相数字相位伏安表是我公司精心研制的一款专为现场测试的多功能、数字式、智能化仪表，具有高精度、高稳定、低功耗、使用方便等特点。可以在被测回路不开路的情况下，同时测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等，为用电检查人员提供一种安全、准确、便捷的新型电力仪表。

一、产品功能

在被测回路不开路的情况下，同时测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等

二、主要特点

1.智能化设计，减少了操作的繁琐性，降低了误操作的可能性，具有高精度、高稳定、低功耗、使用方便等优点。

2.采用电压互感器和电流钳方式输入，机内无高压，3路输入间完全隔离，安全可靠。

3.尖小形钳口适合于排线密集的场所。

4.测试线采用电力专用电缆线，弹棒插头和鳄鱼夹均有绝缘保护。仪表采用绝缘防滑护套。

配有USB接口，可存储500组数据，通过系统软件上传所存数据到电脑，便于读取、保存、报表、打印历史数据等。

三、技术参数

功    能 同时测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等

钳口尺寸 Φ8mm

电    源 DC9V 碱性干电池(1.5V LR6×6)

工作电流 开启背光灯最大耗电135mA，电池连续工作约6小时

关闭背光灯仪表耗电90mA，电池连续工作约9小时

显示模式 2.8寸TFT彩色液晶屏；显示域58mm×44mm

仪表尺寸 长宽厚：196mm×92mm×54mm

电压量程 AC 0.00V～600V

电流量程 AC 0.0mA～20.0A

相位量程 0.0°～360.0°

频率量程 45.00Hz～65.00Hz

有功功率量程 0.0W～12kW

无功功率量程 0.0var～12kvar

视在功率量程 0.0VA～12kVA

功率因数量程 -1.000～1.000

电流矢量和 0mA～60.0A

分 辨 力 电压：AC 0.01V

电流：AC 0.1mA

相位：0.1°

频率：0.01Hz

有功功率：0.1W

无功功率：0.1var

视在功率：0.1VA

功率因数：0.001

电流矢量和：1mA

相    序 正相：U1、U2、U3或I1、I2、I3光标从左往右顺次闪烁

反相：U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁

仪天成YTC2220XS三相数字相位伏安表又名智能型三相数字相位伏安表、多功能三相数字相位伏安表、三钳数字相位伏安表等，适用于电力、石化、冶金、铁路、工矿企业、科研院校、计量部门等。尤其适用于电能计费系统及继电保护系统。
