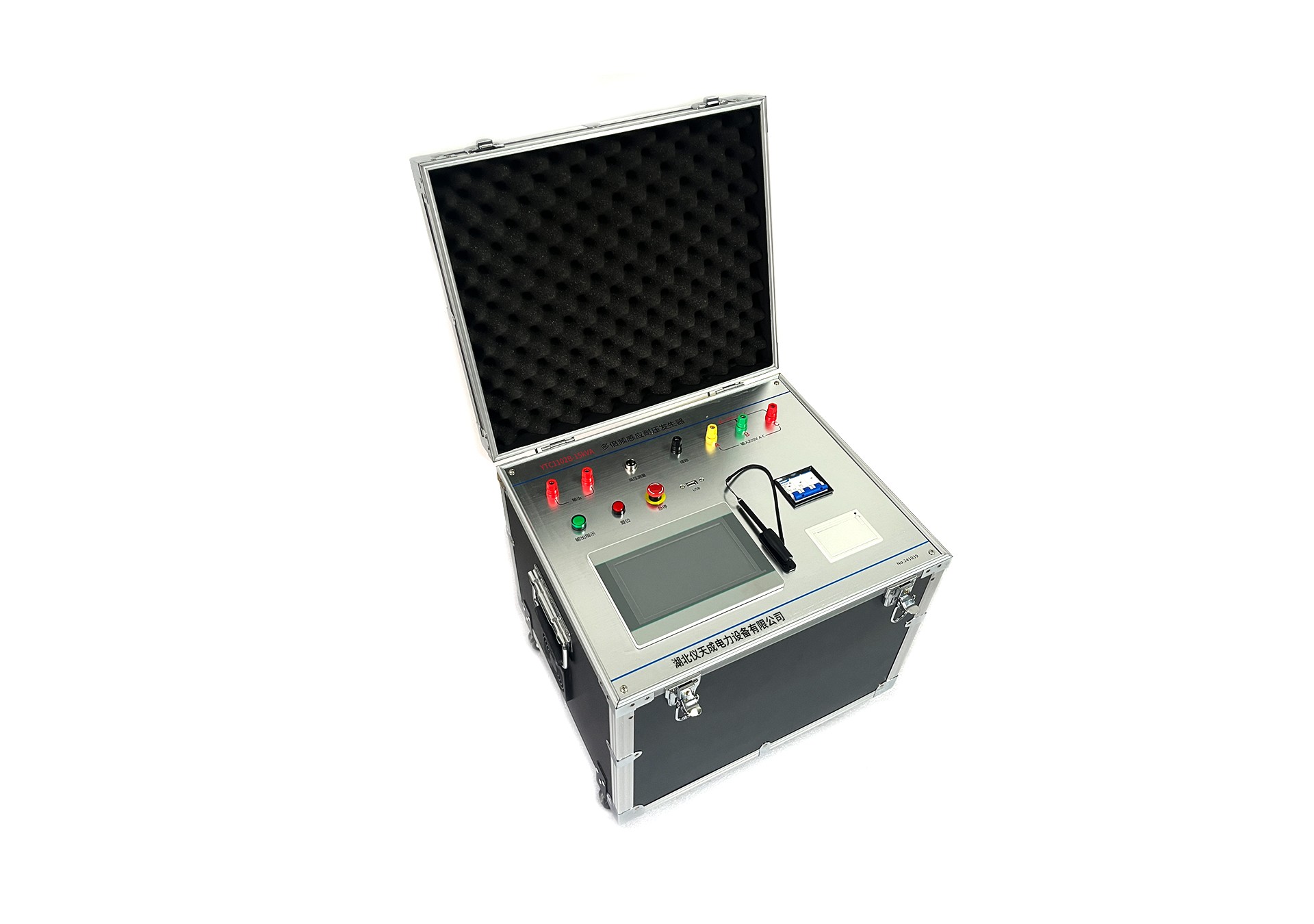

仪天成YTC1102B-15kVA 多倍频感应耐压发生器相关概述介绍

发表日期： 2026/09/02 浏览次数：

在高压电气试验现场，变压器与互感器的感应耐压试验，直接关系电网设备运行安全。为规避工频加压带来铁芯过饱和难题，YTC1102B‑15kVA 多倍频感应耐压发生器应运而生，凭借 15kVA 输出容量、灵活调频调压能力，适配多种试品现场检测需求，是电力检修、设备出厂检验的核心测试装备。

多倍频感应耐压装置采用微机智能控制架构，融合先进变频调控技术与高速采样技术研发制造。相较于传统三倍频发生器，本装置运行效率更高、输出电压稳定、测量精度优异、试验重复性好，同时搭载全自动试验流程，可实现自动升压、达标自动计时、计时结束自动降压的全流程智能操作，人机操作便捷高效。设备频率支持0.1Hz最小步进分辨率，除可满足电压互感器（PT）感应耐压试验需求外，还可广泛适配各类变频电源应用场景，通用性极强。

一、主要特点

一机多用，功能集成：设备兼顾互感器感应耐压试验、互感器伏安特性试验两大核心功能，一台设备即可满足多项试验需求，大幅降低设备采购与运维成本。
抑制容升，试验精准：搭配高阻抗电容分压器，可实时精准监测一次侧高压数值，自动完成整套感应耐压试验，有效杜绝容升效应带来的试验误差，保障试验数据准确性。
操作灵活，适配性广：支持全自动加压、手动加压两种操作模式，输出频率范围为30Hz～200Hz，可实现宽范围恒压输出，适配不同试验工况要求。
保护完善，安全可靠：内置完备的过压、过流保护机制，保护阈值可由用户自主设定，有效规避设备过载、过压损坏风险，保障试验过程与设备运行安全。
高清显示，界面直观：搭载背光式大屏幕液晶显示屏，屏幕显示清晰通透，人机交互界面简洁直观，参数查看、功能操作一目了然。
高速打印，高效出据：内置微型高速热敏打印机，可快速打印试验数据与测试结果，出单高效，便于试验数据留存归档。
实时授时，记录规范：配备实时时钟功能，可精准记录试验日期、试验时间，屏幕实时显示当前时间，保障试验数据可追溯。
数据存储，便捷复用：支持存储92组试验数据，存储空间存满后可自动覆盖循环存储，无需手动清理，方便历史数据查阅与复用。
抗震耐用，适配运输：整机采用加固抗震结构设计，可抵御长途运输过程中的颠簸、震动，设备不易损坏，环境适应能力强。

二、主要技术指标

1、工作条件

环境温度：-10℃～50℃ 相对湿度：30%～90%

2、供电电源

支持三相AC380V±10%、单相AC220V±10%两种供电模式，电源频率50Hz±5Hz；采用AC220V供电时，设备输出功率减半。

3、输出参数

输出频率：30Hz～200Hz，频率调节细度0.1Hz
输出电压：0～400V（正弦波）
最大输出功率：20KW
最大输出电压：400V
最大输出电流：45A
电压最小分辨率：0.01V
电流最小分辨率：0.001A
电压、电流测量精度：±1%

无论是实验室出厂检测，还是变电站野外现场试验，YTC1102B‑15kVA 多倍频感应耐压发生器都能够稳定输出合格倍频试验电源，多重安全保护降低试验风险，简化现场作业流程，是电力试验工作中高性价比的多倍频耐压测试解决方案。

湖北仪天成电力设备有限公司
2026年9月2日
