仪天成YTC405瓦斯继电器校验仪的概念以及工作原理、结构介绍
发表日期 ： 2026/07/17 浏览次数 ：

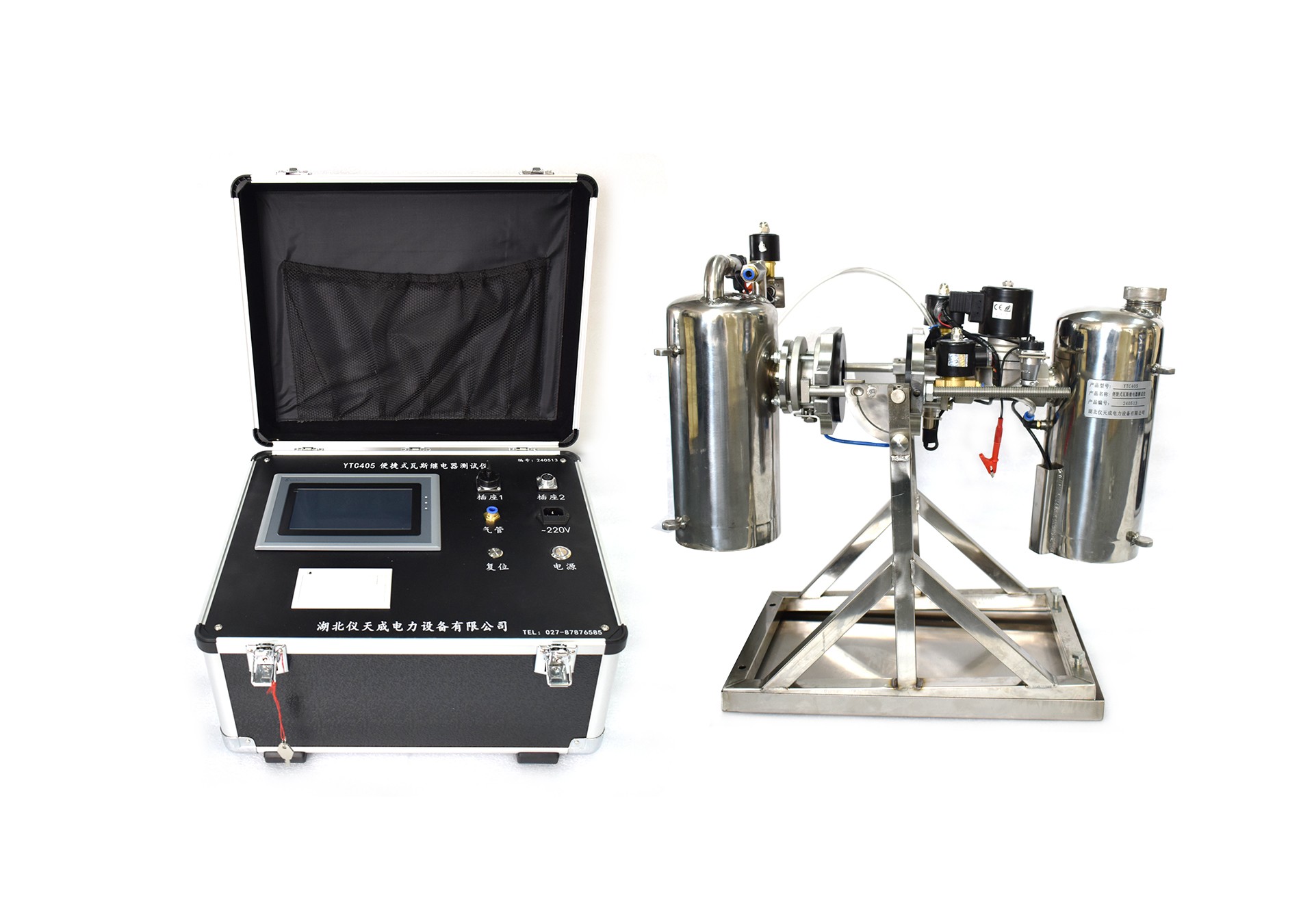

在电力系统中，油浸式变压器是输配电体系的核心设备，而瓦斯继电器作为变压器唯一的非电气量保护装置，能够有效监测变压器内部过热、绝缘击穿、内部短路等故障引发的产气、油流变化，其工作状态直接关乎变压器乃至整个电网的运行安全。为保障瓦斯继电器动作定值准确、性能稳定，各类电力运维、检修工作均需对其进行定期校验。仪天成YTC405瓦斯继电器校验仪是专为瓦斯继电器检测校验研发的专业试验设备，可精准完成瓦斯继电器轻瓦斯、重瓦斯以及配套压力释放阀的各项性能试验，凭借智能化、高精度、易操作的特点，广泛应用于变电站、发电厂及电力检测机构。
瓦斯保护是油浸式变压器内部故障的主保护装置，可灵敏响应变压器匝间短路、层间短路、铁芯损坏、套管内部故障、绕组断线、绝缘老化及油位过低等各类内部异常，是保障变压器安全运行的关键屏障。其核心工作逻辑为：变压器内部发生故障时，电弧会分解绝缘油与绝缘材料，产生大量瓦斯气体，且故障严重程度越高，瓦斯产生量、产气速度与油流冲击强度越大，瓦斯保护依托瓦斯继电器感知气体与油流变化，实现故障预警与断电保护。
瓦斯继电器内部核心结构包含上部密封浮筒与下部金属挡板两大部件，二者均可绕固定转轴灵活转动，且分别配置密封式水银接点，依托不同故障工况下的状态变化，实现轻瓦斯报警、重瓦斯跳闸两种保护功能。

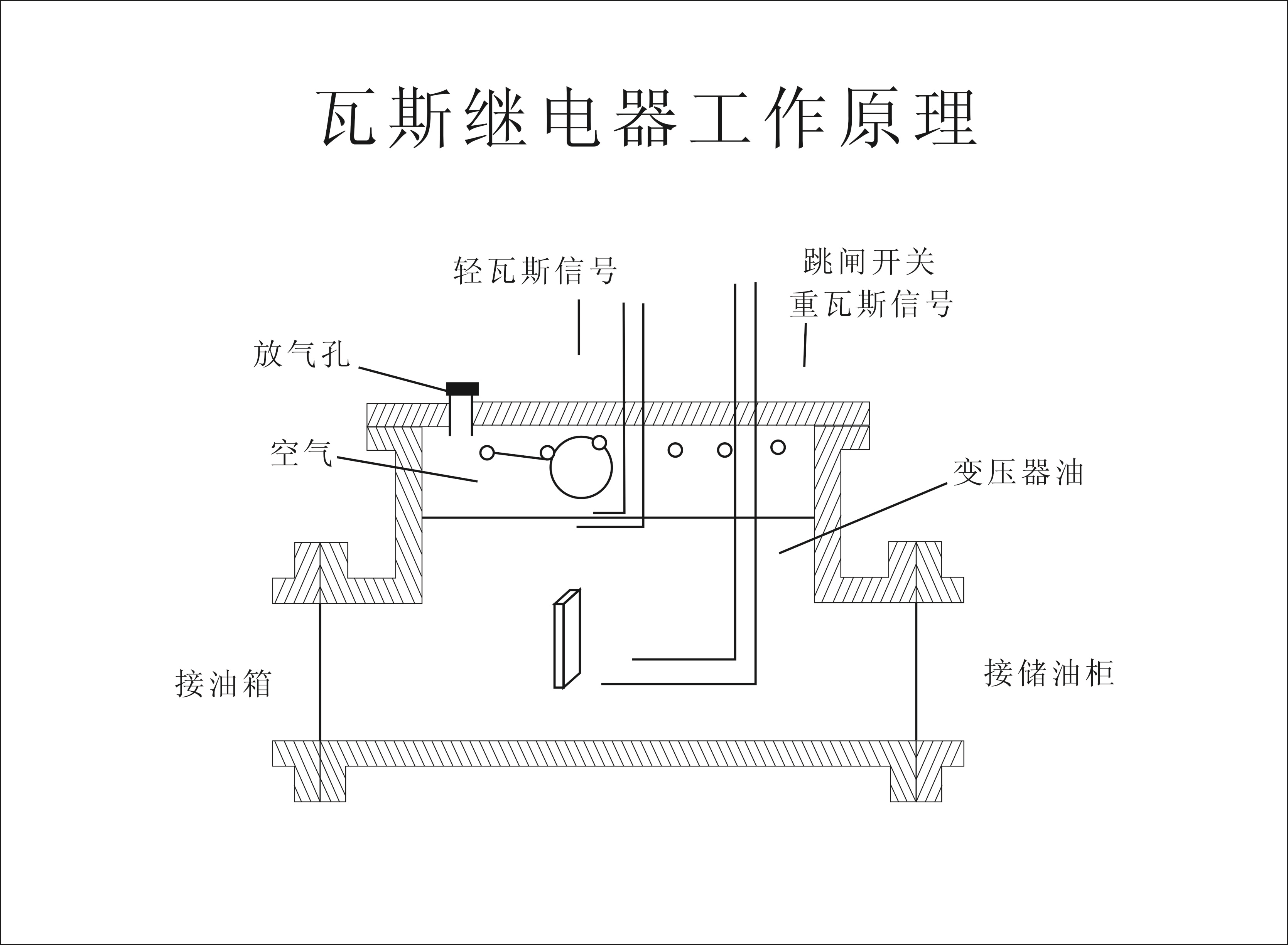

轻瓦斯保护原理：当变压器内部出现轻微故障时，瓦斯气体产生速度缓慢，气体向上聚集并积存于瓦斯继电器上部腔体，逐步挤占内部油体空间，导致继电器内部油面下降。此时上浮状态的浮筒随油面回落下沉，带动内部水银接点闭合，接通设备报警回路，发出故障预警信号，提醒运维人员及时排查轻微隐患。
重瓦斯保护原理：当变压器内部发生严重短路、击穿等恶性故障时，会瞬间产生大量高压瓦斯气体，使变压器油箱内部压力急剧升高，形成高强度的冲击油流，快速向油枕方向涌动。高速油流冲击下部金属挡板，迫使挡板克服弹簧阻力发生偏转，带动磁吸结构靠近干簧触点，使水银接点快速闭合，接通变压器跳闸回路，驱动断路器瞬间断开设备电源，彻底切断故障供电通道，有效防止故障扩散、设备烧毁及电网安全事故的发生。
仪天成YTC405瓦斯继电器校验仪结构设计科学合理、工作原理成熟可靠，是适配现阶段电力行业标准的专用瓦斯继电器检测设备。该设备通过精准的流体模拟与智能测控技术，还原变压器真实故障工况，可高效、精准校验瓦斯继电器的各项核心性能参数，弥补了传统人工校验精度不足、操作繁琐、稳定性差的缺陷。
